方管标记花键连接结构

　　在管材类传动与定位结构的实际工程应用中，这类带花键标记的方管插接结构，常出现在需要实现轴向滑移同时传递扭矩的工位场景里，比如可调长度的机械支撑臂、伸缩式传动杆组、工位定位的方管导向滑移机构中，区别于普通光面方管插接仅能承受推拉力的特性，花键结构的加入让两根配合的方管能够同步传递周向扭矩，不会在伸缩调整过程中出现相对转动，大幅提升了可调长度构件的传动可靠性。从实际使用场景来看，这类结构不需要额外加装周向定位销或者导向键，依靠自身加工出的花键齿形就能完成周向限位，在需要频繁调整轴向长度、同时保持两端构件转动同步的设备上，比如自动化生产线的可调挡料杆、包装设备的伸缩导向架、仓储设备的可调支撑臂，都能见到这类结构的应用，相比圆管花键连接，

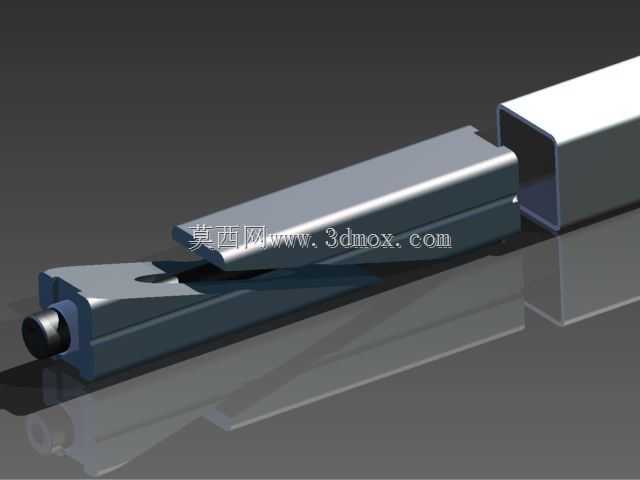

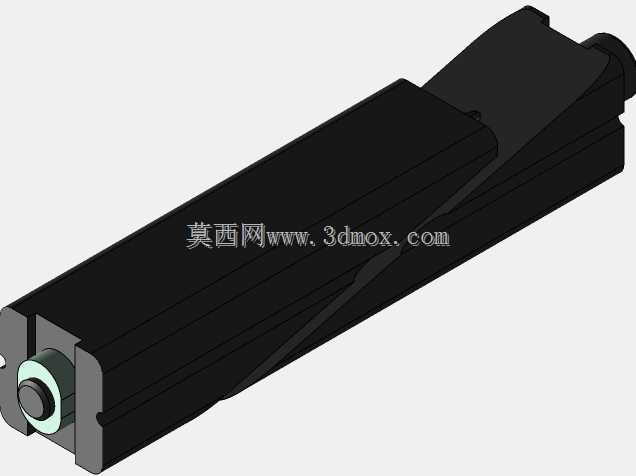

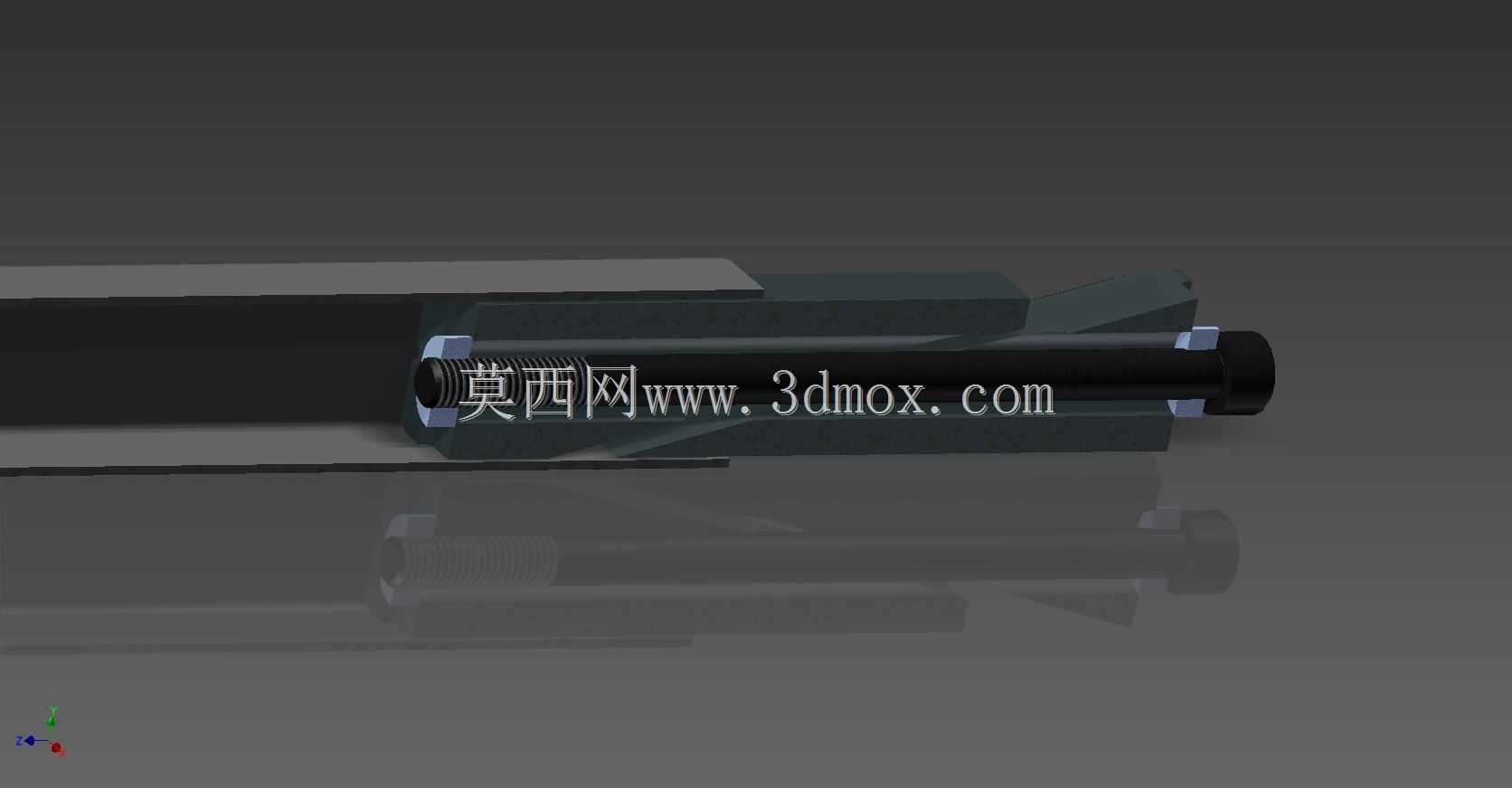

　　方管本身的抗弯截面模量更大，在承受侧向载荷的时候抗变形能力更强，适合有侧向受力的伸缩工位。从设计思路上看，该结构将花键加工在方管的插接配合段，外花键部分与内花键的方管内腔做间隙配合，保证轴向滑移顺畅无卡滞，配合段的长度根据实际需要的伸缩行程确定，通常花键的有效配合长度不小于方管公称边长的1.2倍，避免在承受最大扭矩的时候出现齿面压溃或者滑移偏斜。端部的销轴结构是行程限位结构，当内管拉伸到最大行程时，销轴会与外管端部的限位槽贴合，防止两根方管在拉伸过程中脱开，这个限位结构的设计不需要额外加装紧固件，在装配的时候直接将销轴压入内管端部的安装孔即可，装配工序简单，适合批量生产的构件加工。外形尺寸与安装边界方面，

　　配合的方管需要选用标准规格的冷拔方管，保证外方管的内腔尺寸公差与内方管的外廓尺寸公差匹配，花键的齿形采用矩形花键的设计，齿高根据方管的壁厚确定，不会因为加工花键导致管壁强度不足，通常齿高不超过管壁厚度的三分之一，保证加工后管材的剩余壁厚能够满足额定扭矩下的强度要求。安装时，内管带花键的一端直接插入外管带内花键的内腔，压入端部限位销轴即可完成组装，不需要额外的焊接或者紧固件连接，后期维护的时候只需要抽出销轴就能完成两根管材的拆分，维护便捷。在实际工况下，这类结构的配合面需要做润滑处理，降低滑移过程中的摩擦阻力，同时减少花键齿面的磨损，提升构件的使用寿命，花键的齿侧间隙控制在0.05mm到0.15mm之间，既保证滑移顺畅，

　　又不会因为间隙过大导致传动过程中出现周向晃动，影响设备的定位精度。相比传统的键连接方管结构，这种集成在管壁上的花键结构不需要在管材上额外加工键槽，避免了键槽位置的应力集中，在承受交变扭矩的时候不容易出现应力断裂，整体结构的强度更高，同时省去了单独加工键、装配键的工序，生产效率更高，成本也更低。在受力特性上，方管的四个平面本身可以作为滑移导向面，配合花键的周向传动，整个结构在承受弯矩、扭矩、轴向力的复合载荷下，都能保持稳定的工作状态，不会出现普通插接方管受扭矩时相对转动、普通花键轴受弯矩时容易变形的问题，非常适合中小型设备的可调长度传动与支撑构件使用。
