方管弯曲成型用芯轴结构设计

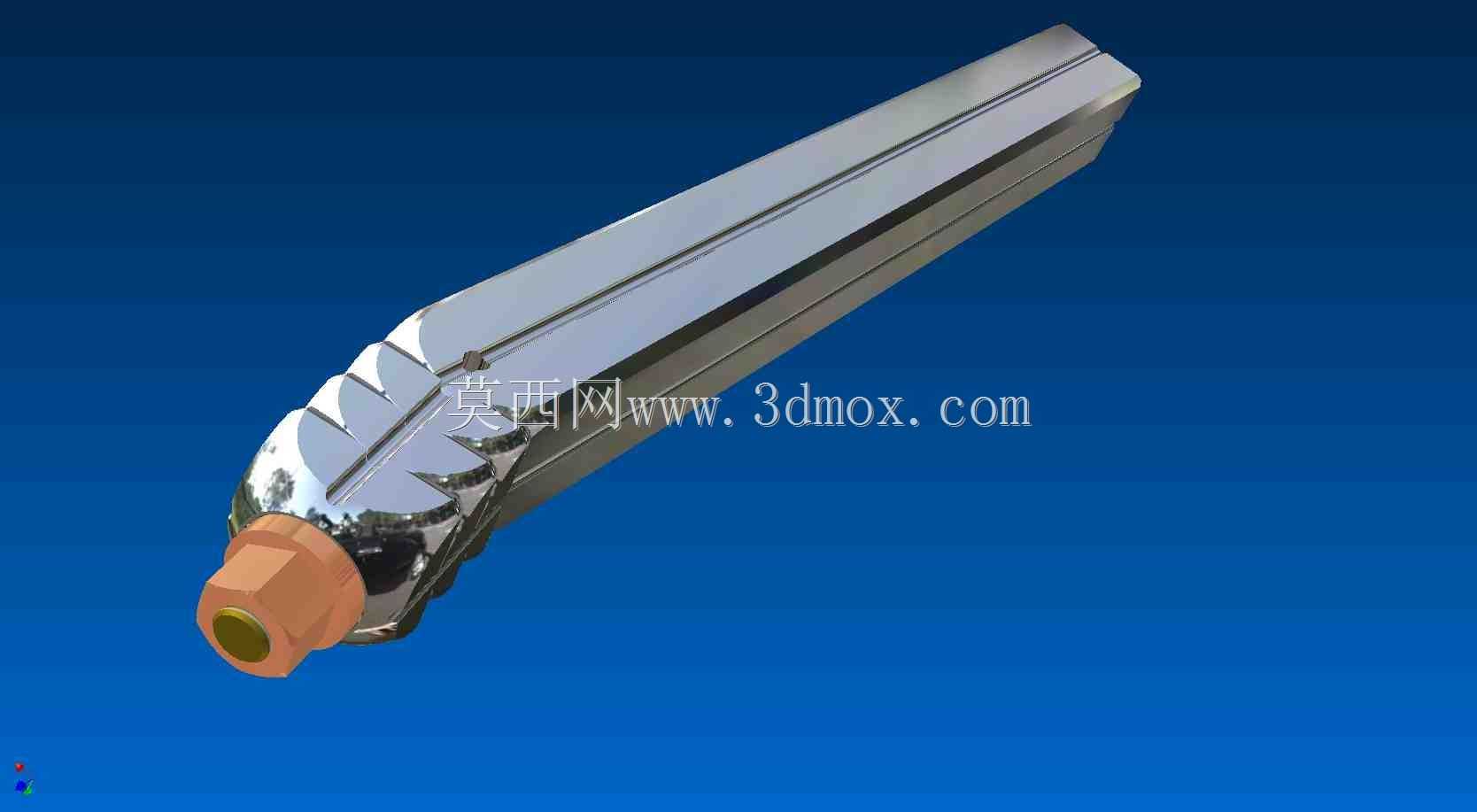

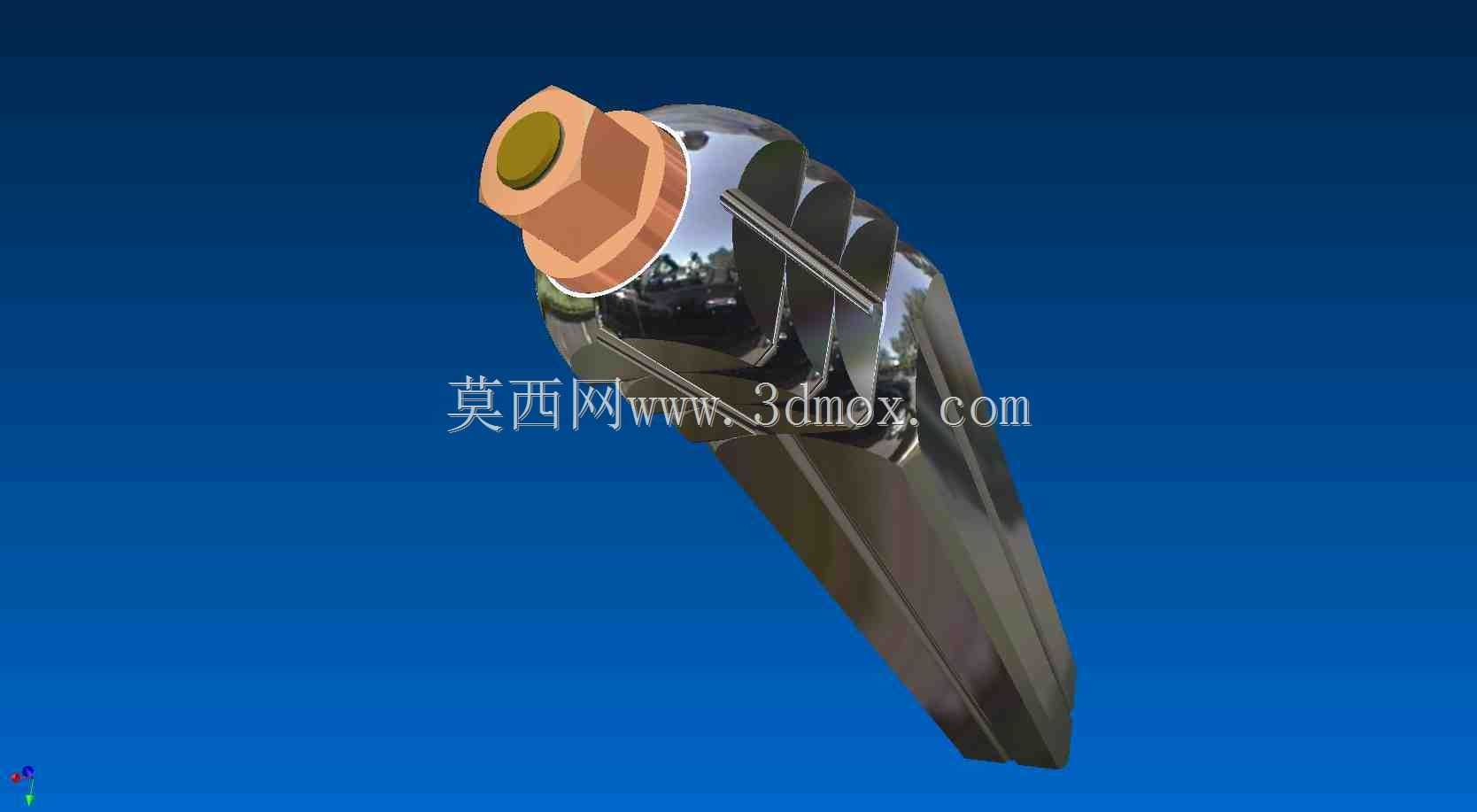

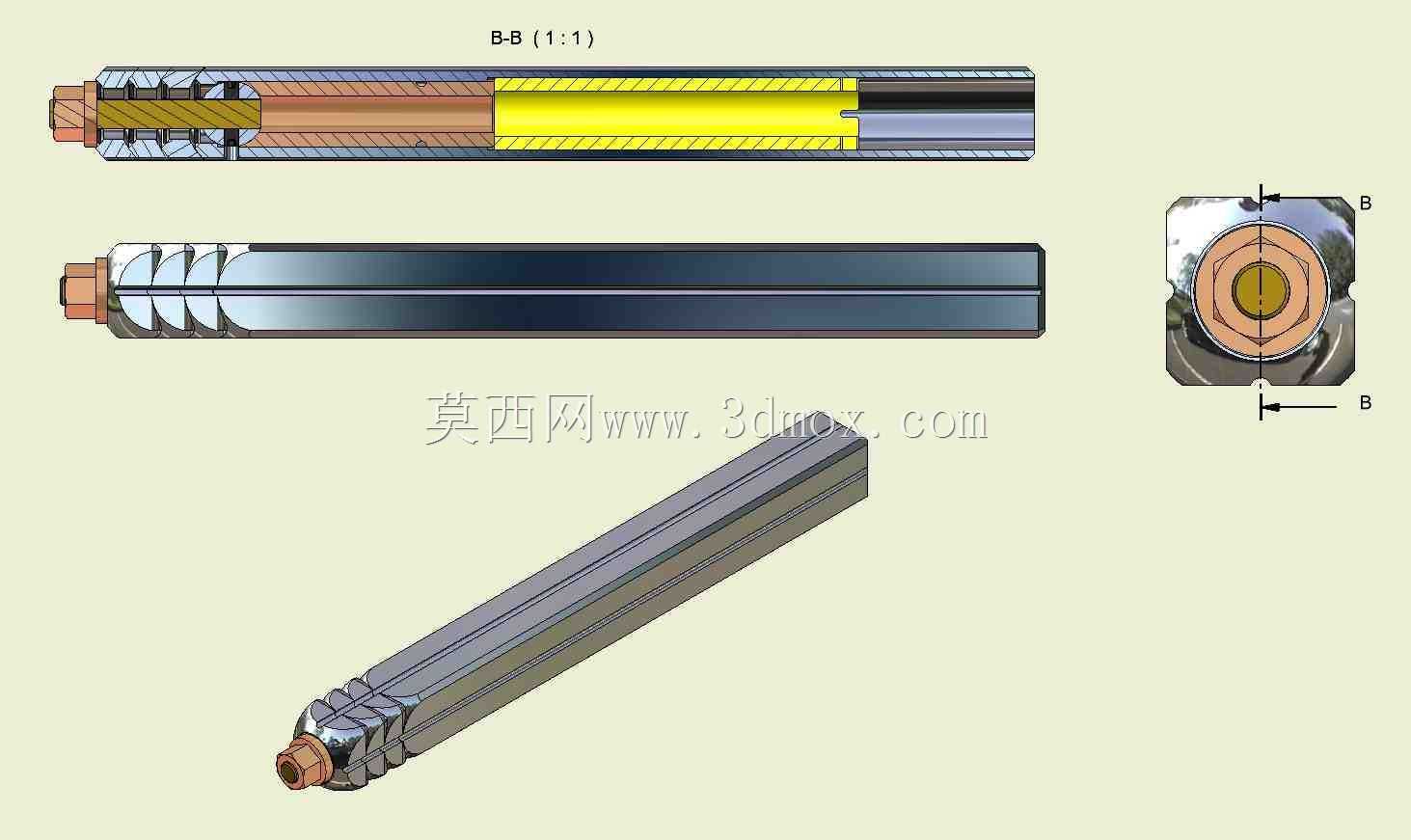

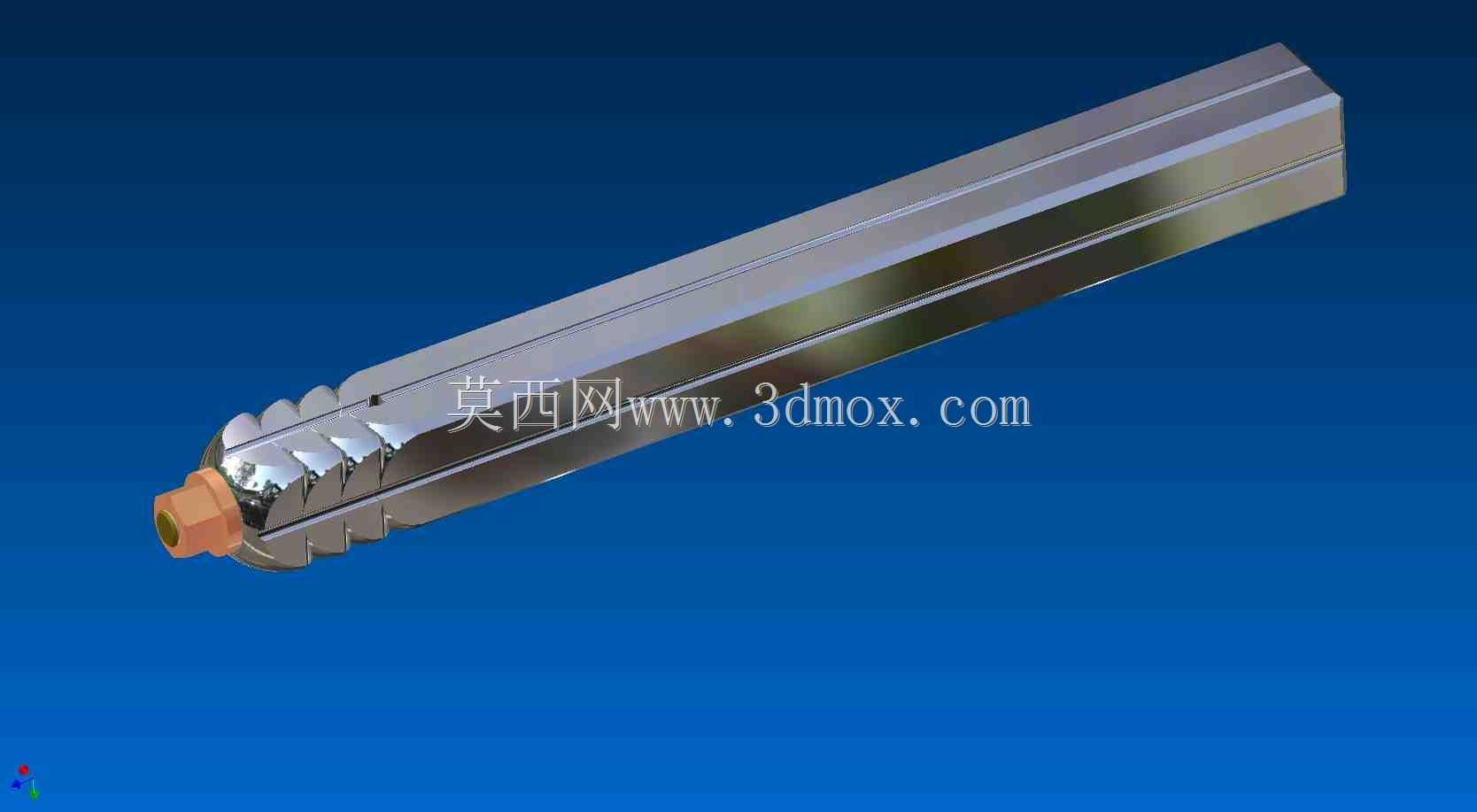

　　在金属管材冷弯加工场景里，方管截面的弯曲成型一直是型材加工领域的常见难点，不同于圆管弯曲时截面周向受力相对均匀的特性，方管的直角棱边在弯曲过程中极易出现内壁起皱、外壁拉裂、截面畸变塌陷等缺陷，尤其是小弯曲半径的薄壁方管加工，没有内部支撑的情况下，废品率往往会超过三成，而配套的弯曲芯轴就是解决这类问题的核心工装部件。这款芯轴的设计完全贴合方管内孔的尺寸边界，主体采用长条形等截面结构，和方管内壁保持小间隙滑动配合，间隙值控制在0.1到0.2毫米之间，间隙过大会失去支撑效果，间隙过小则会在送料过程中刮伤方管内壁，甚至出现卡滞无法抽芯的问题。芯轴的工作端设置了多段依次铰接的柔性节结构，每一节的棱边都做了圆弧过渡处理，

　　当方管沿着弯曲模做圆周进给时，多节柔性段可以顺着弯曲弧度自然偏转，始终贴紧方管弯曲段的内壁，尤其是对应方管弯曲内侧的位置，柔性节会持续给管壁提供向外的支撑力，抵消弯曲过程中金属材料向内挤压堆积的应力，从根源上避免内壁起皱的问题。芯轴的末端设置了连接端头，用来和弯管设备的芯杆固定连接，安装时需要精准调整芯轴的伸出位置，通常芯轴最前端的柔性节要对齐弯曲模的切点位置，位置偏前会导致方管弯曲段外壁被过度顶撑出现拉裂，位置偏后则支撑不足无法消除截面塌陷。在实际生产应用中，这类芯轴广泛适配数控弯管机、液压弯管机等常规管材加工设备，可用于家具制造领域的方管框架弯制、工程机械领域的结构方管梁加工、幕墙装饰领域的异形方管龙骨成型等多个场景，

　　针对不同壁厚、不同边长的方管，只需要更换对应尺寸的芯轴主体，不需要对设备主体结构做改动，工装换型效率较高。设计过程中需要重点考虑芯轴的耐磨性能，因为芯轴在工作时会和方管内壁持续滑动摩擦，所以主体段通常会采用轴承钢材质做淬火处理，表面硬度达到HRC58到62之间，柔性铰接部位的配合间隙也要严格控制，避免长期使用后磨损间隙过大导致支撑精度下降。另外芯轴的整体长度要匹配方管的送料行程，确保在整个弯曲过程中，弯曲变形区始终处于芯轴的有效支撑范围内，对于大长度的方管连续弯曲作业，芯轴的主体段还要做轻量化处理，避免长悬臂状态下芯轴自身出现挠度变形，影响支撑效果。在实际调试过程中，还要配合方管外壁的防皱板、夹紧模的压力参数做协同调整，

　　芯轴的支撑力和外部模具的夹持力形成平衡，才能保证弯曲后的方管截面尺寸偏差控制在公差范围内，棱边直线度符合后续焊接、装配的要求。不同于实心结构的硬芯轴，这种多节柔性芯轴可以适配更小的弯曲半径，最小弯曲半径可以做到1.5倍方管边长，远低于硬芯轴2.5倍边长的加工极限，同时抽芯阻力更小，不会在弯曲完成后因为芯轴卡滞导致方管变形。
