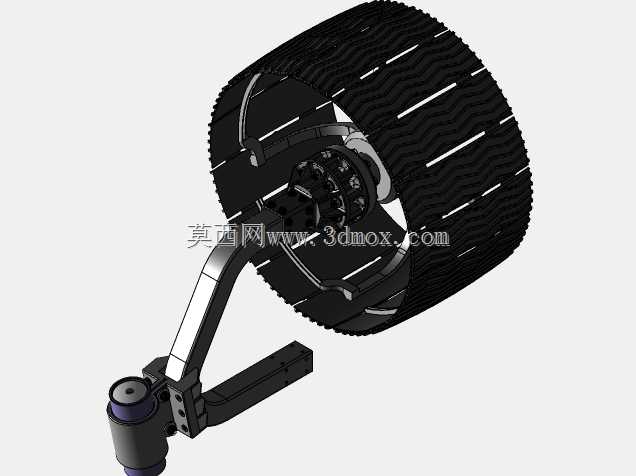

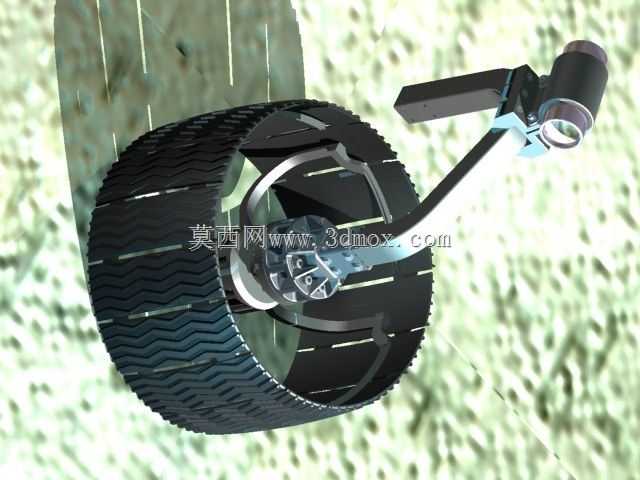

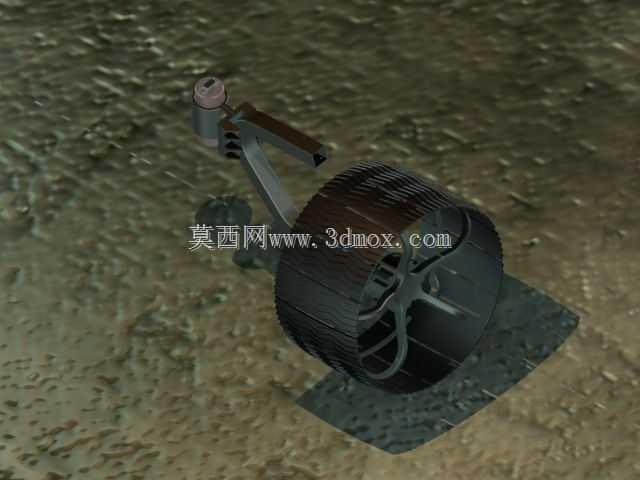

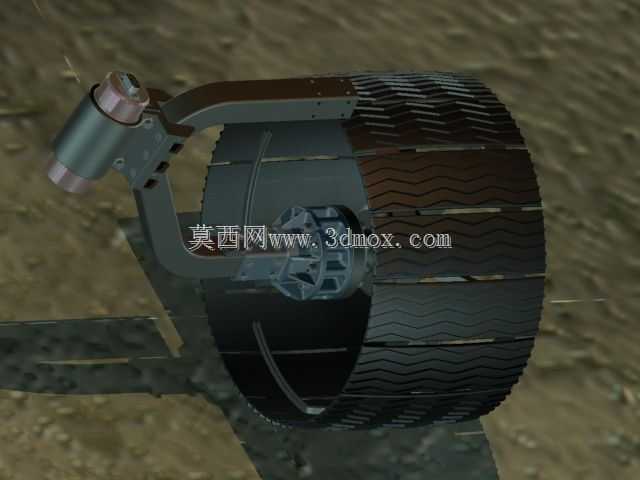

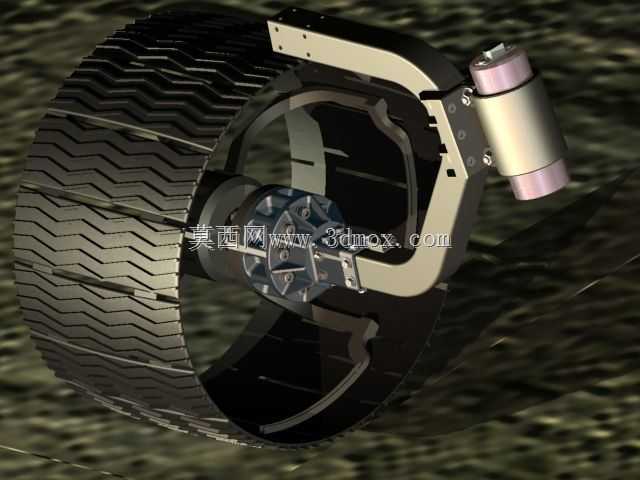

越野车左前轮带转向节总成结构设计

　　这套左前轮总成结构，主要适配非承载式车身的硬派越野车型，也可经过参数调整后用于特种作业轮式装备、全地形车的行走端设计，日常作业场景覆盖非铺装路面穿越、矿区短途转运、野外工程作业等对轮端抗冲击能力要求较高的工况。从实际装车用途来看，该总成承担三个核心功能：首先是承接车身经悬架传递的垂直载荷，在颠簸路面通过轮胎形变、结构件刚度缓冲路面冲击；其次是配合转向拉杆完成车轮的转向动作，转向节上的锥面安装位直接匹配转向拉杆球头，转动行程预留了足够的越野工况大转角余量，避免极限转向时结构干涉；最后是传递制动扭矩与驱动扭矩，轮毂内侧的安装法兰可直接对接制动盘、半轴等部件，保证动力输出与制动效能的稳定传递。

　　设计过程中优先考虑了轮端的受力分布特性，转向节的弯折造型并非随意设计，而是根据轮心偏移量、主销内倾角、主销后倾角的参数要求做的结构优化，在保证安装位精度的前提下，将转向节的受力拐点做了圆弧过渡处理，避免应力集中导致的结构断裂风险。轮胎部分采用了大颗粒块状花纹设计，花纹沟深预留了足够的排泥、排石空间，在泥泞、砂石路面可以有效刺破水膜、嵌入路面凸起，提升抓地能力，胎侧做了加厚处理，可抵御非铺装路面的碎石剐蹭、低矮障碍物撞击，降低爆胎概率。轮毂采用分体式组装结构，轮辐部分做了等距减重开孔，在保证整体扭转刚度、径向承载能力的前提下，尽可能降低簧下质量，提升悬架的响应速度，改善颠簸路面的乘坐质感与轮胎贴地性能。

　　安装边界方面，转向节上端的圆柱安装位直接匹配悬架上支臂的球铰连接，下端的叉型结构对接下支臂安装点，两个安装点的中心距严格按照主销参数设定，装配后无需额外调整即可保证四轮定位参数处于设计区间。轮心的法兰端面到转向节安装基准面的距离经过精确核算，匹配对应车型的轮距设计要求，不会出现轮胎蹭轮眉、蹭悬架摆臂的问题。制动部件的安装位设置在转向节内侧的凸台上，预留的安装空间可适配浮动式制动卡钳，通风制动盘的安装平面跳动公差控制在0.05mm以内，避免制动时出现方向盘抖动的问题。轮胎的外径、断面宽度参数匹配整车的离地间隙设计要求，在车轮上下跳动的全行程内，与翼子板内衬、减震器、转向拉杆的最小间隙均保留了25mm以上的安全余量，即使在轮胎加装防滑链、极限压缩的工况下也不会出现运动干涉。

　　从结构细节来看，转向节上的线束安装卡扣位、刹车管路固定座都做了集成化设计，减少了额外支架的使用，既降低了整体重量，也避免了后期加装支架带来的松动、异响风险。轮毂的螺栓孔分布圆直径、螺栓规格匹配整车的轴头参数，装配时可直接对位安装，不需要额外做转接法兰。轮辋的气门嘴安装位做了下沉设计，避免越野工况下气门嘴被障碍物剐蹭损坏。整个总成的密封结构做了针对性优化，轮毂轴承的密封件采用多唇口设计，可阻挡泥水、沙尘进入轴承内部，延长轴承的维护周期，适配野外复杂作业环境下的使用需求。
