立式带安全防护结构铆接设备

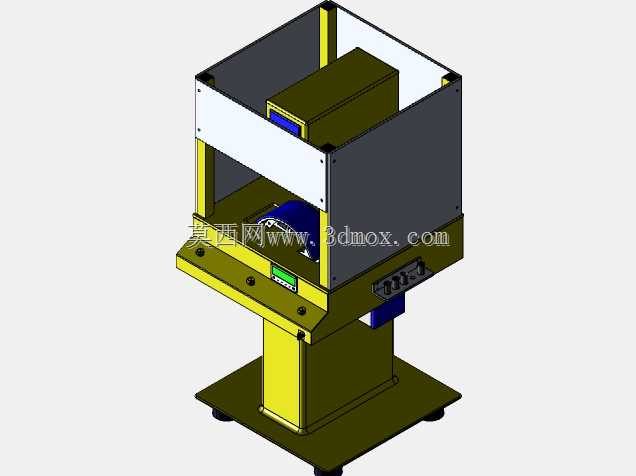

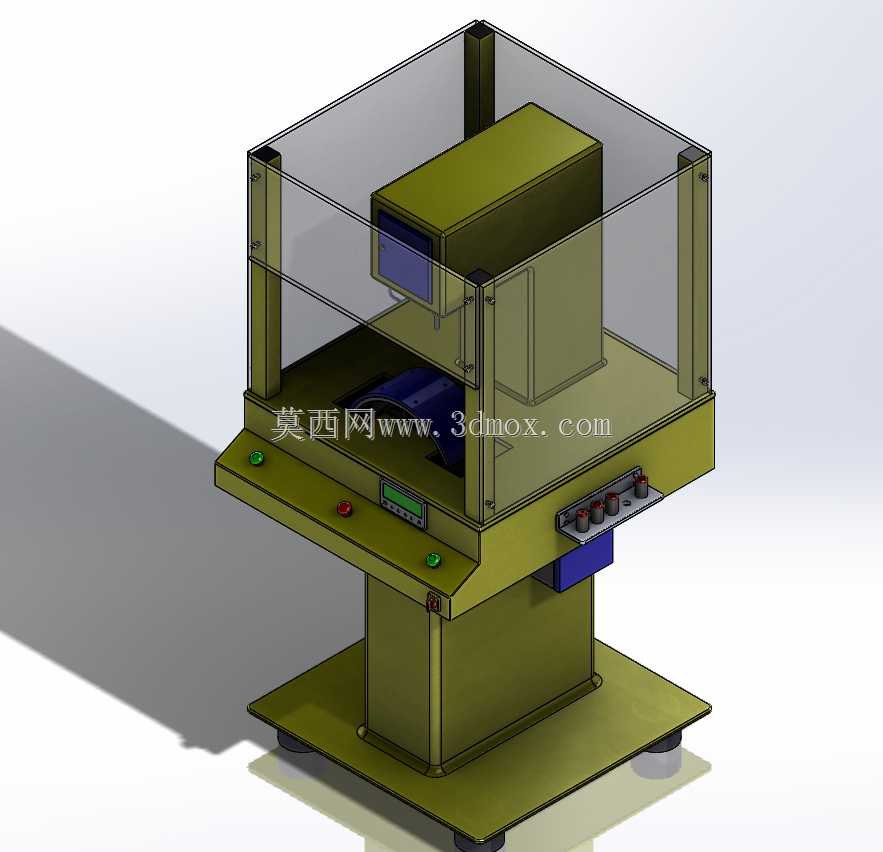

　　这款立式铆接设备的设计，最初是针对中小五金件、电子结构件的压铆工序痛点做的优化，不少车间里的老式铆接设备要么是开放式作业，操作人员容易误触冲压区域，要么是工作台高度不合理，长时间上下料容易产生作业疲劳，这款设备在结构布局上首先把作业区域做了全透明的防护围挡，围挡采用框架式拼接结构，四根竖向支撑柱固定在工作台台面边缘，透明护板嵌在支撑柱的卡槽内，既不遮挡操作人员观察铆接作业的视线，又能完全隔绝铆接过程中可能飞出的铆钉屑、工件碎屑，避免飞溅伤人。设备整体采用立式落地结构，底部是方形安装底座，底座上预留了四个地脚安装孔，安装时可以通过调整地脚螺栓的高度来调平设备，适配车间地面不平整的工况，底座上方是立柱支撑段，

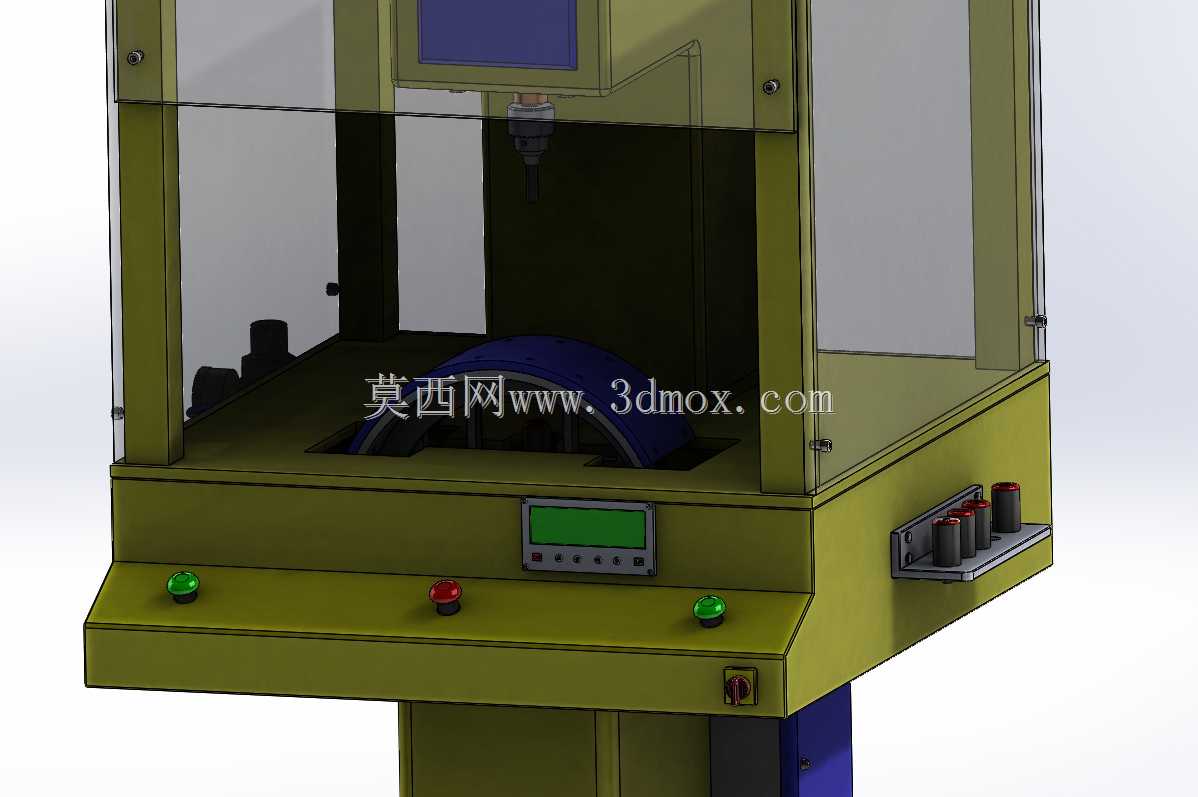

　　把作业台面抬升到符合人体工学的操作高度，操作人员站立作业时手臂自然弯曲即可完成工件上下料，不需要长期弯腰或者抬臂，能有效降低长时间作业的疲劳感。工作台台面的操作区域做了分区布局，左侧布置了启动按钮、急停按钮和状态指示灯，按钮采用带防护圈的结构，避免误碰触发设备动作，台面右侧预留了工装夹具的安装位，可以根据不同的铆接工件更换对应的定位夹具，不用改动设备主体结构就能适配多规格工件的铆接需求。设备上部的铆接动力单元做了封闭式罩壳设计，把冲压驱动结构、传动部件完全封闭在罩壳内，既可以避免车间内的粉尘、切削液进入动力单元影响设备寿命，也能减少传动部件运转产生的噪音向外传递，改善车间作业环境。从安装边界来看，设备的整体占地尺寸控制在较小的范围，

　　不需要占用大面积的车间场地，底座的安装孔位间距做了标准化设计，可以直接固定在常规的车间地坪上，也可以搭配减震垫使用，减少铆接冲压时产生的振动传递到地面。在功能设计上，这款设备的铆接头行程做了可调设计，可以根据不同厚度的工件、不同长度的铆钉调整下压行程，保证铆接的紧实度一致，避免出现铆接过深压坏工件或者铆接过浅铆钉松动的问题，作业区域的防护围挡做了可拆卸设计，当需要维护设备、更换铆接头的时候，可以快速拆下护板，不需要拆解整个设备框架，维护操作十分便捷。不少电子组装车间、五金加工车间里，铆接工序是连接小尺寸结构件的常用工序，比如机箱壳体的铆钉连接、电子元器件支架的固定、五金冲压件的拼接，都需要用到这类铆接设备，

　　这款设备的结构设计没有采用复杂的多轴联动结构，整体结构简洁可靠，故障率低，适合批量生产线上的长期连续作业，操作门槛也比较低，操作人员经过简单培训就能掌握设备的操作流程，不需要复杂的编程或者参数设置，换型的时候只需要更换对应的定位夹具、调整铆接头行程就可以快速切换生产的工件类型。设备的控制单元集成在台面的操作面板上，面板上带有数显窗口，可以显示当前的铆接压力、行程参数，方便操作人员快速确认设备状态，台面下方预留了电气元件的安装腔，走线全部从立柱内部穿过，外部没有裸露的电线，既避免车间作业时剐蹭电线造成安全隐患，也让设备整体外观更加整洁。在设计过程中，特意把设备的重心控制在底座的中心位置，即使是铆接时产生较大的下压力，设备也不会出现晃动或者侧倾的问题，不需要额外做配重处理，降低了设备的整体重量，也方便设备的移位和安装。
