薄板氧气切割加工专用设备结构设计

　　在五金加工、小型钣金制造、维修现场的薄板下料环节，2毫米以下的薄钢板、镀锌板、薄铁皮切割一直是容易出现加工缺陷的场景，常规手工气割很容易出现割穿、板材受热变形、切口挂渣严重、切割直线度差的问题，这款专门针对2毫米以下薄金属设计的氧气切割设备，正是针对这类场景的痛点做的定向结构优化，能很好适配小批量薄板件的直线切割、定长下料需求。从实际使用场景来看，这类设备常部署在小型五金加工厂的下料工位、户外维修作业的临时加工点、通风管道加工的预制现场，相比数控等离子切割设备，它不需要配套高功率电源，对作业场地的供电条件要求更低，氧气和可燃气体的气源获取也更便捷，在没有稳定工业供电的野外维修、工地现场加工场景下，适配性远高于电动切割设备。

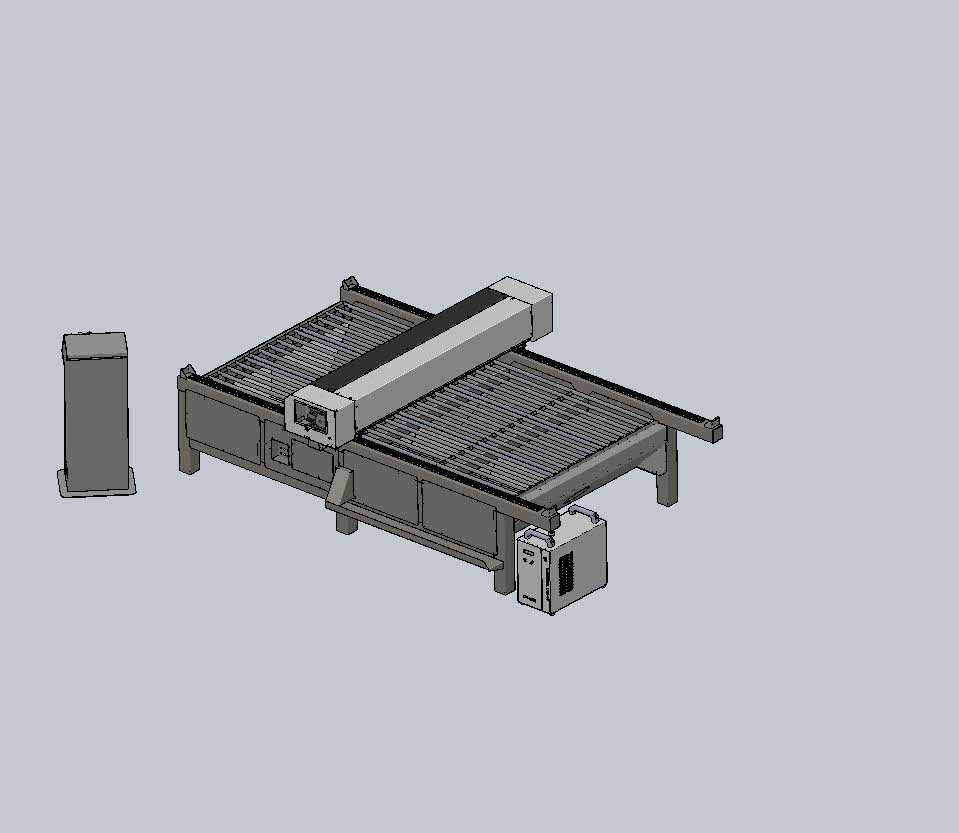

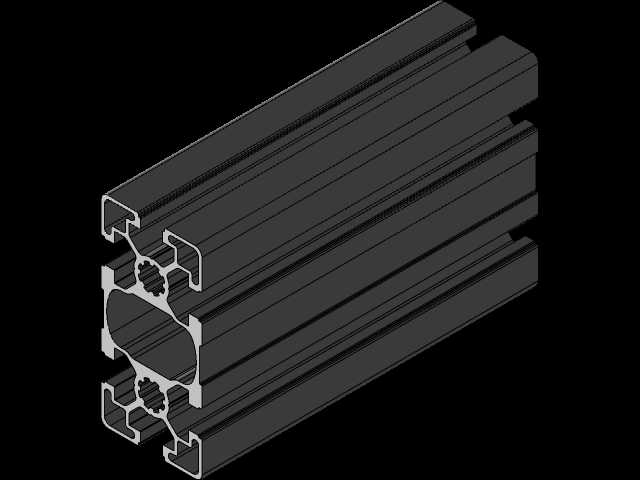

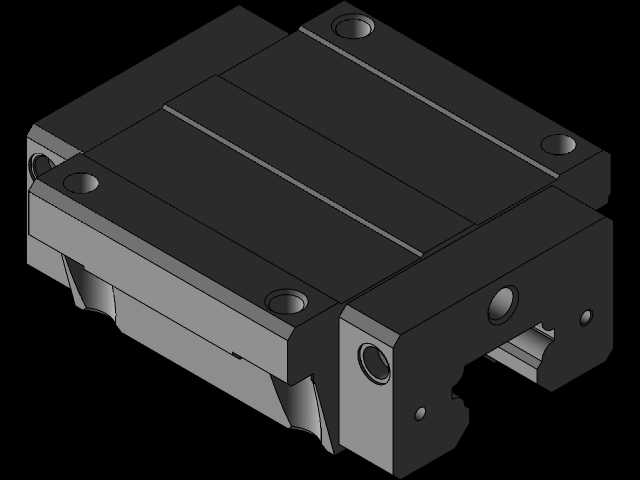

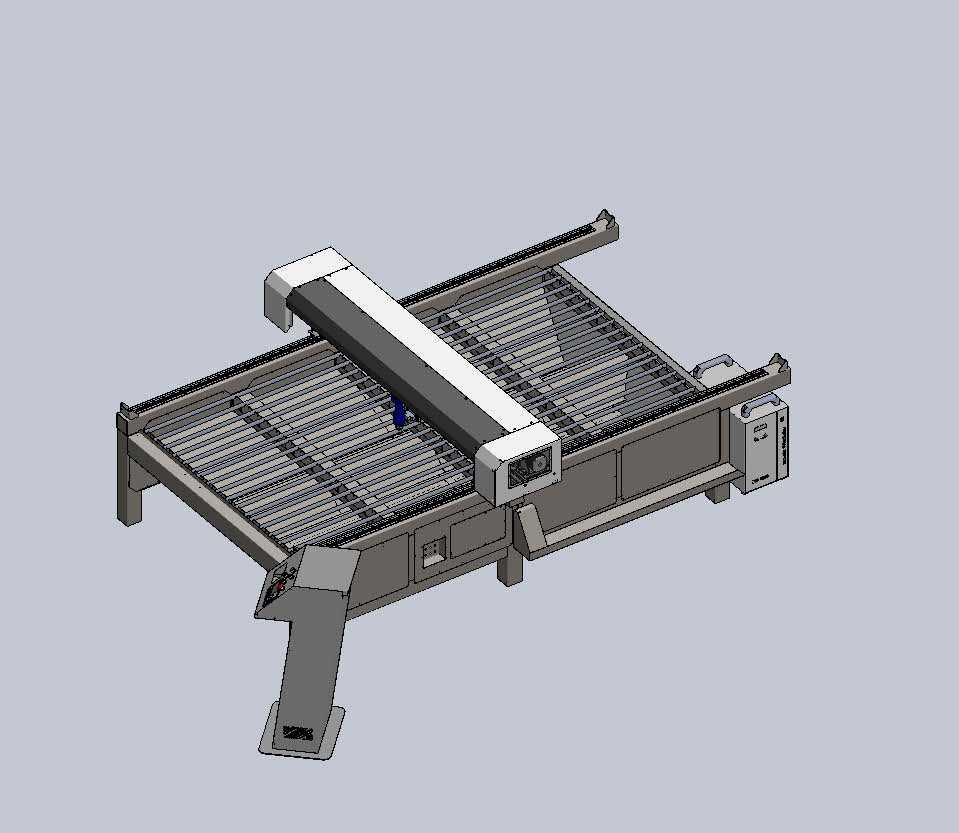

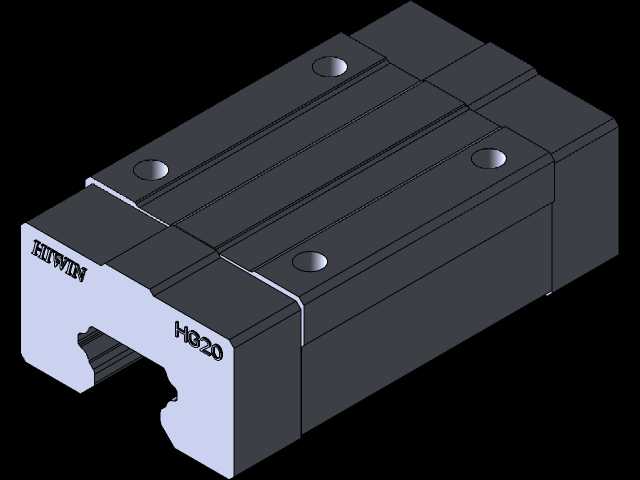

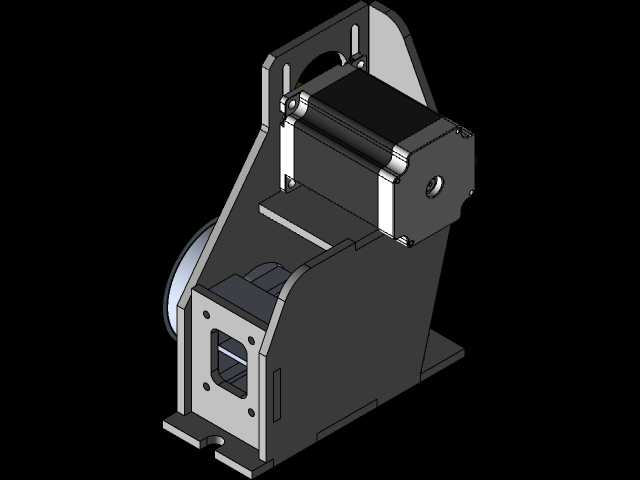

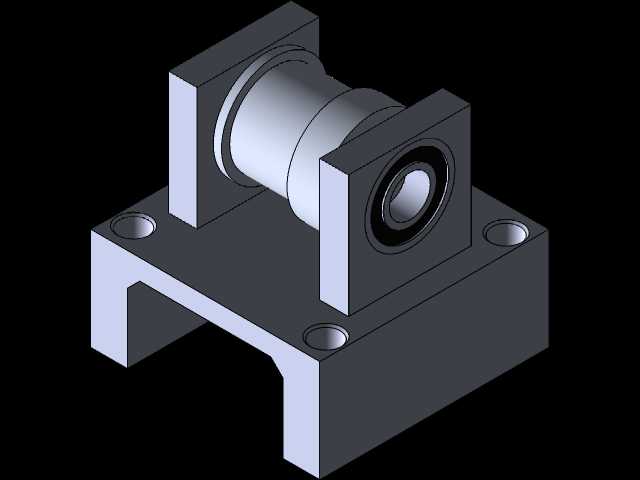

　　设备的核心设计思路围绕薄金属切割的热变形控制展开，整个切割枪的行走机构采用了低阻力的线性导向结构，保证割炬在行走过程中始终保持垂直于板材表面的姿态，不会因为行走卡顿出现割缝宽窄不均的问题，同时割炬的高度调节机构做了精细化的微调设计，能精准控制焰芯到板材表面的距离，避免因为距离过近导致薄板局部过热烧穿，或是距离过远导致切割不透、切口氧化层过厚的问题。设备的工作区尺寸为2500×1250，这个尺寸边界刚好覆盖市面上常规的标准薄板幅面，常见的1220×2440标准板材可以通过两次移位完成整板切割，不需要额外搭建延伸工作台，设备的机架采用了型钢焊接的框架结构，底部预留了调平支脚的安装位置，在不平整的工地现场也能快速调整机架水平度，

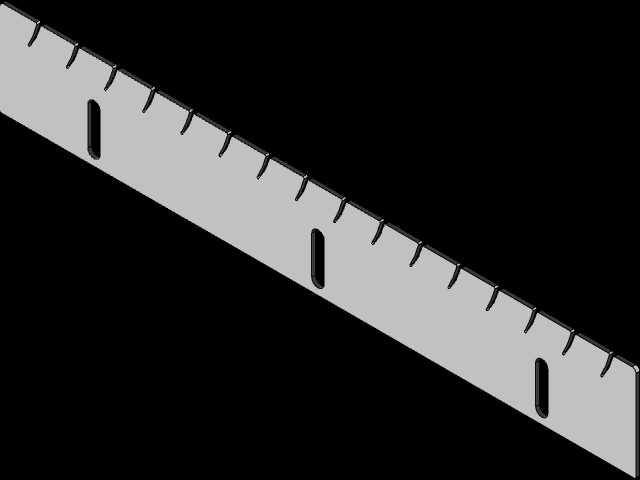

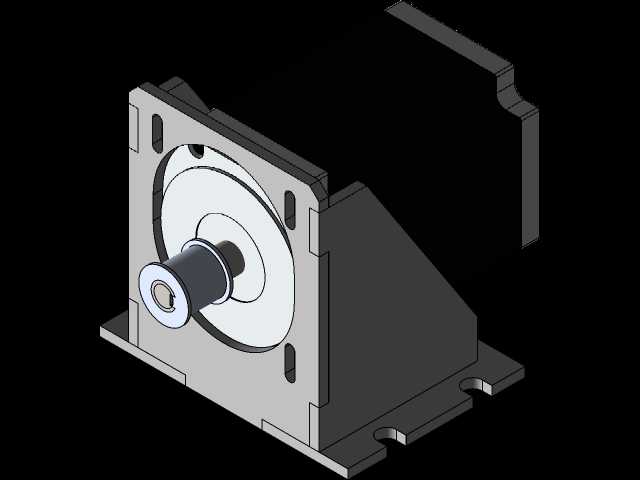

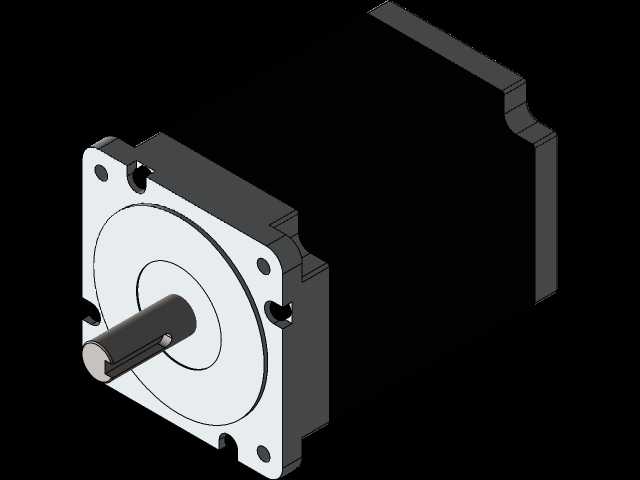

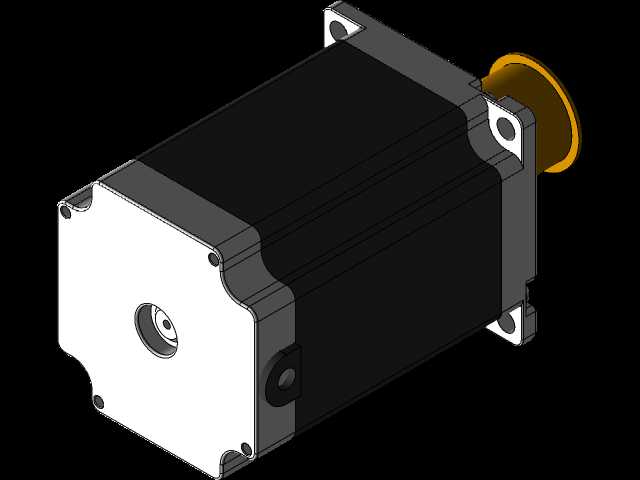

　　保证导向导轨的直线度误差控制在合理范围内，避免切割过程中割炬行走出现偏移。从功能配置来看，设备的割炬行走速度做了专门的低速稳定区间调校，针对薄金属切割所需的较低行走速度，行走驱动不会出现低速爬行的问题，割炬的气体管路集成在机架侧面的拖链内，避免管路在设备运行过程中出现剐蹭、弯折影响气体流量稳定，同时设备的工作台面采用了栅格支撑结构，切割过程中产生的熔渣可以直接从栅格间隙掉落，不会在板材底部堆积导致板材局部受热不均，大幅降低薄板切割后的翘曲变形量。在安装边界上，设备整体的机架宽度略大于工作区宽度，安装时只需要在设备两侧预留不小于300毫米的操作空间，用于放置气源、调整割炬、上下板材即可，不需要预留过大的设备维护空间，

　　日常维护只需要定期清理导向导轨上的积尘和熔渣、检查气管的密封性能，就能保证设备长期稳定运行。相比手工持割炬的气割作业，这款设备能把薄钢板的切割直线度控制在每米误差不超过0.5毫米的水平，切口挂渣量比手工切割减少70%以上，后续打磨清理的工作量大幅降低，同时操作人员不需要长时间持握割炬近距离接触高温焰流，作业过程中的劳动强度和烫伤风险也明显降低。针对薄金属切割容易出现的回火风险，设备在割炬的供气管路端集成了干式回火防止器，一旦出现回火情况能快速切断气路，避免危险蔓延，设备的点火装置采用了远程电子点火结构，操作人员不需要伸手靠近割炬位置点火，进一步提升了作业安全性。在实际加工适配性上，设备可以通过调整气体压力、割嘴型号、行走速度三个参数，适配0.5毫米到2毫米厚度区间内的低碳钢、低合金薄钢板的切割需求，对于常见的通风管道法兰下料、小型五金件的坯料切割、薄钢板的定长分条，都能获得稳定的切割质量，不会出现手工切割时常见的锯齿状切口、局部烧穿缺口等问题，切割后的零件只需要简单去除边缘毛刺就可以进入下一道折弯、焊接工序，不需要额外的铣边、校平处理，能有效缩短薄板零件的加工周期。
