带防护舱的工位级自动焊接回转工装

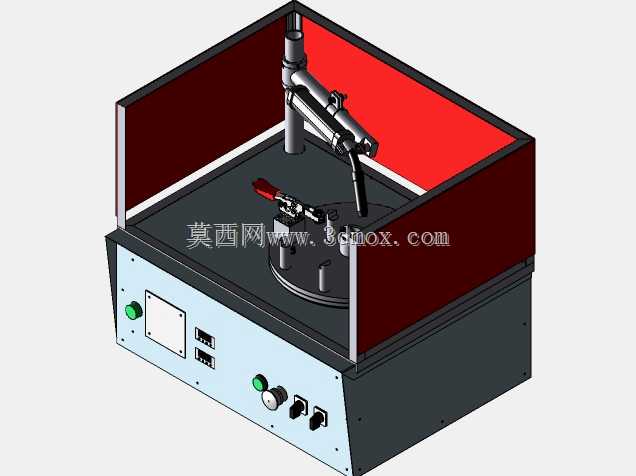

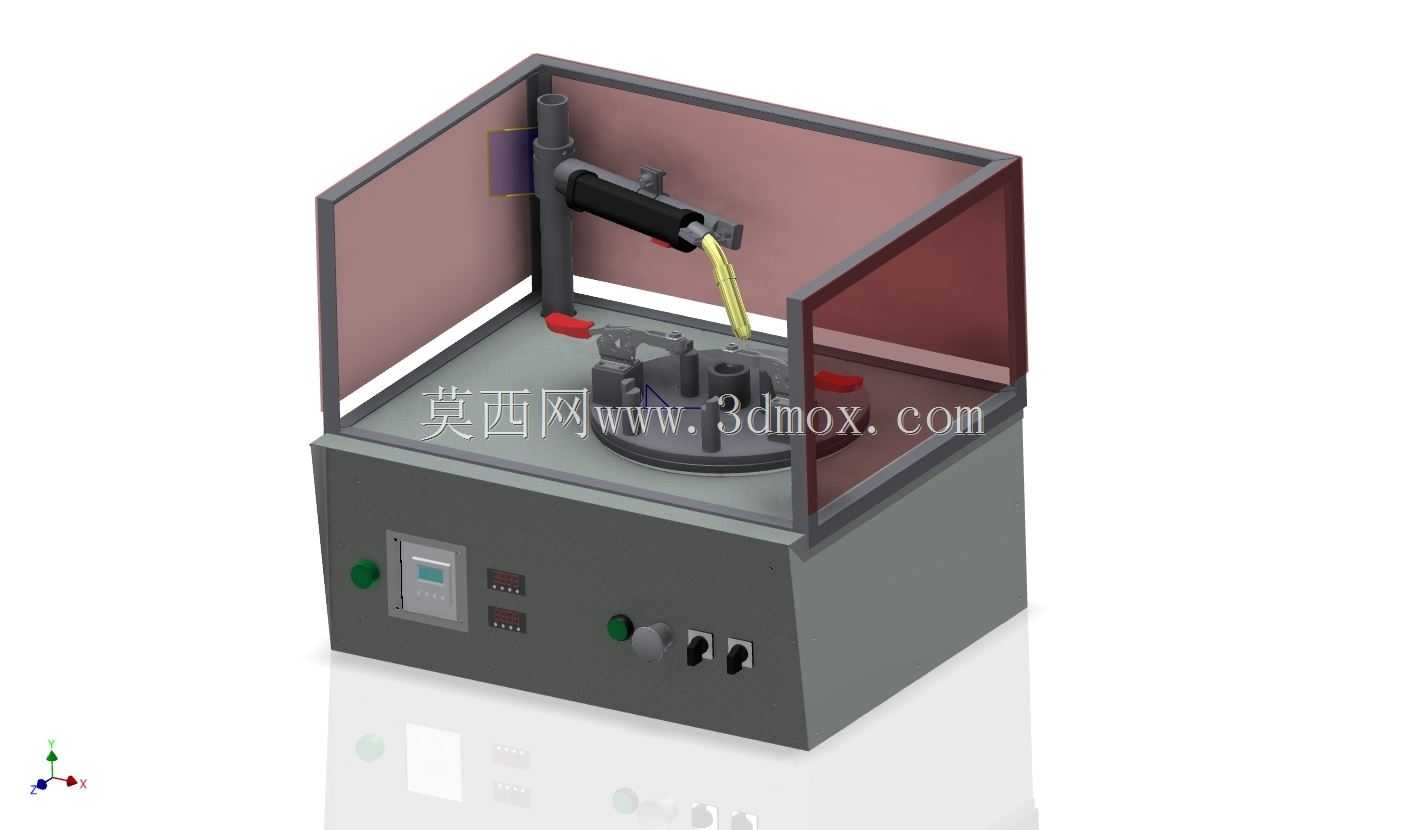

　　在中小批量结构件、小型五金零部件的焊接加工场景里，这类带封闭防护舱的回转焊接工装，是替代纯手工持焊枪作业、稳定焊缝一致性的典型工位级设备，常见于五金加工车间、小型结构件预制工位，适配环缝、圆周分布焊点的焊接工序，不需要搭配大型焊接变位机的高投入，就能完成小尺寸工件的多位置连续焊接作业。设备整体采用下置电控柜体、上置作业舱的分层布局，下部柜体作为整台设备的承载基座，同时集成了全部电气控制元件，正面布置的控制按钮、数显单元与接口，分别对应焊枪启停、转盘转速调节、焊接参数预设以及外接气源、焊枪电源的接驳，柜体采用钢板折弯拼焊结构，底部做了平整的安装基准面，可直接通过膨胀螺栓固定在车间混凝土地面，不需要额外做混凝土浇筑基座，

　　安装时只要保证台面水平度偏差不超过0.2mm/m，就能避免转盘转动时的偏载抖动。上部的作业防护舱采用三面半透明防护挡板搭配金属框架的结构，挡板选用耐焊接飞溅的深色半透明材质，既能阻挡焊接弧光、焊渣飞溅对操作人员的伤害，又能让操作人员实时观察舱内的焊接状态，舱体正面预留操作开口，方便上下料作业，开口边缘做了包边处理，避免剐蹭操作人员手臂。舱内核心的回转转盘采用圆盘式结构，台面预留了多组夹具安装螺孔与定位槽，可根据待焊工件的外形定制适配的快速夹具，不管是小型轴类套类零件的环缝焊接，还是法兰盘圆周分布焊点的焊接，都能通过夹具将工件固定在转盘中心，保证焊接过程中工件的回转中心与焊枪的相对位置稳定。焊枪安装支架布置在舱内后侧，

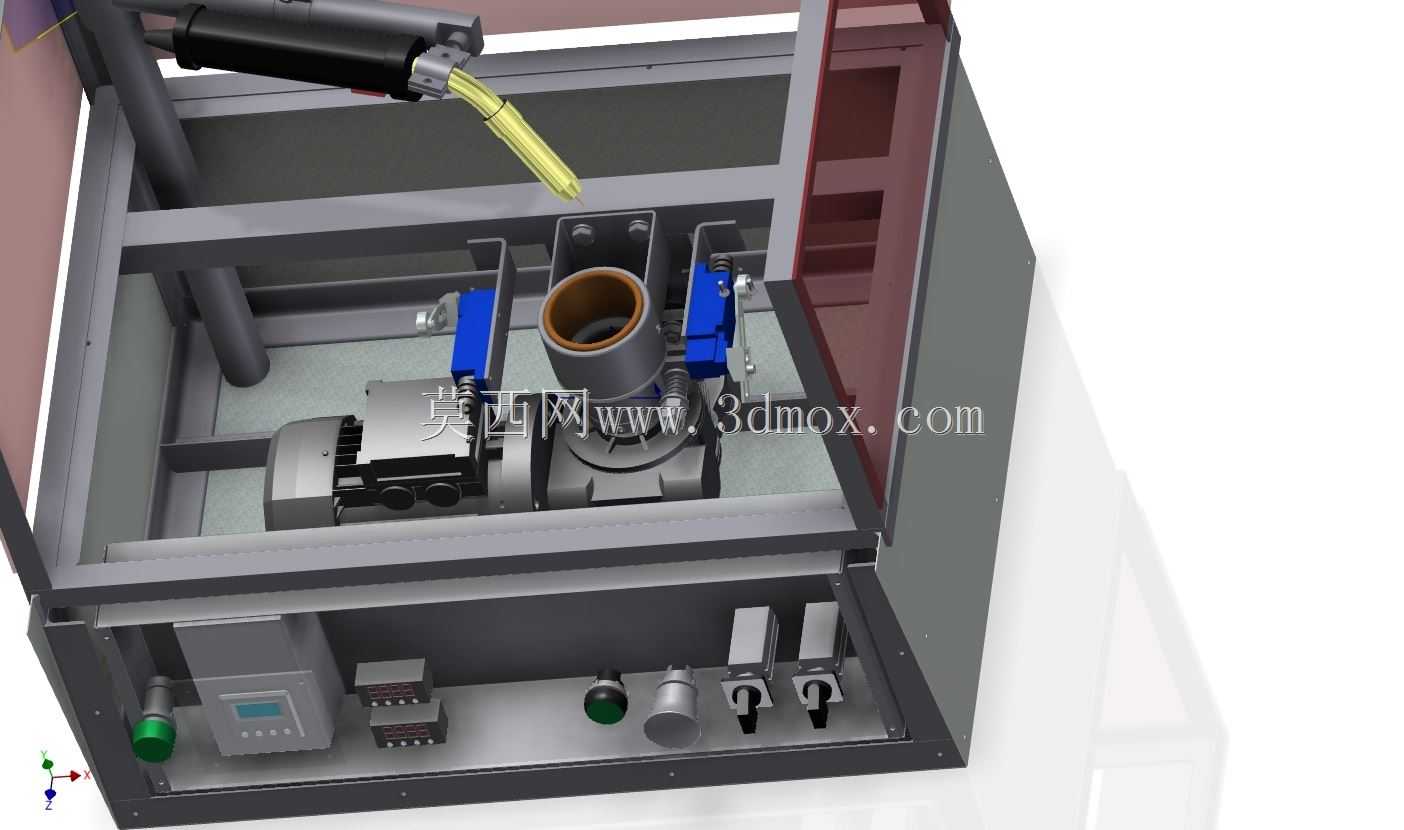

　　采用可多维度调节的悬臂结构，支架上设置了锁紧手柄，松开手柄后可调整焊枪的前后、上下位置以及倾斜角度，调整到位后锁紧即可固定焊枪姿态，适配不同尺寸工件的焊接距离与角度要求，焊枪走线沿支架内侧布置，避免焊接过程中焊线被转盘剐蹭。设计时重点考虑了工位作业的操作便利性，控制元件全部布置在柜体正面操作人员站立即可触及的高度，不需要探身到舱内操作，转盘的驱动采用低速可调的传动结构，转速范围覆盖常见的氩弧焊、气保焊环缝焊接的线速度要求，转动过程平稳无冲击，避免转速波动导致的焊缝宽窄不均、焊穿或者未焊透缺陷。设备的外形尺寸控制在单人工位的合理范围内，整体占地不超过1平方米，作业面高度符合人体工程学要求，操作人员站立作业时不需要过度弯腰或者抬臂，

　　长时间作业的疲劳度更低。防护舱的框架采用可拆卸式连接结构，当需要维护内部焊枪或者更换大尺寸适配夹具时，可快速拆下侧面的防护挡板，留出足够的操作空间，不需要整体拆解设备。电气部分做了分区布线，强电与控制信号线路分开走线，避免焊接过程中的电磁干扰影响控制单元的稳定性，柜体侧面预留了散热通风口，保证长时间连续作业时柜内的电气元件温度在允许范围内。这类工装的应用，能让单工位的焊接效率提升40%以上，同时避免手工转动工件导致的焊缝位置偏差，对于批量一致的小型焊接件，能有效降低对焊工操作熟练度的要求，只要提前调整好焊枪位置与转盘转速，普通操作人员经过简单培训就能完成稳定的焊接作业，焊接过程中飞溅的焊渣全部被防护舱阻挡在舱内，不会散落到车间地面，也能改善工位周边的作业环境，减少焊渣烫伤的安全隐患。转盘的承载能力针对小型工件设计，可满足常规5公斤以内工件的装夹焊接需求，台面做了防锈处理，避免焊接过程中的切削液、焊接烟尘导致的台面锈蚀，延长工装的使用寿命。
