矿用重型自卸运输卡车结构设计

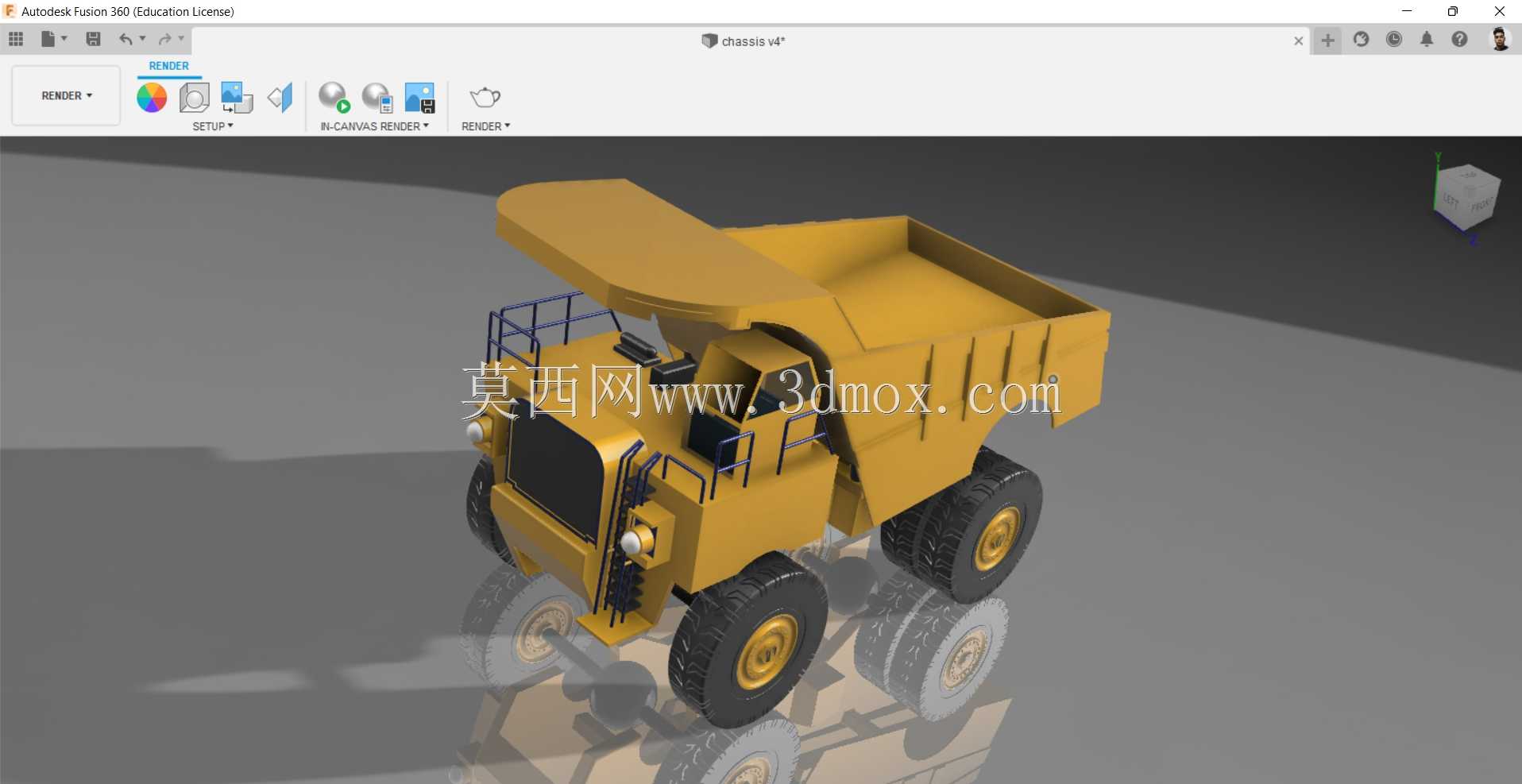

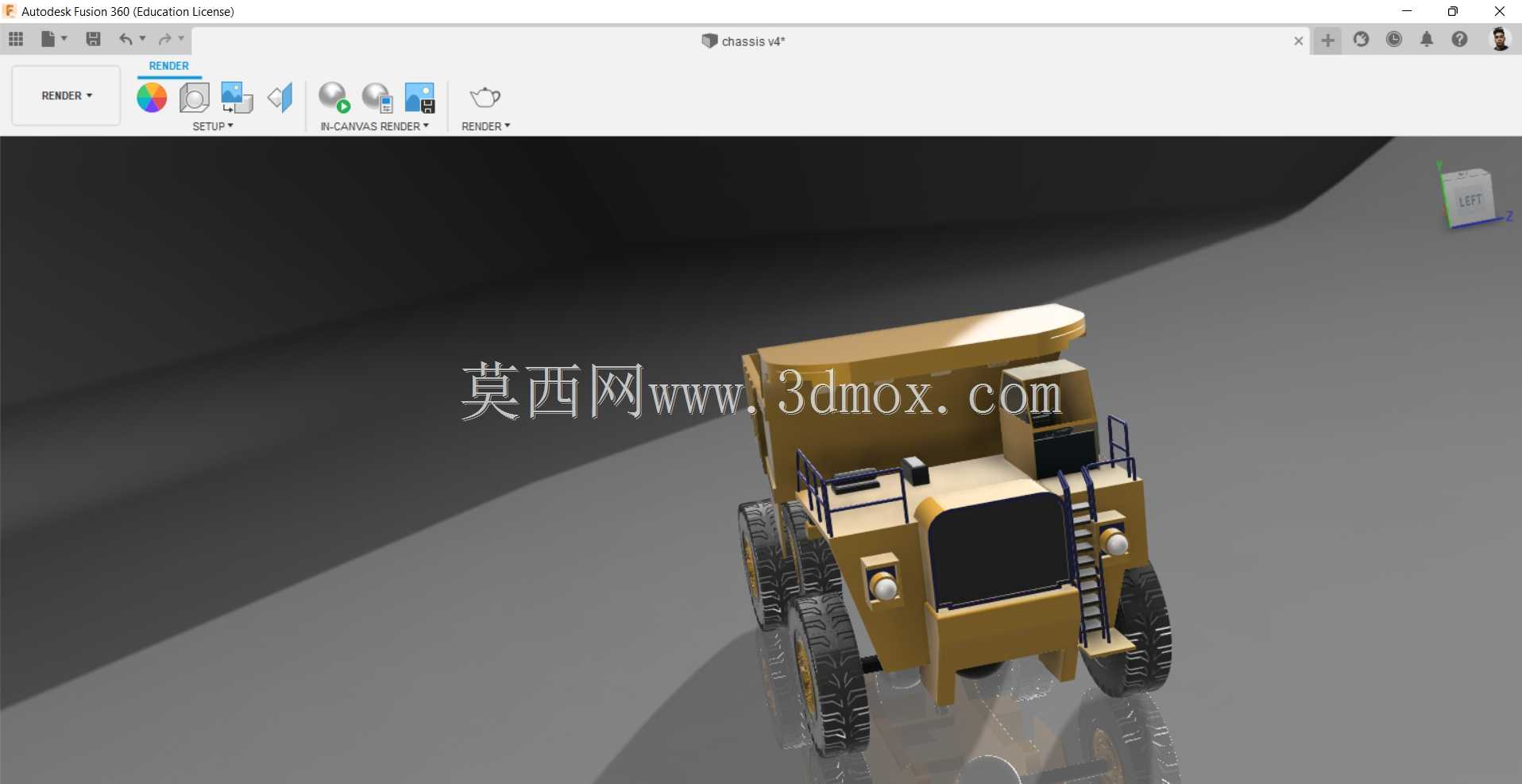

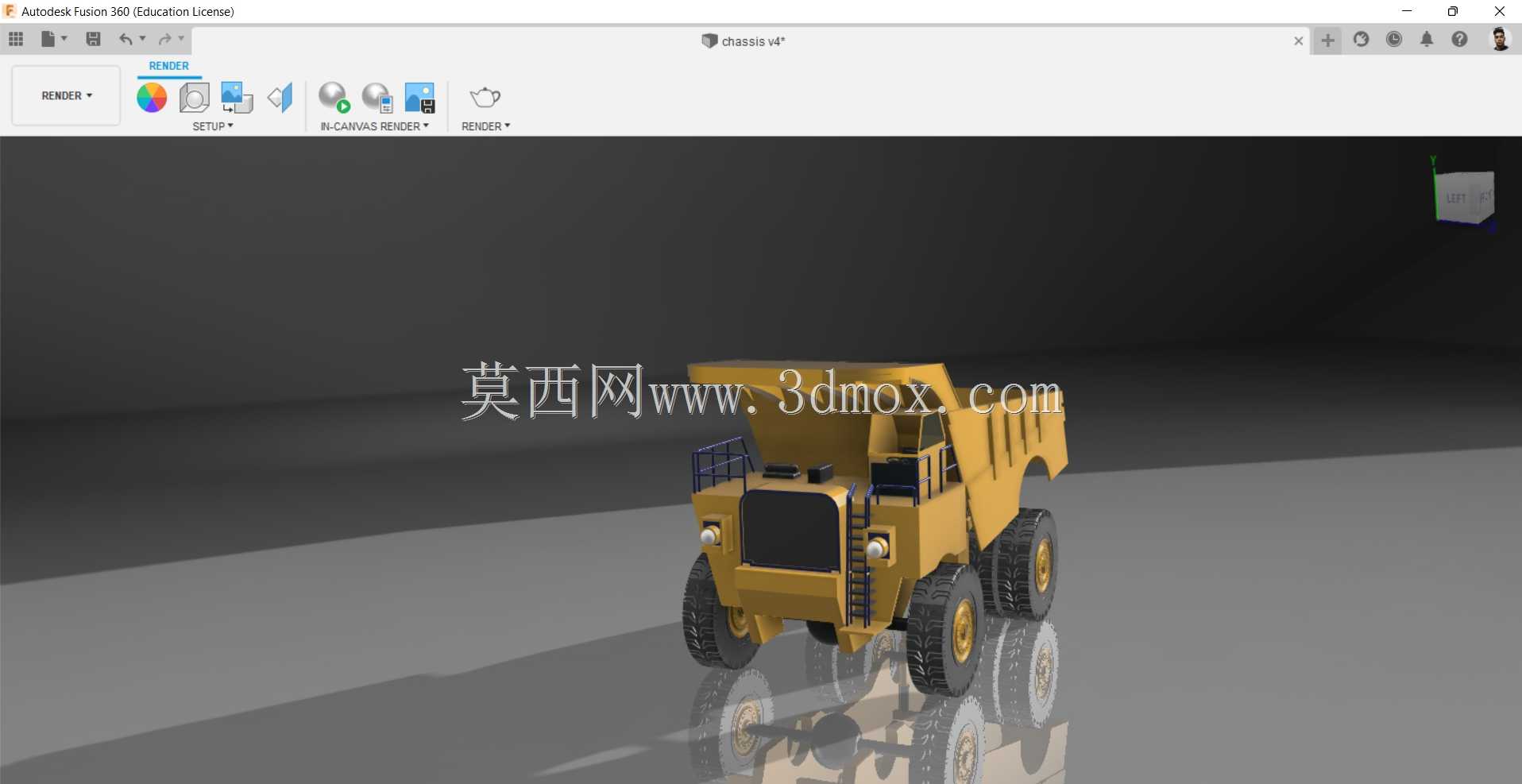

　　这款非公路矿用自卸卡车的三维结构设计，核心围绕露天矿山、大型水利工程、基建土石方作业场景的重载运输需求展开，区别于公路货运车辆，其整体结构完全适配非铺装路面的大坡度、高颠簸、高粉尘作业环境。从实际作业逻辑来看，这类设备的核心用途是承担采场工作面到破碎站、排土场之间的短距离散料转运，单次载重量远高于常规公路自卸车，因此结构设计上优先保障重载工况下的结构强度与作业稳定性。

　　设计过程中首先对作业边界做了明确界定：这类车辆的行驶路面多为临时修筑的碎石路面，路面附着系数低，纵向坡度常达到10%-15%，同时作业区域转弯半径受限，因此轴距与轮距的匹配经过多轮校核，在保证货厢容积的前提下，尽可能压缩转弯半径，适配狭窄采场的通行需求。整车的离地间隙做了针对性抬高，避免行驶过程中路面凸起磕碰底盘结构，前后桥均采用重载型刚性桥结构，搭配大直径深花纹工程轮胎，单轮承载能力匹配额定载重下的轴荷分配，避免偏载导致的轮胎异常磨损或桥体变形。

　　货厢部分的设计完全围绕散料装卸特性展开，厢体采用前高后低的倾斜底板结构，倾斜角度匹配散料的安息角，确保举升卸货时物料能够完全滑落无残留；厢体前缘设置了延伸的挡料板，避免装载时大块物料滚落砸坏驾驶室顶部结构，厢体侧部与底部都做了加强筋布局，加强筋的间距与板材厚度经过载荷仿真验证，能够承受大块矿石装载时的冲击载荷，不会出现厢体变形开裂的问题。举升机构采用前置多节液压油缸布局，举升支点的位置经过力矩校核，在最大举升角度下，整车的重心依然落在后支撑轮的稳定区域内，不会发生卸货倾翻事故，举升油缸的行程匹配货厢最大举升角度，满足不同粘度散料的卸货需求。

　　驾驶室的布局位置做了安全防护设计，整体位于货厢前方偏左位置，前部设置了厚重的防撞梁结构，顶部配备了防落物护板，能够抵御作业过程中飞溅碎石的冲击；驾驶室的视野经过优化，驾驶员坐姿高度高于常规货运车辆，前方无结构遮挡，能够清晰观察前方路面与装载设备的对位情况，侧面视野覆盖车辆两侧的轮胎区域，方便倒车与窄路通行时观察周边障碍。走行部分的悬挂系统采用重载油气悬挂结构，相比钢板弹簧能够吸收更大的路面冲击载荷，在颠簸路面行驶时能够有效缓冲震动，降低车架的交变应力，提升整车结构的疲劳寿命，同时悬挂的行程更长，在路面起伏较大时能够保证轮胎始终贴合地面，提升驱动力的传递效率。

　　动力系统的布局预留了足够的散热空间，针对矿场作业高粉尘、高环境温度的特点，散热模块的面积做了加大处理，进风路径设置了多级防尘结构，避免大颗粒粉尘进入散热芯体造成堵塞；传动系统匹配大扭矩的变速与减速结构，能够输出足够的轮边扭矩，满足重载爬坡时的动力需求，制动系统除了常规的行车制动外，还配备了独立的驻车制动与下坡缓速结构，长距离下坡时不需要长时间踩制动踏板，避免制动片过热失效，提升长坡度作业的安全性。整车的管线布局都做了隐蔽式防护设计，所有外露的液压管路、电气线路都设置了防护槽或防护套，避免行驶过程中飞溅的碎石打坏管线，同时也能降低粉尘对管线接头的侵蚀，减少日常维护的工作量。车架作为整车的核心承载结构，采用箱型截面的纵梁设计，纵梁的板材厚度根据不同区域的载荷分布做了差异化设计，载荷集中的油缸安装座、桥体连接座、驾驶室安装座位置都做了局部加强，通过焊接加强板的方式分散应力，避免应力集中导致的车架开裂，所有的焊接位置都做了应力释放的结构设计，匹配重载工况下的交变载荷需求。
