轴支座装配结构二维工程设计图纸

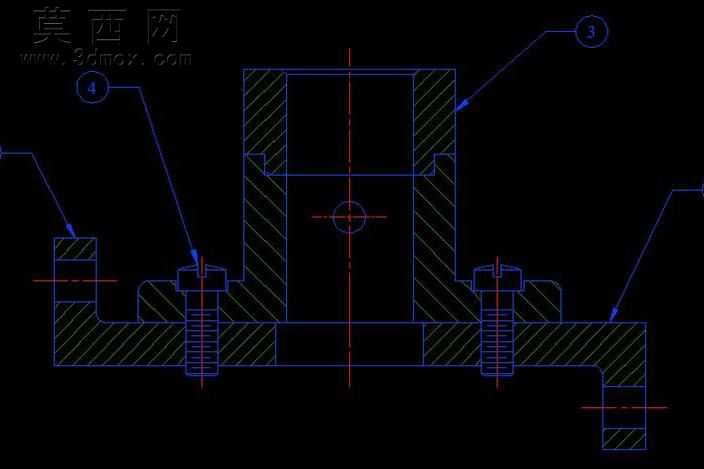

本设计为轴支座装配结构的二维工程制图成果，采用全剖视的表达方法清晰呈现组件的内部装配关系与各零件的配合结构，完整还原了轴类支撑部件的装配逻辑。图纸绘制过程中严格遵循机械制图国家标准，对底座、支撑立腔、两侧紧固螺栓、定位凸台等核心结构做了规范的剖面填充，不同零件的剖面线方向与间距做了明确区分，避免装配结构的视觉混淆，同时通过中心线标注明确各回转结构的同轴度基准，为零件加工与装配校验提供清晰的参考依据。从结构设计思路来看，该轴支座采用L型一体化底座作为承载基础，底座两侧预留螺栓穿装孔位，用于将整个支座组件固定在安装基面，保证支撑结构的安装稳定性；中部设置带内台阶的立式支撑腔，用于容纳待支撑的轴类零件，腔体内壁的台阶结构可实现轴件的轴向定位，避免轴件工作过程中出现轴向窜动；支撑腔两侧对称布置螺栓紧固结构，通过螺栓预紧力实现上盖与底座的夹紧固定，既可以保证轴件安装后的锁紧可靠性，也方便后续轴件的拆装维护。图纸中对各配合面的位置关系做了清晰的线条表达，通过指引线标注区分不同的零件序号，明确各独立零件的边界范围，能够让加工与装配人员快速理解组件的构成逻辑。在绘制细节上，所有可见轮廓线采用粗实线绘制，中心线、尺寸基准线采用细点画线绘制，剖面线采用细实线绘制，不同线型的层级区分清晰，符合工程图纸的识读习惯；同时对螺栓连接的旋合长度、支撑腔的壁厚、底座的安装孔距等关键结构尺寸做了隐含的比例规范，保证各部分结构的强度匹配，避免出现局部应力集中的问题。该轴支座结构设计兼顾了支撑稳定性与拆装便利性，对称式的螺栓紧固布局可以让夹紧力均匀分布在支撑腔两侧，保证轴件安装后的同轴度精度，适用于常规传动轴类零件的支撑定位场景，图纸的表达规范完整，能够直接用于指导零件加工与现场装配作业。
