标准齿形链轮工程设计二维图纸

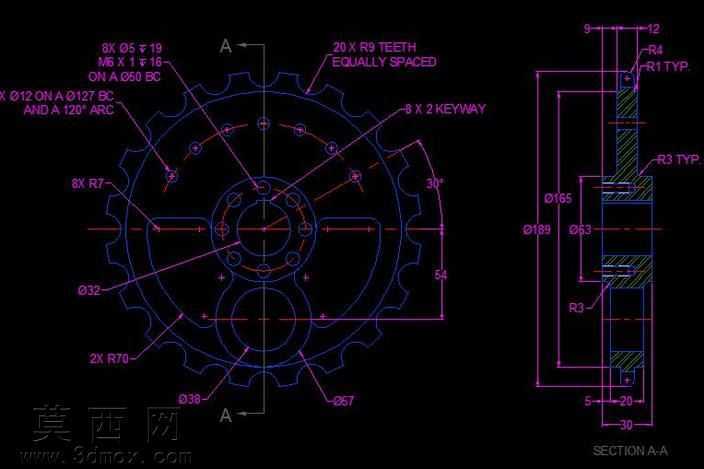

本链轮设计围绕链传动系统的啮合需求展开，整体采用标准齿形轮廓设计，首先依据链节距、滚子直径等核心传动参数确定齿廓曲线，保证轮齿与链条滚子啮合时的接触平稳性，避免传动过程中出现跳齿、卡滞问题。设计过程中先完成主视图的齿形绘制，20个轮齿沿节圆均匀分布，每个轮齿的齿顶圆弧、齿侧工作段、齿根过渡圆弧均按照传动受力要求设定参数，齿根处采用R3过渡圆弧降低应力集中风险，提升零件的抗疲劳强度。主视图同步标注了各安装孔的位置尺寸，中心定位孔、周边连接孔的孔径与分布圆直径均做了明确标注，同时设计了键槽结构用于与传动轴实现周向固定，键槽的宽度、深度尺寸匹配对应轴径的传动扭矩要求，保证动力传递过程中无相对窜动。右侧剖视图完整呈现了链轮的轴向结构，清晰展示了轮毂的厚度、轮缘的轴向尺寸、台阶面的位置关系，各段轴径的配合尺寸、倒角参数均做了规范标注，剖面区域的填充样式区分了实体结构与空腔部分，直观展现零件的轴向层次。设计阶段充分考虑了链轮的加工工艺性，所有棱角处均设置了合理的工艺倒角与圆角，避免加工过程中出现应力崩裂，同时各尺寸标注遵循机械制图规范，基准统一以中心轴线与端面为设计基准，减少加工过程中的尺寸换算误差。齿形部分的参数经过啮合验算，保证链条进入与退出啮合时的冲击最小，均匀分布的轮齿可将传动载荷分散到多个啮合齿面，降低单齿受力载荷，提升链轮整体的使用寿命。轮毂部分的长度设计兼顾了与轴的配合长度要求，保证连接的同轴度与支撑稳定性，连接孔的分布位置经过动平衡考量，避免链轮高速运转时出现偏心振动问题。
