间歇传动用日内瓦凸轮结构工程设计

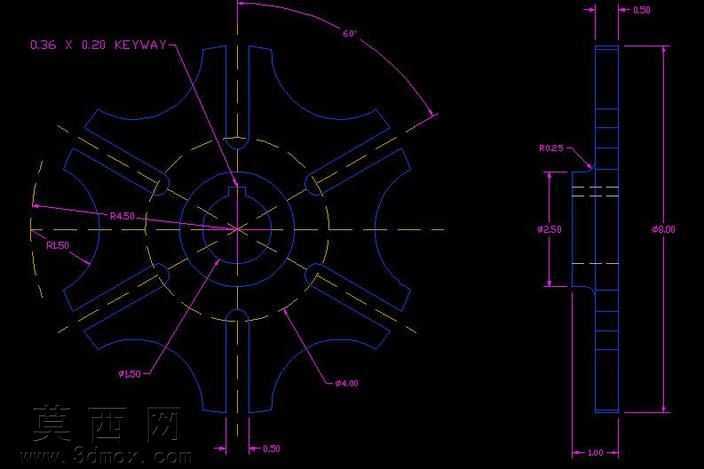

本设计为间歇传动场景应用的日内瓦凸轮结构，整体采用二维工程制图规范完成尺寸标注与结构表达，建模过程严格遵循机械设计公差配合要求，对槽轮分度角度、锁止弧半径、驱动销位置参数进行了精准校核。设计阶段首先梳理日内瓦机构的间歇运动逻辑，明确输入轴连续转动、输出轴步进分度的传动特性，针对槽轮的6个分度槽进行参数化建模，每个槽的夹角、槽深、端部圆角均按照运动不发生干涉的原则计算确定，同时对中心轮毂的键槽结构按照0.36×0.20的标准规格设计，保证与传动轴的可靠连接。图纸中完整标注了各段轴径尺寸、轴向定位尺寸、形位公差基准，主视图清晰呈现槽轮的径向轮廓与分度位置，侧视图完整表达轴向厚度、台阶结构与各段尺寸链，所有线型按照机械制图标准区分轮廓线、中心线、尺寸线与标注线，保证加工生产环节可直接参照图纸完成工艺编制。设计过程中重点验证了驱动销进入和退出分度槽的运动轨迹，避免出现刚性冲击与卡滞问题，锁止弧的配合尺寸经过反复调整，保证槽轮在间歇停顿阶段的定位精度，轮毂部分的台阶结构设计兼顾了减重与装配限位的需求，所有倒角与圆角处理均符合机械加工的工艺要求，避免应力集中问题。该结构可广泛应用于自动化生产线的分度送料、多工位转台驱动等场景，建模过程中同步完成了运动仿真验证，确认机构运行平稳、分度精度满足设计要求，各配合面的尺寸公差均按照IT7级精度设定，可满足常规工业场景的使用需求。
