带锥孔定位结构的机械滑块二维工程设计图

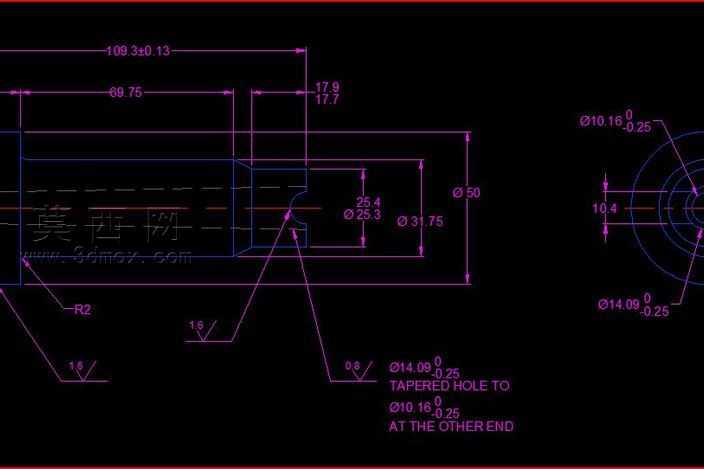

本次设计的滑块为机械传动系统中常用的导向定位类零部件，整体采用轴对称式阶梯轴类结构布局，设计过程中首先完成功能需求拆解，明确该滑块需要同时具备直线导向、端部定位、锥孔配合锁紧三类核心功能，因此在结构规划阶段将整体划分为主体导向段、端部定位段、锥孔配合段三个功能区域。主体导向段采用大直径圆柱结构，外圆尺寸标注为Φ50，表面设置有两处环形凹槽结构，用于安装密封件或定位卡簧，保证滑块在导轨内运动时的密封性与轴向定位可靠性，导向段长度尺寸标注为109.3±0.13，严格控制长度公差以保证装配后行程精度。端部定位段采用阶梯缩径结构，依次设置Φ31.75、Φ25.3、Φ25.4三级阶梯尺寸，不同直径段分别对应不同的配合零件，阶梯端面设置有R2圆角过渡，避免应力集中导致的零件断裂问题，同时所有阶梯端面均标注有1.6μm的表面粗糙度要求，保证配合面的接触精度。锥孔配合段为该滑块的核心功能结构，两端分别设置有锥度孔，其中一端锥孔尺寸标注为Φ14.09（0/-0.25），另一端锥孔尺寸标注为Φ10.16（0/-0.25），同时标注有TAPERED HOLE TO Φ10.16 AT THE OTHER END的技术说明，明确两端锥孔的同轴度与锥度匹配要求，保证锥面配合时的锁紧力均匀分布，避免出现偏载磨损问题。图纸中还标注有Φ10.16（0/-0.25）、Φ14.09（0/-0.25）等关键配合尺寸的公差要求，所有公差等级均按照IT7级精度选取，兼顾加工经济性与装配精度要求。设计过程中通过计算机仿真手段完成了滑块的受力分析，验证了阶梯过渡处、锥孔根部等应力集中区域的结构强度，确保滑块在额定载荷下长期运行不会出现塑性变形或疲劳损坏。整体绘图过程严格遵循机械制图国家标准，视图布局清晰，尺寸标注完整无遗漏，表面粗糙度、形位公差、技术要求等标注规范，能够直接用于指导后续的加工生产与质量检验，该滑块可广泛应用于各类自动化设备、机床夹具、直线传动机构中，具备良好的通用性与互换性。
