住宅用木质分格窗遮阳构件设计

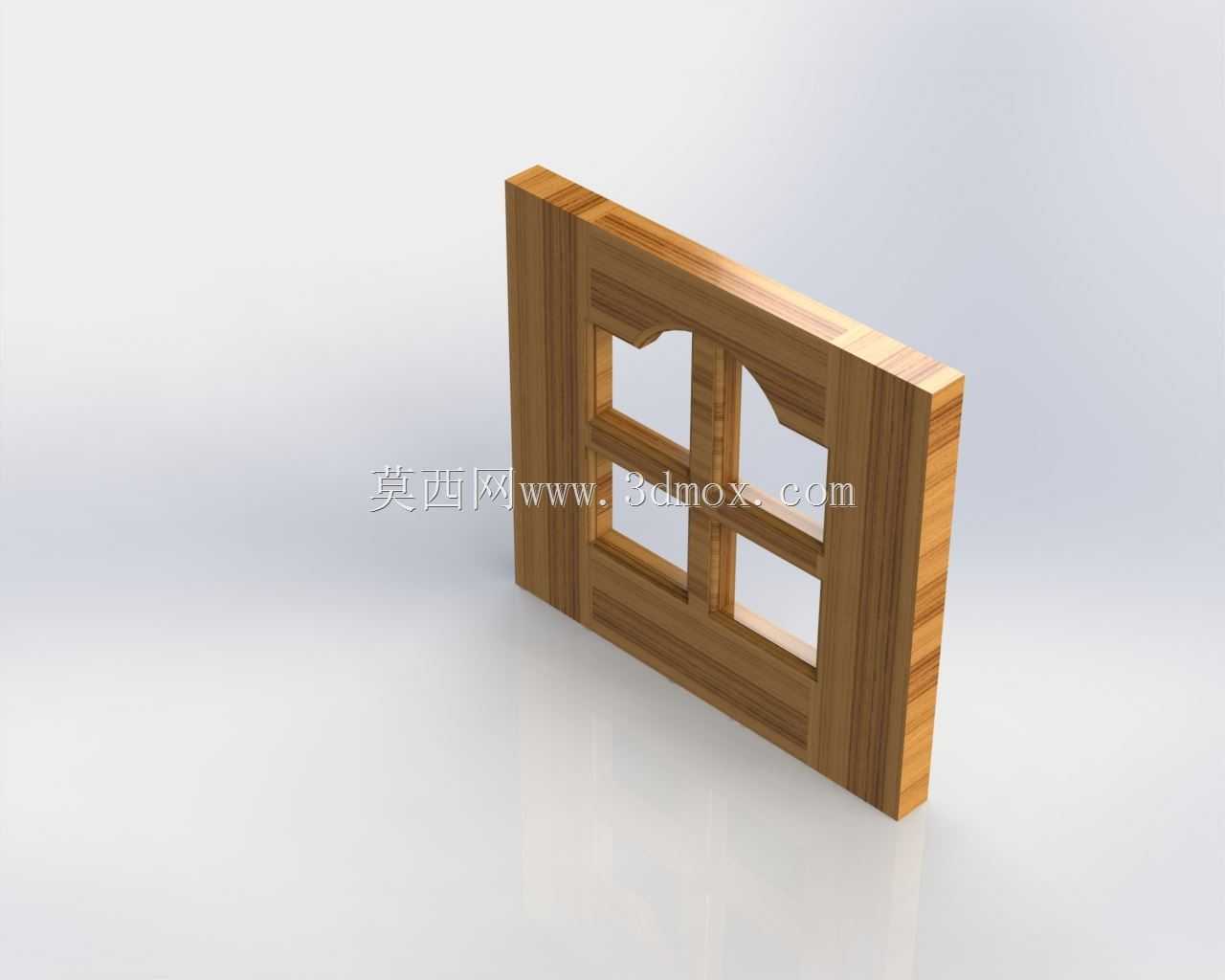

　　在民用住宅建筑的外窗配套构件设计中，窗用遮阳构件是兼顾采光调控、立面装饰与窗体防护的常用部件，这类构件多安装于窗扇外侧或集成于窗结构中，核心作用是在夏季正午太阳高度角较大时，遮挡直射阳光进入室内，减少室内得热降低空调能耗，同时避免强光直射造成的室内眩光问题，在冬季太阳高度角较低时，又不会过度阻挡阳光进入室内，兼顾被动式采暖的需求。这款木质分格窗遮阳构件，采用实木集成材作为主体加工材质，整体为矩形框式结构，与常规住宅外窗的窗洞尺寸适配，安装时可直接嵌入窗洞预留的安装槽位，或通过配套的五金连接件固定在原有窗扇的外侧，安装边界预留了5mm的调节间隙，可适配土建施工中存在的窗洞尺寸公差，无需额外对窗体进行大规模改造即可完成装配。

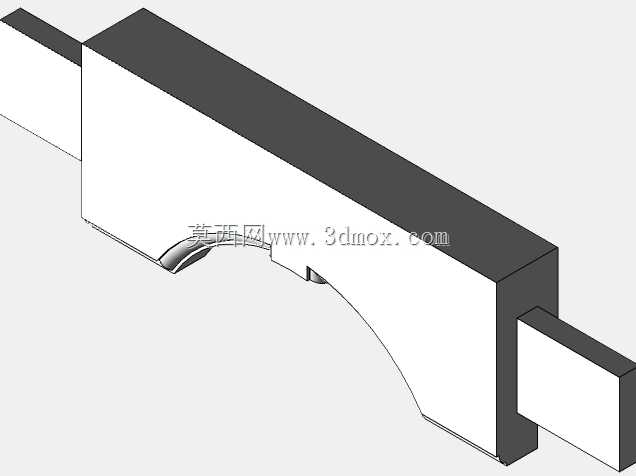

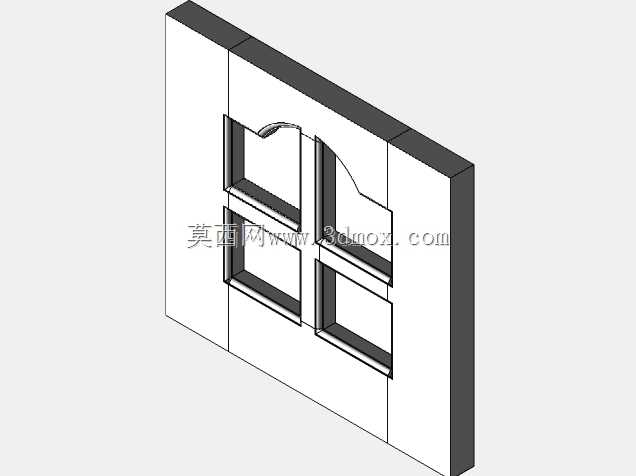

　　从结构设计来看，构件主体采用外框加内部分格肋的结构形式，外框的截面尺寸为40mm×60mm，足够的截面厚度保证了构件整体的抗风载性能，可满足多数多层民用建筑的外窗抗风压要求，内部的分格肋将窗面划分为四个独立的透光区域，其中上部两个区域的分格肋做了斜切造型处理，既可以在遮挡高位直射阳光的同时，保留侧向的散射光进入室内，避免遮阳后室内采光过于昏暗，也让整个构件的立面造型更具设计感，不会像整板式遮阳构件那样显得过于呆板。在实际使用场景中，这类木质遮阳构件多用于低层住宅、民宿、乡村自建房的外窗配套，相较于金属材质的遮阳构件，木质材质的导热系数更低，不会像金属构件那样在阳光长时间照射下升温后向室内传递热量，遮阳隔热的实际效果更优，

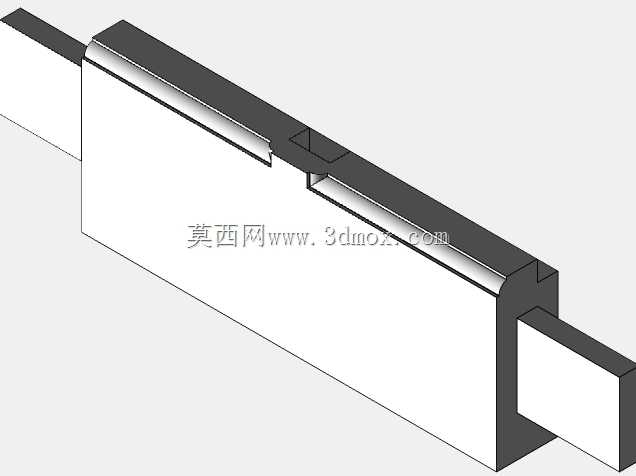

　　同时木质的纹理质感可以和建筑的木质外立面、庭院景观形成更好的风格统一，提升建筑外观的整体协调性。设计过程中，首先对常规住宅外窗的常用尺寸区间做了梳理，确定了构件的基础外轮廓尺寸，保证构件可以覆盖绝大多数常用的住宅窗洞规格，分格肋的位置设置参考了不同季节的太阳高度角变化数据，斜向肋的倾斜角度经过反复调整，确保在夏季正午时段可以遮挡80%以上的直射阳光，同时在冬季时段不会遮挡低角度的入射阳光，兼顾遮阳与冬季采光采暖的需求。构件的连接部位采用了榫卯加胶接的连接方式，相较于单纯的五金件连接，这种连接方式的结构稳定性更强，长期使用过程中不会因为温度变化、木材干缩湿胀出现连接松动的问题，同时所有外露的棱边都做了R3的圆角处理，

　　避免安装和使用过程中尖锐棱边造成磕碰划伤。在安装适配性上，构件的背面预留了标准的五金安装孔位，孔位间距符合常规门窗五金的安装尺寸规范，既可以配合合页作为可开启的遮阳窗扇使用，也可以通过固定件直接作为固定式遮阳格栅安装，用户可根据自身的使用需求选择对应的安装方式，不需要额外对构件进行二次打孔加工。从功能特性来看，这款构件除了基础的遮阳功能外，还兼具一定的防盗防护作用，分格肋的间距设置为120mm，既不会过度遮挡视线，也可以避免儿童从窗洞攀爬坠落，同时木质构件本身具备一定的隔音效果，安装后可以辅助提升外窗的整体隔音性能，降低室外噪音对室内环境的影响。在材质处理上，设计时预留了后期表面处理的余量，用户可根据自身的装修风格选择刷涂木蜡油、木器漆或者做碳化处理，适配不同的建筑外观风格，不管是原木风的乡村民宿，还是新中式风格的低层住宅，都可以通过表面处理让构件和建筑整体风格匹配。
