工业厂房分格玻璃采光围护窗结构

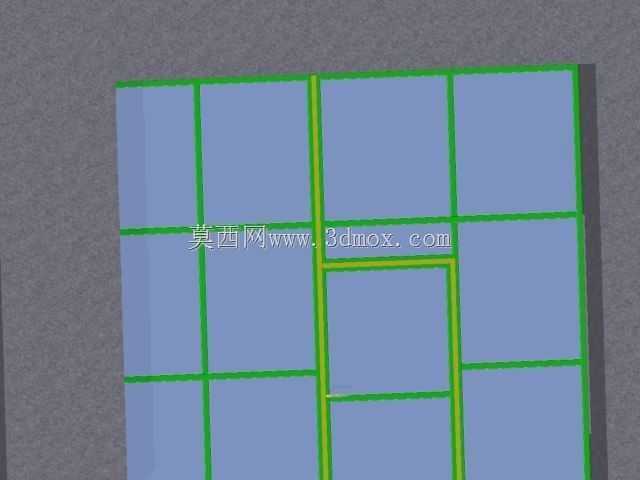

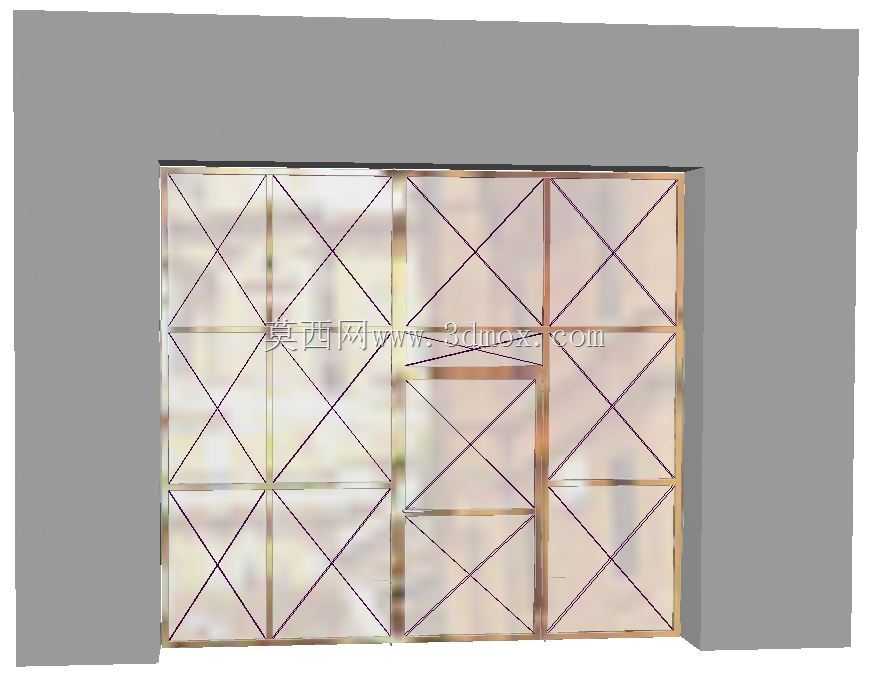

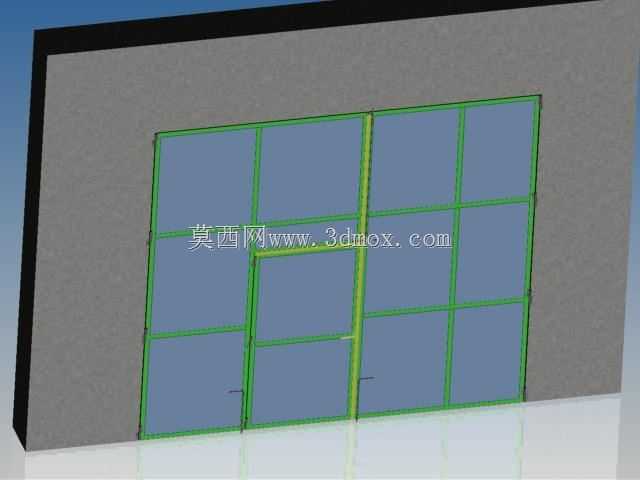

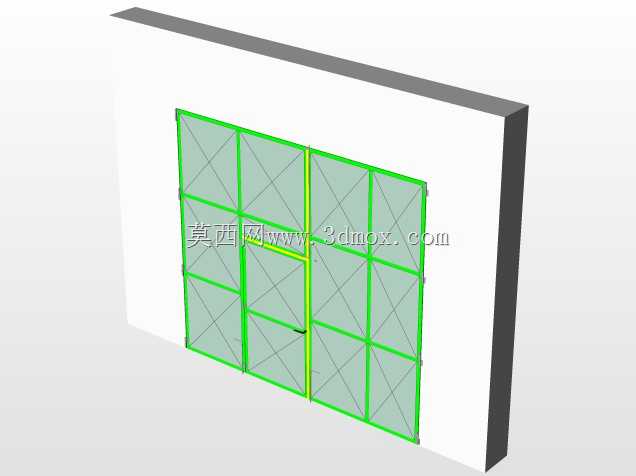

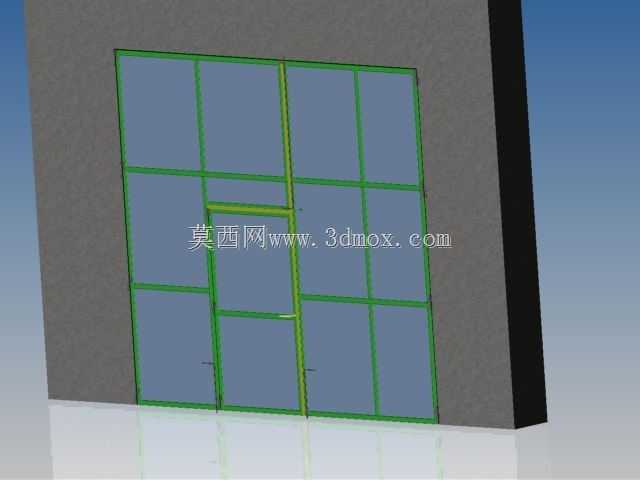

　　在工业生产类建筑的围护结构设计中，侧墙采光窗是平衡车间自然采光、墙体围护密封性、人员进出通行需求的核心构件，本次呈现的这款分格组合式窗结构，正是针对常规大跨度厂房侧墙预留洞口的通用适配方案做的三维结构还原。不同于民用建筑窗的精细化装饰导向，工业厂房窗的设计逻辑始终围绕安装便捷性、结构耐用性、采光效率三个核心维度展开，这款窗的整体外轮廓尺寸为宽度4000mm、高度3600mm，刚好匹配常规工业厂房预制混凝土墙板或者彩钢夹芯板墙体的标准预留洞口模数，不需要现场对墙体做额外的裁切改造，能大幅缩短现场施工的安装周期。从结构布局来看，这款窗采用横竖框料做均匀分格，将整面窗的玻璃面板拆分为多个尺寸统一的矩形单元，

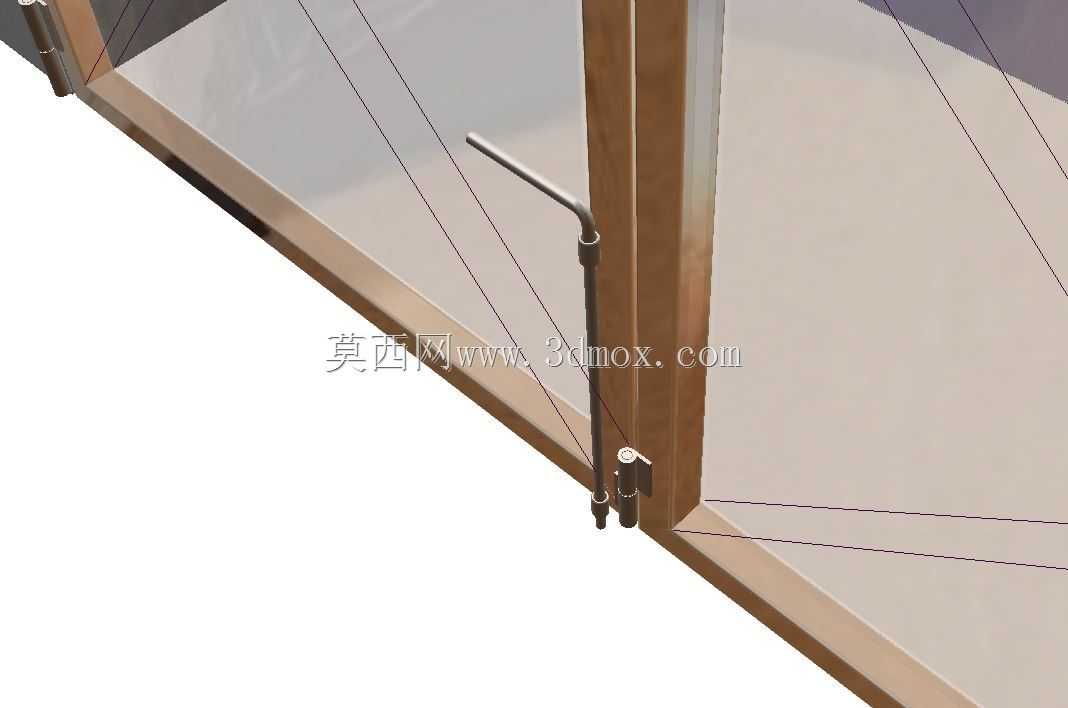

　　这种分格设计首先是从结构受力角度出发，大尺寸整块玻璃在工业厂区的复杂环境下，容易受车间内设备运行的长期振动、室外风压波动、温度形变影响出现开裂破损，拆分为小尺寸单元面板后，单块玻璃的受力边界更短，配套的密封胶条受力更均匀，能有效降低玻璃自爆、密封胶开裂漏风的概率；其次统一的分格尺寸也能降低玻璃裁切、框料加工的物料损耗，后期运维过程中如果某一块玻璃出现破损，不需要整窗拆卸，直接更换对应单元的面板即可，运维成本能降低六成以上。窗扇区域的设置也充分考虑了工业场景的实际通行需求，在整面窗的中下部设置了内嵌式的通行门体，门体的分格逻辑和周边固定窗区域完全统一，关闭状态下整面窗的外观保持一致，不会出现视觉上的割裂感，

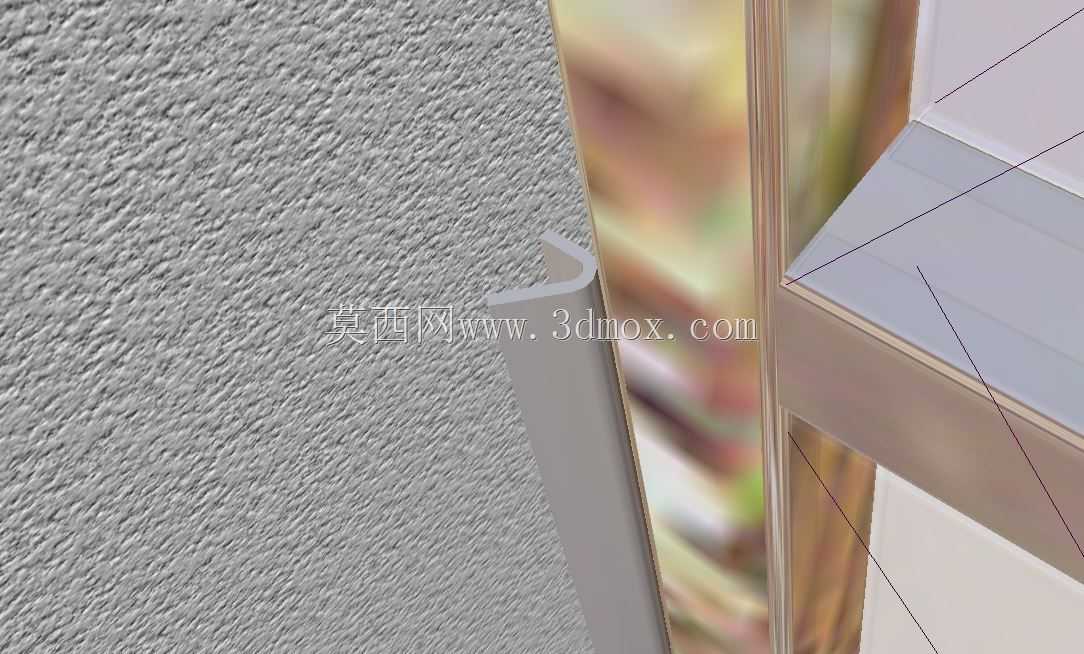

　　门体的开启方向可根据车间内部的设备布局、人员动线做左右调整，适配不同厂房的现场布局要求。框料的截面设计采用了等壁厚的空腔结构，既可以选用铝合金挤压型材做轻量化装配，也可以根据厂区的防腐需求选用镀锌钢板折弯成型，空腔内部可预留加强筋安装位，在沿海高腐蚀、高风压区域可加装钢衬提升整体结构强度，框料和玻璃的接触位置预留了标准的胶条安装槽，可适配三元乙丙密封胶条或者硅橡胶密封胶条，满足不同密封等级的使用需求。安装边界的处理上，这款窗的外框预留了均匀分布的安装孔位，孔位间距控制在400mm以内，和墙体连接时可采用膨胀螺栓直接固定，框体和墙体之间的缝隙可采用发泡聚氨酯填充后打密封胶做防水处理，不需要额外做附框结构，适配砖混墙体、预制混凝土墙板、

　　彩钢夹芯板墙体等多种工业厂房常用的墙体结构。采光性能上，整窗的玻璃占比超过85%，均匀的分格不会在车间内部形成明显的光影条带，能让车间靠近侧墙的作业区域获得均匀的自然采光，减少白天作业区域的人工照明能耗，同时玻璃面板可根据厂区的保温需求选用普通浮法玻璃、中空钢化玻璃或者夹胶安全玻璃，满足不同气候区域的厂房保温、安全防护要求。在实际项目应用中，这类分格窗多用于机械加工车间、仓储物流库房、组装类生产车间的侧墙围护，既可以作为固定采光窗使用，也可以根据通风需求在部分分格单元加装上悬开启扇，满足车间的自然通风要求，整体结构没有复杂的异形构件，所有框料都采用标准截面型材加工，不需要开定制模具，加工成本可控，安装工艺成熟，非常适合大面积标准化厂房的批量装配使用。
