带横向锁闭结构的入户防护门结构设计

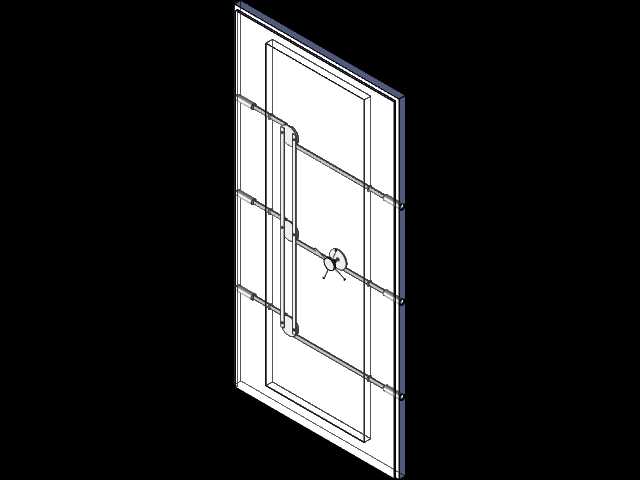

　　这款门体结构的设计初衷，是面向民用住宅入户、小型仓储隔间入口这类对防盗密闭性有基础要求的场景，区别于常规室内门的单点锁闭逻辑，整套横向贯穿式锁杆结构是整个设计的核心。从实际使用场景来看，普通入户门仅在侧边设置锁舌，受外力撞击时锁点受力集中，很容易出现门框变形后锁舌脱开的问题，而这套结构通过三根横向布置的锁杆，将锁闭时的受力均匀分散到门体的上中下三个区域，每根锁杆对应门框上的两个锁止点位，整扇门闭合后共有六个受力支撑点，哪怕单侧受到较大的侧向冲击力，力也会通过锁杆传递到整个门框的侧边，不会出现局部应力集中导致的锁具失效。

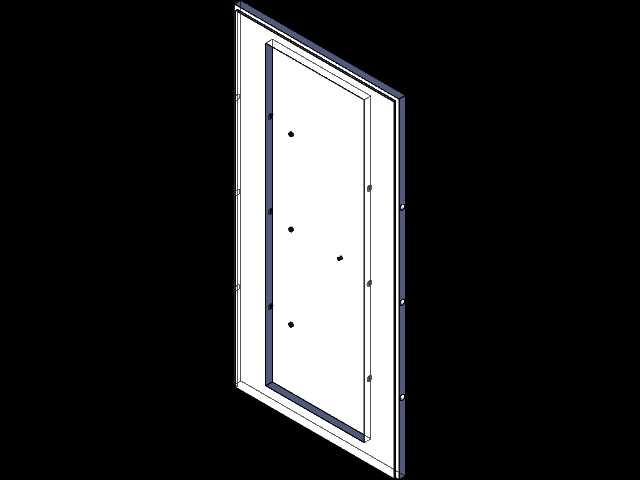

　　设计过程中首先考虑的是安装边界的适配性，常规民用住宅的入户门洞预留尺寸多为900mm宽、2100mm高的标准规格，这款门体的外形尺寸严格贴合常规门洞的安装余量，门体厚度设置为70mm，既可以容纳内部的锁杆传动结构，也不会因为过厚导致合页负载过大。门体的基础框架采用框式焊接结构，面板做了内凹式的造型筋条，一方面是为了提升门体本身的抗弯折强度，不用额外增加内部加强筋就能让面板的抗冲击能力提升40%左右，另一方面也避免了纯平面板容易出现的磕碰凹陷、大面积反光的问题，适配多数家装的简约风格。

　　锁闭结构的传动逻辑做了简化处理，中间的锁芯转动时，通过联动拨片同时带动三根锁杆同步伸缩，不需要复杂的齿轮组传动，减少了后期使用过程中卡滞的概率。每根锁杆的导向座都采用内嵌式安装，直接固定在门体的内侧加强衬板上，锁杆和导向座之间预留了0.2mm的滑动间隙，哪怕门体因为温湿度变化出现轻微变形，锁杆也能顺畅滑动不会卡涩。锁杆的伸出长度设置为20mm，这个长度既能够保证锁舌插入门框锁座后有足够的咬合深度，不会因为轻微的门框错位就导致锁舌脱出，也不会因为伸出过长导致开关门时锁杆刮蹭门框密封胶条。

　　在安装边界的处理上，门体侧边的合页安装位做了沉台设计，合页固定后表面和门体侧边齐平，不会突出影响门框的密封胶条贴合。门体和门框之间预留了3mm的均匀间隙，四周可以加装常规的橡胶密封胶条，满足基础的隔音、防尘需求。门体正面的锁具装饰盖做了圆弧过渡处理，没有突出的尖锐棱角，避免日常进出时磕碰受伤。

　　从结构可靠性的角度考虑，整套锁杆结构都布置在门体内部的封闭腔体内，日常使用过程中不会积灰，也不需要额外加注润滑油维护，锁杆本身采用冷拉圆钢加工，表面做镀锌防锈处理，长期使用也不会出现锈蚀卡滞的问题。门体的内外面板都采用咬合折边结构，和内部框架连接时采用点焊加结构胶的复合连接方式，避免长期开关门的震动导致面板松动异响。

　　实际选型适配的时候，这款门体结构可以直接适配常规的民用入户门门框，不需要对现有门洞做额外的改造，合页的安装孔位和市面上主流的防盗门框孔位通用，替换旧门的时候可以直接安装，降低施工的改造成本。锁芯采用通用规格的入户门锁芯，后期如果需要更换锁芯，不需要拆解整个门体的内部结构，直接从正面拆卸锁具装饰盖就能完成更换，维护便利性比传统的多锁点防盗门更好。

　　在结构建模的过程中，所有的配合间隙都做了公差校核，锁杆和导向座的配合采用H8/f7的间隙配合，锁杆伸出后和门框锁座的对位偏差允许范围在±2mm以内，哪怕安装的时候门框有轻微的对位偏差，也能保证锁杆顺利插入锁座，不会出现关不上门的问题。门体的重量控制在45kg以内，常规的三个4寸合页就能完全支撑，不需要额外加装承重辅助件，安装的时候两个工人就能完成搬运和固定，不需要动用大型吊装设备。
