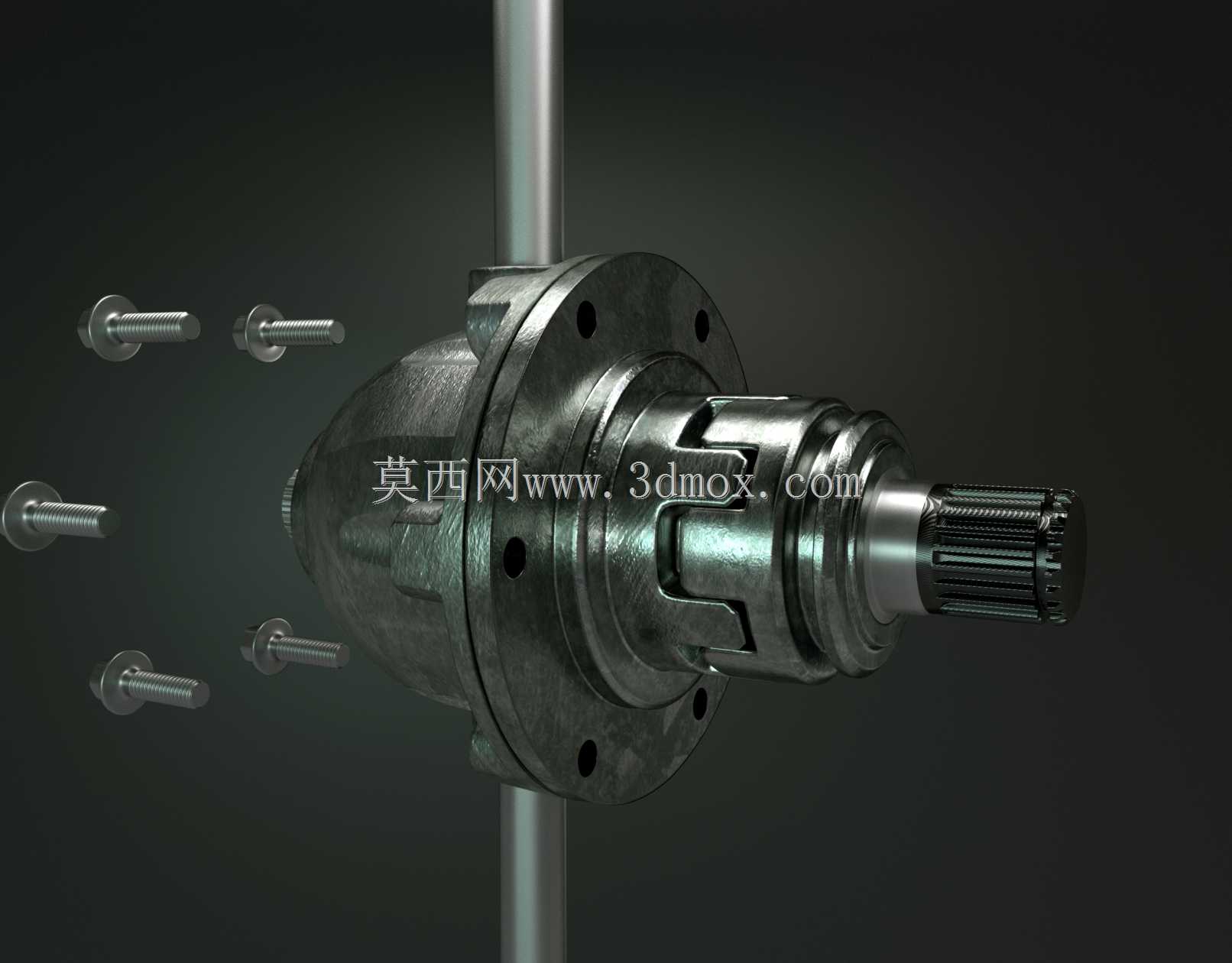

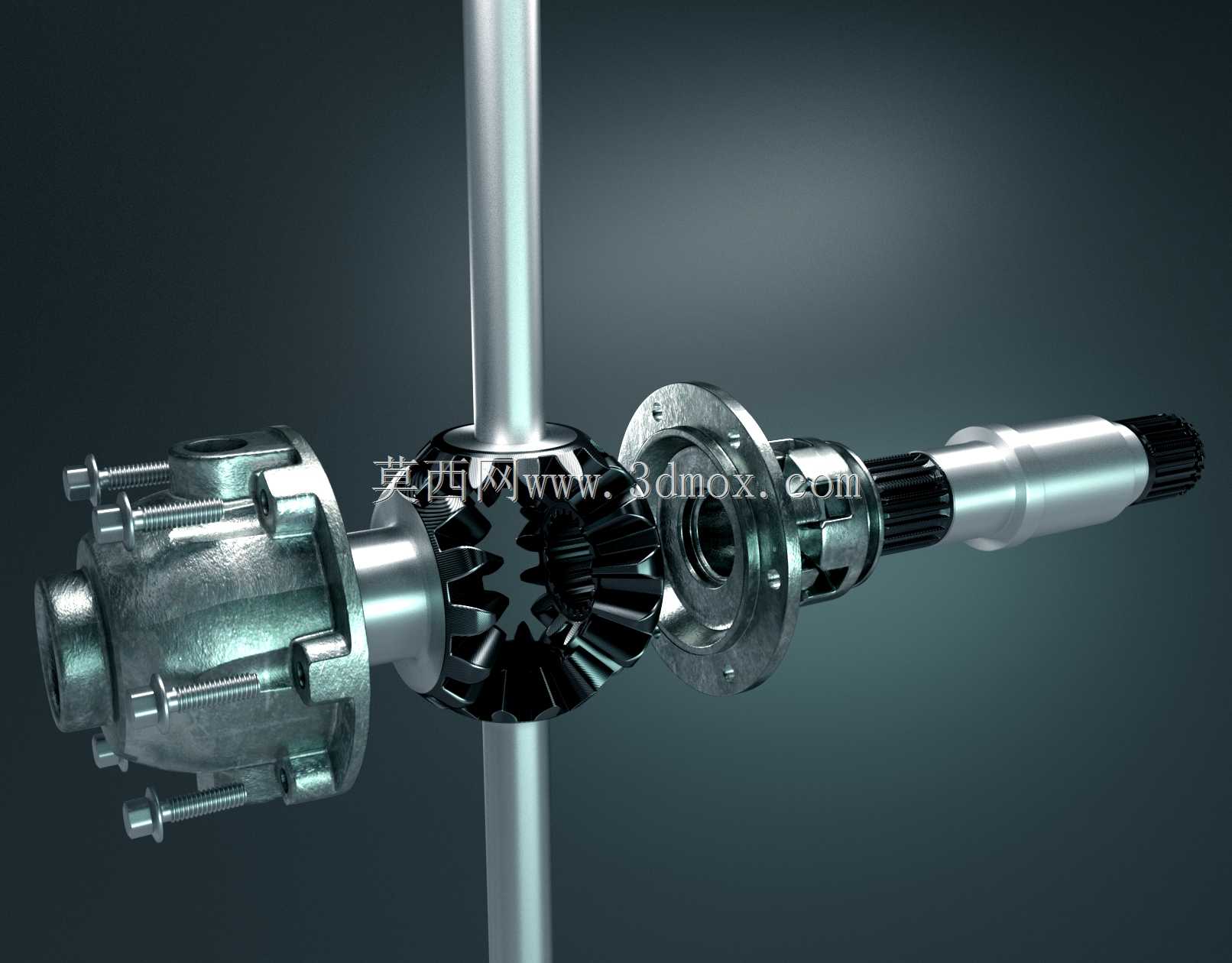

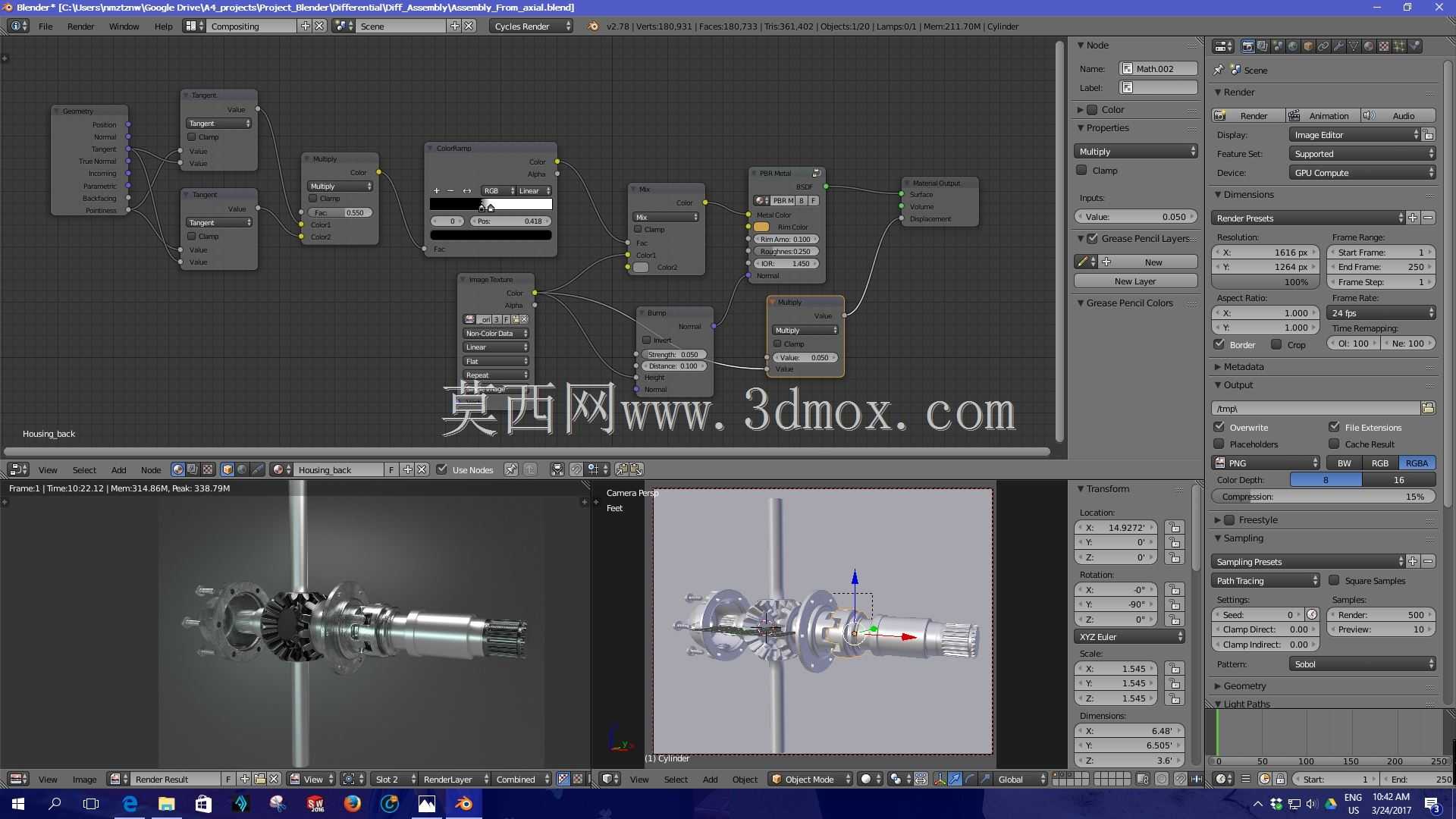

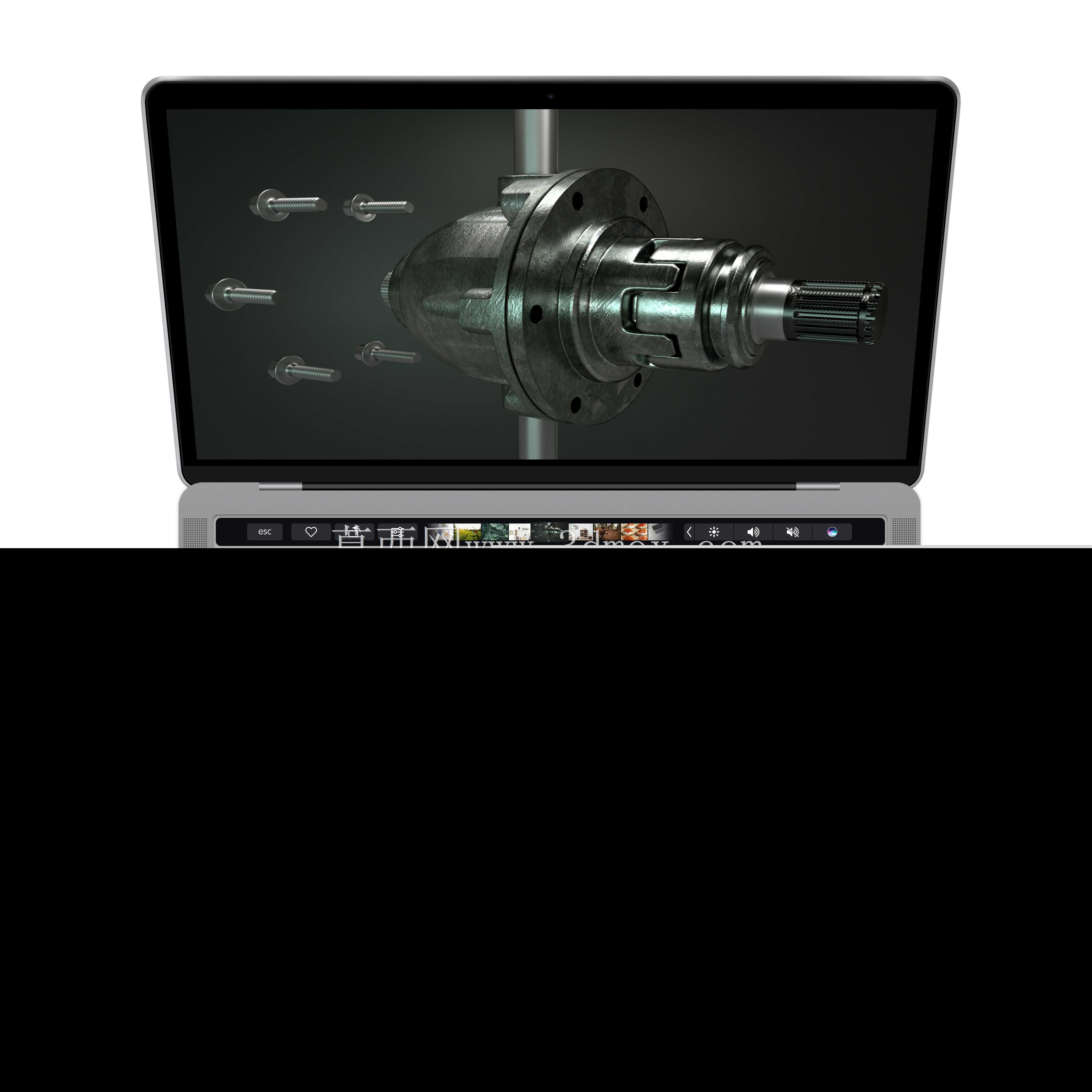

  差速器作为汽车驱动桥核心传动部件,核心作用是在车辆行驶过程中,允许两侧驱动轮以不同转速转动,既保障直线行驶时两侧车轮滚动距离一致减少轮胎磨损,也能在转弯工况下让内侧车轮转速低于外侧车轮,避免轮胎拖滑、提升转向平顺性,广泛适配乘用车辆、商用载货车辆、工程作业车辆的底盘传动系统,是动力传递路径中衔接主减速器与驱动半轴的关键结构。这套差速器齿轮组采用对称式锥齿轮布局,核心包含四个行星锥齿轮、两个半轴锥齿轮、十字行星齿轮轴、差速器壳体以及配套连接法兰与半轴连接段,行星齿轮空套在十字轴的四个轴颈上,可随差速器壳体公转的同时绕十字轴轴颈自转,半轴齿轮通过花键与两侧驱动半轴连接,与行星齿轮保持常啮合状态。从安装边界来看,

  差速器壳体两端通过轴承支撑在主减速器壳体内,输入端法兰与主减速器从动齿轮刚性连接,接收经变速器、传动轴传递来的动力,两侧半轴输出端的花键参数需匹配对应车型的半轴花键规格,壳体外轮廓的安装止口直径、轴承位轴径需与主减速器壳的安装座孔公差配合,整体轴向尺寸需适配驱动桥的内部安装空间,避免与桥壳内壁、半轴油封等周边部件发生运动干涉。设计过程中首先要匹配整车动力参数,根据发动机最大输出扭矩、变速器传动比、主减速比计算差速器齿轮所需承受的最大载荷,确定锥齿轮的模数、齿面压力角、分度圆直径等核心参数,行星齿轮与半轴齿轮的啮合间隙需控制在合理范围,既要保证齿面充分润滑减少磨损,也要避免间隙过大导致传动冲击、异响。差速器壳体采用分体式结构,

  通过螺栓将左右壳体紧固为整体,十字轴的安装槽在合箱时精准定位,保证四个行星齿轮轴颈的同轴度、位置度符合设计要求,避免齿轮啮合偏载导致齿面早期点蚀、断齿。齿轮齿面采用渗碳淬火处理提升表面硬度与耐磨性,芯部保留足够韧性应对冲击载荷,啮合齿面的接触印痕需通过涂色法检验,保证接触区域位于齿面中部,沿齿高、齿长方向的接触比例符合传动齿轮设计规范,减少传动过程中的噪音与振动。在实际工况中,车辆直线行驶时,主减速器从动齿轮带动差速器壳体、十字轴整体转动,行星齿轮随壳体公转,此时两侧车轮行驶阻力一致,行星齿轮不自转,两侧半轴齿轮转速与差速器壳体转速相同,动力平均分配给两侧驱动轮;当车辆转弯或行驶在不平路面时,两侧车轮行驶阻力出现差值,

  行星齿轮在随壳体公转的同时产生自转,吸收两侧半轴的转速差,让外侧车轮转速高于差速器壳体转速、内侧车轮转速低于差速器壳体转速,两侧车轮转速之和始终等于两倍差速器壳体转速,保证车轮始终处于纯滚动状态。这套结构的建模过程严格遵循机械设计公差规范,所有配合面的尺寸公差、形位公差都按照传动部件的精度等级设定,花键参数、螺栓连接孔的位置度、轴承位的圆柱度都符合实际加工要求,可直接用于结构教学、传动原理演示、新车型传动系统方案匹配验证,也能作为差速器维修、装配培训的可视化参考素材,帮助从业者直观理解锥齿轮差速器的内部构造、动力传递路径与工作逻辑,在结构设计阶段可通过调整齿轮模数、壳体尺寸快速适配不同吨位、不同动力等级的车型需求,缩短传动系统的研发验证周期。
