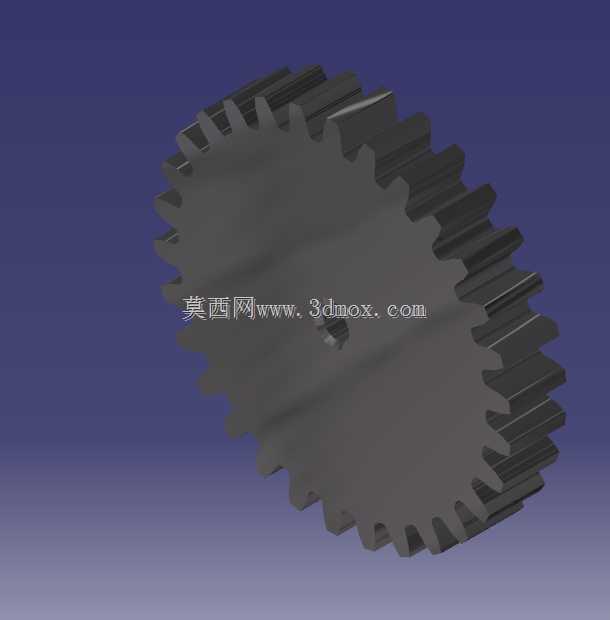

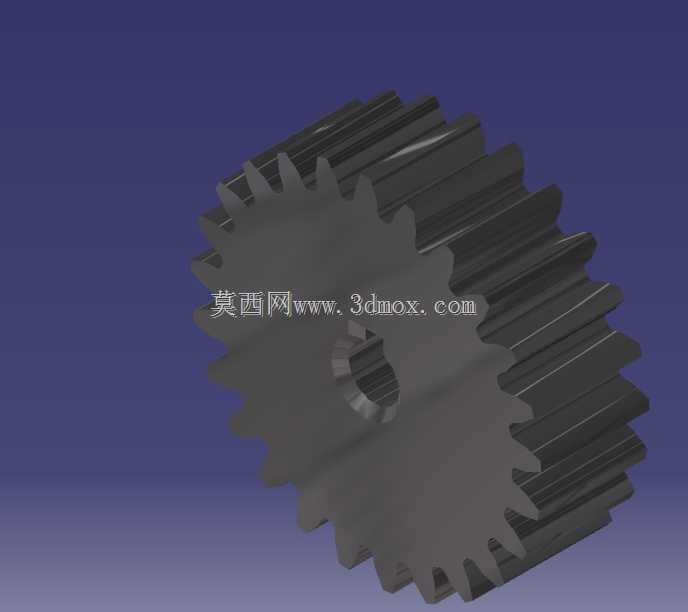

参数化直齿圆柱传动齿轮结构

　　在常规机械传动系统的布局里，这类直齿圆柱齿轮往往承担着平行轴间动力与转速传递的核心作用，从中小型输送设备的动力端减速单元，到工装夹具的回转驱动结构，再到小型机床的进给传动链路，都能见到这类参数化齿轮的应用身影。不同于定制化的非标准齿形件，这类参数化构建的齿轮在建模阶段就预留了齿形参数、内孔安装尺寸、齿宽、轮毂厚度的调整接口，设计人员不需要从零开始绘制渐开线齿廓，只需要根据实际传动比、中心距、负载要求调整对应参数，就能快速生成符合啮合要求的齿轮实体，大幅缩短传动结构的设计迭代周期。

　　从实际使用场景来看，这类齿轮适合安装在两轴平行度公差控制在IT7级以内的传动工位，安装时需要保证啮合齿面的接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，才能避免偏载导致的齿面过早磨损。齿轮中心的内孔为安装基准面，建模时已经按照常用的平键连接标准预留了键槽结构，装配时可以直接与对应直径的传动轴配合，不需要二次加工基准面，轮毂部分的厚度按照齿宽的0.8-1.2倍区间做了参数化适配，既不会因为轮毂过薄导致安装时压溃开裂，也不会因为轮毂过厚占用过多的轴向安装空间。

　　齿形部分采用标准渐开线齿廓建模，齿顶高系数、顶隙系数均按照通用机械传动的常规取值设置，齿根部分做了标准的圆角过渡，避免应力集中导致的轮齿断裂风险，在做有限元校核的时候，可以直接基于这个模型划分网格，针对不同的负载工况添加约束，就能快速得到齿面接触应力、齿根弯曲应力的计算结果，不需要再对齿根圆角做简化处理。齿宽的参数设置也考虑了不同传动功率的适配需求，小功率轻载工况下可以适当减小齿宽缩小整体结构体积，重载工况下可以增大齿宽提升单齿的承载能力，不需要重新调整齿形的其他参数就能完成适配。

　　在设备维护层面，这类参数化齿轮的互换性更强，因为所有结构尺寸都可以通过参数溯源，当设备上的齿轮出现磨损需要更换时，只需要提取对应参数就能快速生成加工图纸，不需要对磨损件做全尺寸测绘，大幅降低备件的准备周期。在装配调试阶段，这类齿轮的轴向定位可以通过轴用挡圈或者轴肩实现，建模时已经在轮毂端面预留了挡圈安装的空间余量，不会出现定位件与齿面干涉的问题。

　　从传动特性来看，直齿圆柱齿轮在啮合时不存在轴向力，对支撑轴承的轴向承载能力要求更低，适合用在结构紧凑、不方便安装止推轴承的传动工位，啮合过程中轮齿沿全齿宽同时进入和退出啮合，传动的瞬时传动比稳定，不会出现斜齿轮传动时的轴向窜动问题，在对传动精度要求较高的进给机构里，这类齿轮的传动回差可以通过齿厚偏差的参数调整来控制，满足不同精度等级的传动需求。建模过程中对齿面的粗糙度要求也做了隐含的结构适配，齿面作为啮合工作面，结构表面平滑无建模缺陷，后续加工时可以直接按照对应的粗糙度要求安排滚齿、剃齿或者磨齿工序，不需要对模型做几何修复。
