汽车传动系统差速器内部结构展示

　　在整车传动系统的布局中，差速器是连接主减速器与两侧驱动轮的核心传动部件，主要应用于各类需要实现两侧驱动轮转速差的轮式行走设备中，覆盖乘用车辆、商用载货车辆、工程作业轮式机械等多个应用场景。日常车辆行驶过程中，遇到弯道、不平路面、两侧轮胎附着系数不一致的工况时，差速器能够自动调整两侧驱动轮的输出转速，避免轮胎出现滑拖、硬磨的问题，既可以降低轮胎的异常磨损，也能保障车辆转向过程的平顺性，减少传动系统的附加冲击载荷。

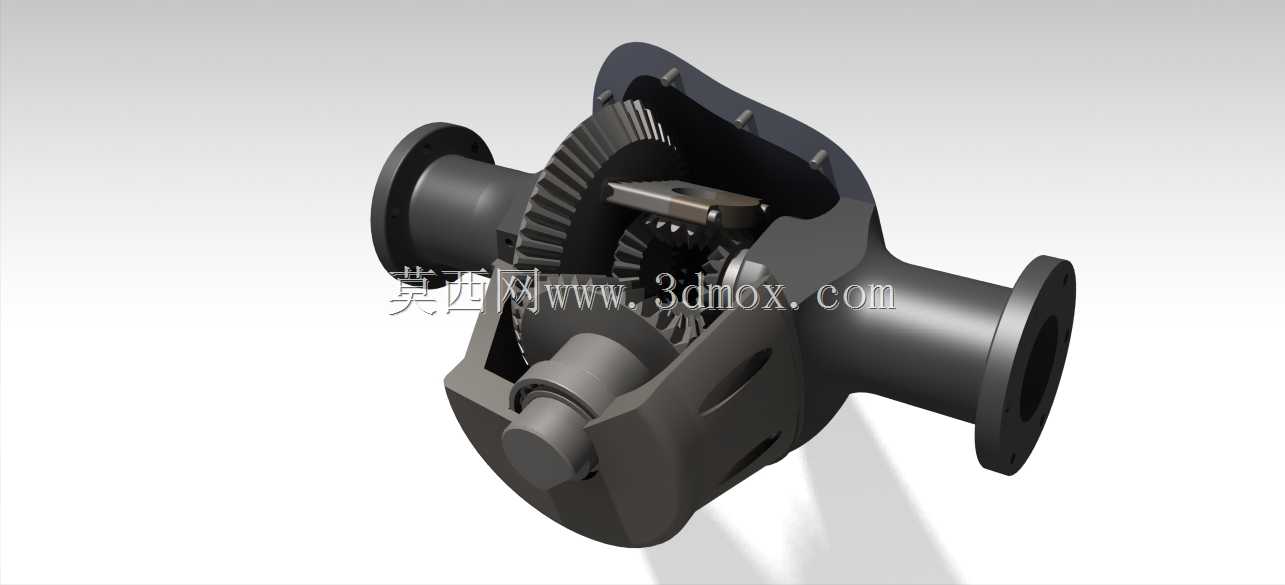

　　从功能特性来看，这套差速器采用对称式锥齿轮结构，核心包含差速器壳体、行星齿轮、半轴齿轮、行星齿轮轴、连接法兰几个核心部分。动力从主减速器的从动锥齿轮输入后，直接带动差速器壳体同步转动，行星齿轮随壳体做公转运动的同时，可根据两侧半轴的阻力差绕行星齿轮轴做自转，以此实现两侧半轴齿轮的转速差，满足转弯时外侧车轮转速高于内侧车轮的实际需求。当车辆直线行驶时，两侧车轮行驶阻力一致，行星齿轮仅随壳体公转，不发生自转，此时两侧半轴齿轮与差速器壳体保持同转速运转，动力均匀分配给两侧驱动轮。

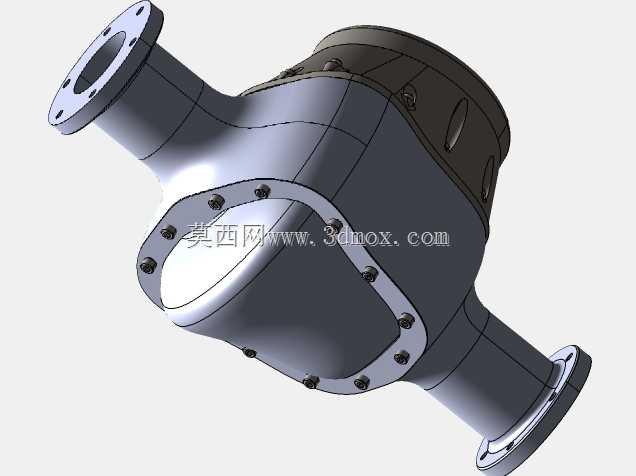

　　在设计思路上，这套差速器的壳体采用分体式铸造成型后加工的结构，既满足内部齿轮组件的装配空间需求，也预留了主减速器从动齿轮的安装定位面，两侧的法兰接口分别对应两侧半轴的安装位，输入侧的法兰结构匹配主减速器的动力输出连接。设计过程中首先需要匹配整车的主减速比，确定半轴齿轮与行星齿轮的模数、齿数、压力角参数，保证齿轮啮合的重合度满足传动强度要求，避免大扭矩输出时出现轮齿折断、齿面点蚀的失效问题。行星齿轮轴的定位采用十字轴式结构，四个行星齿轮对称布置，能够平衡传动过程中的径向力，降低壳体的局部载荷集中，提升整体结构的承载能力。壳体外部的加强筋结构并非冗余设计，一方面是提升壳体的结构刚度，承受齿轮啮合产生的径向分力与轴向分力，避免壳体受力变形导致齿轮啮合间隙变化，另一方面也能在齿轮运转搅油时，引导润滑油流向各个啮合点位与轴承配合面，保证润滑充分，降低运转过程中的温升与磨损。

　　从安装边界来看，这套差速器的整体外形围绕驱动桥的内部安装空间设计，两侧法兰的安装止口尺寸匹配对应车型的半轴套管配合公差，输入侧的连接法兰定位基准与主减速器从动齿轮的安装端面保持严格的同轴度要求，装配时需要保证差速器壳体两端的轴承安装位同轴度误差控制在允许范围内，避免运转过程中出现卡滞、异响的问题。差速器的整体轴向尺寸需要匹配驱动桥桥包的内部空间，预留足够的齿轮运转间隙，避免齿轮转动时与桥壳内壁发生运动干涉。两侧输出法兰的螺栓孔分布圆直径、螺栓规格统一按照对应整车的半轴连接标准设计，保证装配时的互换性，不需要额外加工转接结构即可完成与半轴的连接。

　　在实际选型匹配过程中，需要根据整车的满载轴荷、发动机最大输出扭矩、轮胎滚动半径来校核差速器齿轮的接触强度与弯曲强度，这套结构的齿轮参数适配中等功率的乘用车辆与轻型载货车辆，能够满足常规铺装路面与非铺装路面的行驶扭矩传递需求。齿轮的啮合间隙调整是装配过程中的核心工序，需要通过调整垫片的厚度来控制半轴齿轮与行星齿轮的啮合侧隙，侧隙过大会导致传动冲击、倒车异响，侧隙过小则会导致润滑不足、轮齿过热烧蚀。差速器壳体上开设的润滑油孔位置正对齿轮啮合区，能够保证车辆在不同倾斜角度行驶时，润滑油都能顺利进入啮合面，形成稳定的油膜，减少干摩擦的出现。另外，行星齿轮与行星齿轮轴之间预留了合理的配合间隙，配合表面做了硬化处理，能够承受行星齿轮自转时的相对滑动摩擦，延长部件的使用寿命。
