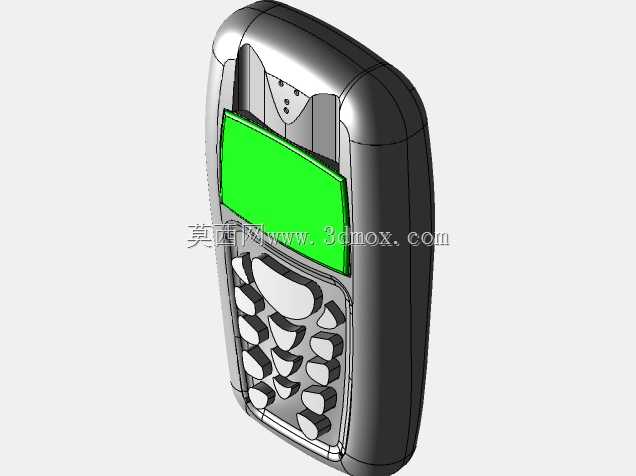

直板按键功能手机外观结构三维数模

　　这款直板按键功能手机的三维结构数模，完整还原了入门级通讯手持终端的典型设计逻辑，从结构布局到外观曲面都贴合量产机型的工程落地要求。先从实际应用场景来看，这类功能机主要面向户外作业、老年用户群体、备用机需求场景，不需要复杂的智能系统负载，核心满足基础语音通讯、短信收发的刚需，因此结构设计上优先考虑握持稳定性、按键操作容错率、整机抗跌落性能，没有冗余的结构设计。从产品功能特性来看，数模完整呈现了前壳按键区域、屏幕视窗、电池仓后盖、侧边弧度的全部结构细节：屏幕区域做了下沉式的视窗槽设计，预留了显示屏安装的定位台阶与粘胶位，屏幕周边的壳体壁厚均匀控制在1.8mm，既保证壳体强度，也避免注塑成型时出现缩痕；按键区域采用独立凸点按键布局，

　　每个按键的键帽弧度贴合指腹按压曲面，按键之间的间隙预留0.3mm的装配公差，避免按键卡滞，数字按键与功能按键做了分区高度差，功能键区域凸起高度比数字键高0.5mm，方便盲操作时快速定位功能键。设计思路上，整机采用一体化前壳+可拆卸后盖的经典结构，侧边曲面从屏幕边缘向中框顺滑过渡，握持时的贴合面弧度匹配成年人手掌的自然握持曲线，整机厚度控制在22mm，宽度52mm，长度110mm，单手握持时拇指可以覆盖全部按键区域，不需要调整手持位置就能完成全部操作；中框位置没有做额外的装饰件凸起，避免跌落时应力集中导致壳体开裂，四个边角都做了R3.5的圆角过渡，跌落时可以分散冲击载荷。从安装边界来看，数模里预留的屏幕安装位尺寸适配1.

　　5英寸单色液晶屏，屏幕FPC走线槽从屏幕下方延伸至主板仓，走线槽深度1mm，宽度4mm，足够容纳屏线与屏蔽层；按键下方的DOME片安装区域做了平面度0.1mm的基准面，保证按键触发的手感一致性；电池仓尺寸适配1000mAh容量的柱状锂电池，仓壁做了电池定位筋，防止电池晃动导致触点接触不良，后盖与前壳的卡扣位置均匀分布在整机四周，每个卡扣的扣合量控制在0.8mm，既保证装配后的扣合紧密度，也方便用户拆卸更换电池。整机的壳体分模线设置在侧边中框的切线位置，分模面顺滑无尖角，注塑成型时可以减少飞边产生，后续表面处理可以做磨砂晒纹，提升握持时的防滑性能，也不容易残留指纹与划痕。从结构强度校核的角度，数模里的壳体加强筋都设置在螺丝柱周边、

　　屏幕安装位内侧、电池仓侧壁位置，筋位厚度0.8mm，不会导致壳体表面出现缩印，同时能提升整机的抗扭强度，在1米高度自由跌落至水泥地面的工况下，壳体不会出现开裂，屏幕视窗位置也不会因为变形挤压导致屏幕碎裂。这类结构设计没有追求超薄外观，所有结构细节都服务于耐用、易操作、易装配的核心需求，主板安装位预留了通用功能机主板的定位孔与螺丝柱，螺丝柱内径1.4mm，外径3.2mm，足够承受M1.2螺丝的锁附扭矩，不会出现螺丝柱爆裂的问题；听筒出声孔设置在屏幕上方的前壳位置，出声孔直径1mm，共6个均匀排布，孔位内侧做了防尘网粘贴的台阶位，避免灰尘进入听筒腔体；麦克风拾音孔设置在键盘下方的前壳底端，拾音孔做了斜向导向结构，提升通话时的拾音效果，同时避免异物直接进入麦克风腔体。
