船用Ronstan凸轮夹板三维结构设计

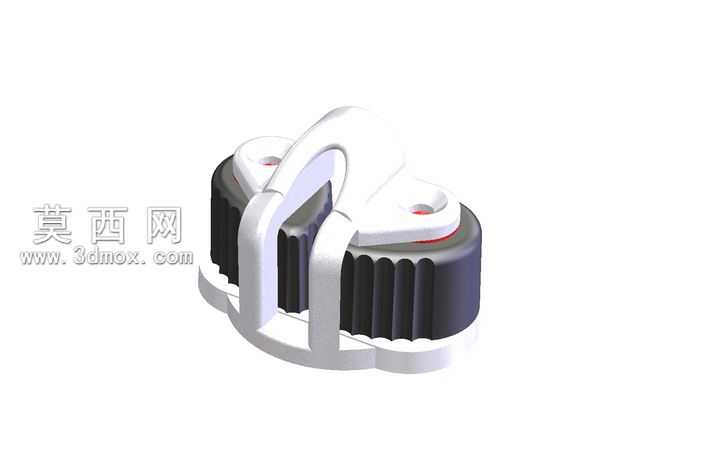

本作品为船用Ronstan凸轮夹板的三维建模设计，整体建模过程依托参数化三维设计软件完成，首先从海洋小艇甲板配件的实际使用需求出发，梳理凸轮夹板的核心功能逻辑：该部件主要用于帆船、小型游艇甲板上的绳缆快速锁止与释放，需要在绳缆受拉时自动咬合锁止，手动扳动即可快速松脱，同时要兼顾海洋高盐高湿环境下的耐腐蚀性与操作顺滑度。建模阶段首先绘制整体基座的草图轮廓，基座采用带圆弧过渡的流线型造型，既减少甲板上的尖锐凸起避免磕碰，也能降低海水流动带来的阻力，基座上预留两个沉头安装孔，用于通过紧固件将夹板固定在甲板安装位，沉孔深度经过精确计算，保证安装后螺栓头完全埋入基座平面不突出。两侧的凸轮锁止块是整个结构的核心，建模时重点还原凸轮的偏心曲面轮廓，曲面弧度经过反复调整，保证不同直径的绳缆穿入后，受拉时凸轮会在摩擦力作用下自动偏转，将绳缆紧紧压在中间的导向槽内，拉力越大锁止力越强，不会出现绳缆滑脱的问题；凸轮与基座之间的转轴位置做了间隙配合的结构设计，预留转动空间同时避免旷量过大导致锁止失效。中间的导向槽内壁做了微圆弧过渡，避免尖锐棱边磨损绳缆外层的编织层，延长绳缆使用寿命。顶部的扳动拨片采用符合人体工学的弧形凸起造型，表面做防滑纹理设计，即使操作人员戴防滑手套或者手部沾有水渍，也能轻松扳动拨片带动凸轮转动释放绳缆。材质渲染阶段，基座与拨片部分采用高强度工程塑料材质，添加哑光白色的塑料质感，模拟玻纤增强尼龙的材质表现，表面做细微的磨砂纹理处理，避免阳光直射下产生眩光影响甲板操作；凸轮部分采用黑色耐磨复合材质，表面添加细微的颗粒质感，模拟耐磨橡胶与工程塑料复合的材质特性，增大与绳缆之间的摩擦力；安装孔边缘的金属衬套做亮面金属渲染，模拟不锈钢衬套的金属光泽，还原海洋五金配件常用的不锈钢嵌件结构，避免塑料孔位长期受螺栓压紧出现开裂问题。整体装配完成后进行了干涉检查，确认凸轮转动全程不会与基座、拨片产生结构干涉，转动行程符合实际操作需求，所有棱边都做了R0.5以上的圆角处理，没有尖锐毛刺结构，完全符合船用五金的安全设计要求。
