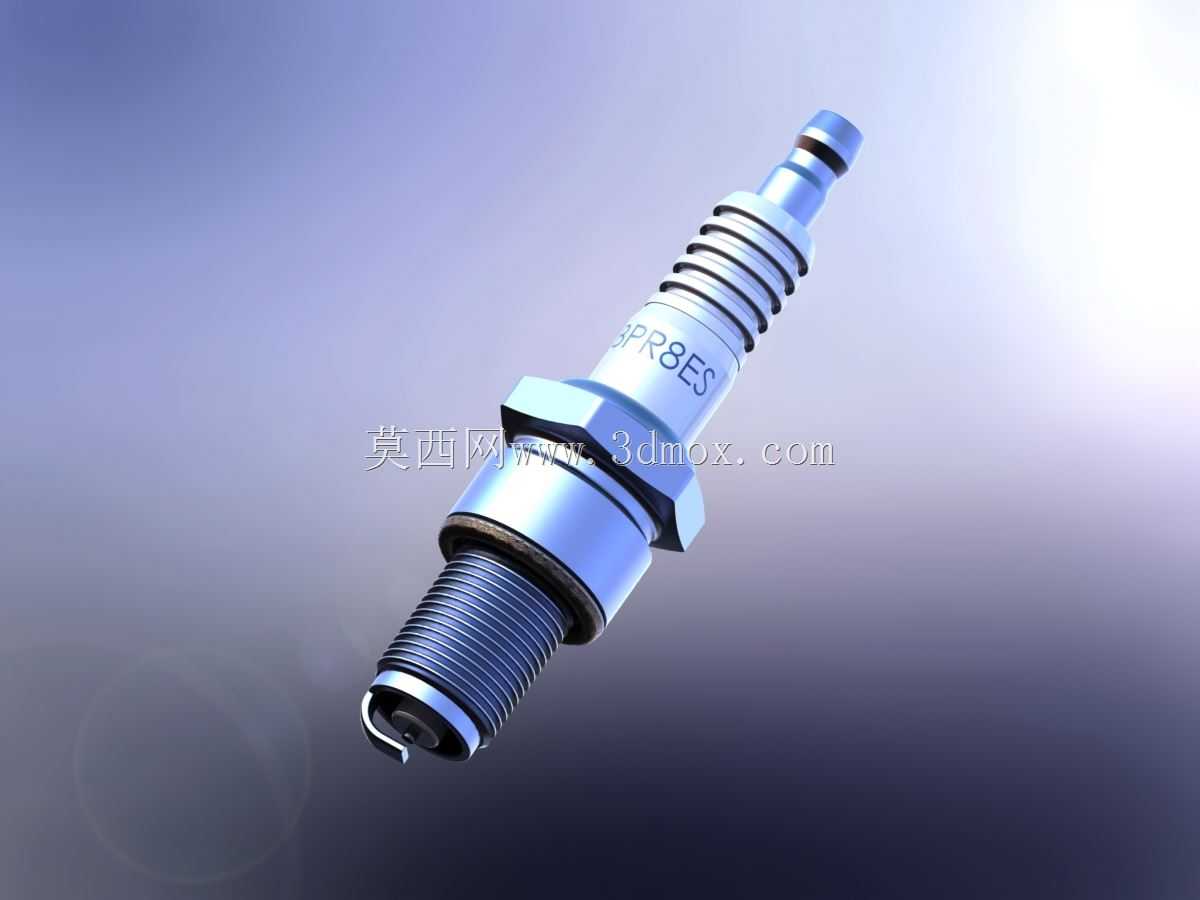

摩托车汽油机用BPR8ES火花塞结构设计

　　这款火花塞的结构设计完全围绕小排量高转速汽油机的点火需求展开，首先从安装边界来看，主体采用M14×1.25的标准公制螺纹，螺纹旋合长度设计为19mm，适配绝大多数中小排量跨骑、踏板摩托车的气缸盖安装孔位，安装时的拧紧力矩控制在25-30N·m区间即可保证密封性能，不会出现螺纹滑牙或者气缸盖密封面压溃的问题。上部的六角对边尺寸为16mm，匹配常规火花塞套筒的作业空间，不会和周边的散热鳍片、高压点火线接头产生干涉。

　　从功能特性层面来说，绝缘体采用高氧化铝陶瓷材质，裙部设计为突出式结构，在发动机高负荷运转时能保持合适的自清洁温度，既不会因为温度过低积碳跨连电极导致点火失效，也不会因为温度过高引发炽热点火造成发动机早燃。中心电极与侧电极的间隙设定为0.7-0.8mm，匹配常规电容放电式点火系统的输出电压，在10-15kV的点火电压下就能稳定击穿混合气形成电火花，保证每个做功冲程的点火可靠性。上部的金属壳体带有多道环形滚压筋，和陶瓷绝缘体之间通过耐高温密封填料压实，在燃烧室持续的高温高压燃气冲击下不会出现漏气问题，接线端采用标准卡扣式结构，和高压阻尼点火线的接头配合紧密，车辆行驶过程中的振动不会导致接头松脱断电。

　　实际应用场景中，这款热值等级为8的冷型火花塞，适配压缩比在9.5:1-11:1之间的自然吸气汽油机，除了常规的通勤摩托车，也可用于通用小型汽油机、园林机械动力、小型发电机组的点火系统。设计过程中重点考虑了不同工况下的适应性：在发动机怠速运转时，陶瓷裙部的温度能维持在450℃以上，避免燃油不完全燃烧产生的积碳附着在绝缘体表面；在全负荷高转速持续运转时，电极端部的温度不会超过850℃，防止电极过度烧蚀缩短使用寿命。

　　建模过程中对各个配合面的公差做了严谨设定：螺纹部分采用6g级公差，和气缸盖的内螺纹配合间隙控制在合理范围，既保证安装顺畅，又能通过铜质密封垫圈压实实现燃气密封；陶瓷绝缘体和金属壳体的配合面采用过盈配合，过盈量控制在0.08-0.12mm，经过高温工况下的热胀冷缩也不会出现松动移位；电极部分的同轴度公差控制在0.1mm以内，保证中心电极和侧电极的对中精度，避免点火间隙偏移导致的各缸点火能量不一致。

　　从结构细节来看，侧电极采用镍基合金材质焊接在壳体下端面，焊接位置做了圆滑过渡处理，避免应力集中在焊接根部导致长时间使用后侧电极断裂脱落；中心电极内部带有铜芯导热结构，能快速将电极端部的热量传递到壳体螺纹部分，再通过气缸盖的散热结构散发出去，平衡不同工况下的电极温度。上部的接线螺母采用滚花设计，手工调整点火间隙或者拆装检修时，接线端不会因为拧动出现跟转损坏内部密封结构的问题。整个零件的外形没有多余的突出结构，安装后突出燃烧室的部分长度经过反复校核，不会和活塞在上止点时的顶部轮廓产生运动干涉，也不会因为伸入燃烧室过短导致火焰核心传播距离过长，影响混合气的燃烧效率。
