Ronstan帆船用小提琴式滑轮块三维设计

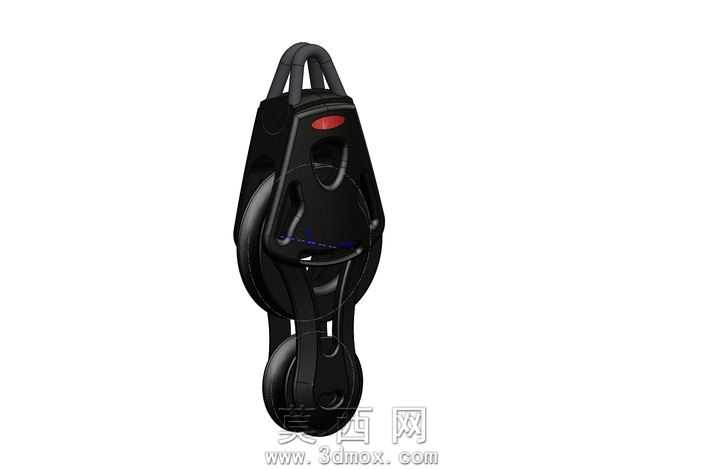

本作品为帆船索具系统专用的Ronstan系列小提琴式滑轮块三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，完整还原了该款五金配件的工业级结构细节与外观特征。建模阶段首先梳理滑轮块的功能逻辑：该部件作为帆船绳索导向、受力传导的核心索具，需要同时满足低摩擦转动、高载荷承重、轻量化防腐蚀的使用需求，因此建模时先以基准面定位搭建整体轮廓骨架，确定上下夹板的弧形受力走向、滑轮安装腔的同轴度基准、顶部挂接结构的挂载角度，以及底部绳索导向槽的倾斜弧度，确保整体结构符合55毫米规格小提琴块的尺寸比例。零件拆分建模阶段，分别完成左右对称的高强度工程塑料夹板、内置的滑轮转轮、轮轴固定结构、顶部的绳索挂接环、侧面的弹性锁扣结构的独立建模，对夹板表面的减重镂空槽、防滑纹理、品牌标识凹槽，以及滑轮轮面的绳索导向圆弧都做了精细化的曲面处理，避免出现生硬的棱角转折，还原真实产品的注塑成型工艺特征。装配阶段严格按照实际产品的装配逻辑添加配合约束，确保滑轮可绕轮轴实现顺畅转动，夹板开合结构的限位准确，各部件之间无干涉错位，完整还原产品的活动结构特性。材质与渲染阶段，针对产品的使用场景赋予对应材质：夹板部分添加添加了玻璃纤维增强尼龙材质，调整材质的粗糙度参数还原工程塑料哑光磨砂的表面质感，局部红色标识区域赋予硬质耐磨塑料材质，内置滑轮与轮轴部分添加自润滑工程塑料与金属轴芯的复合材质，顶部挂接结构赋予高强度不锈钢金属材质，调整金属材质的反射参数还原 marine 级五金的防腐蚀表面处理效果。渲染时采用柔和的影棚布光，以纯白背景突出产品的轮廓结构，通过多角度光源展现夹板曲面的弧度变化、镂空结构的通透感，以及不同材质之间的质感差异，最终呈现的渲染效果可直观展现该款滑轮块的结构设计与外观特征，可用于帆船配件的结构演示、产品选型展示、五金配件设计参考等场景。
