工业区液体商店不稳定冲洗管路装置

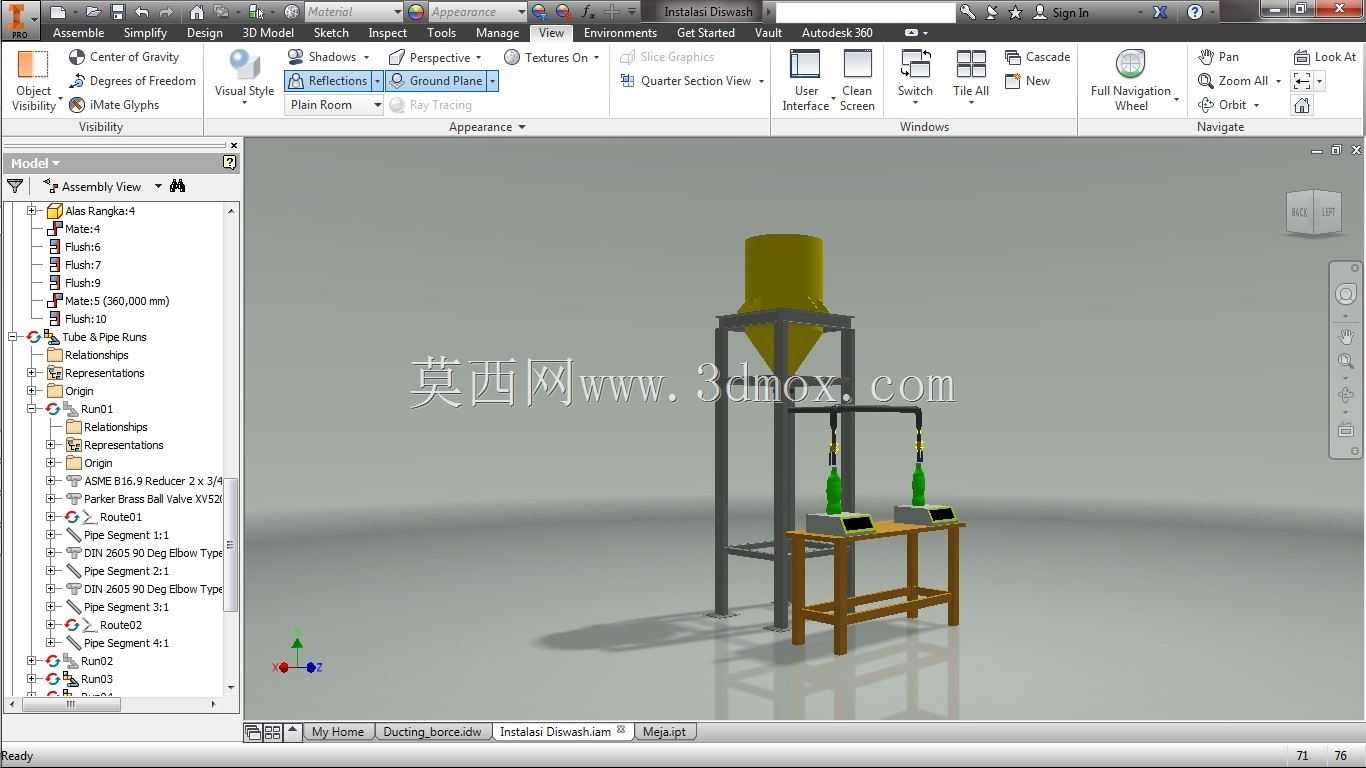

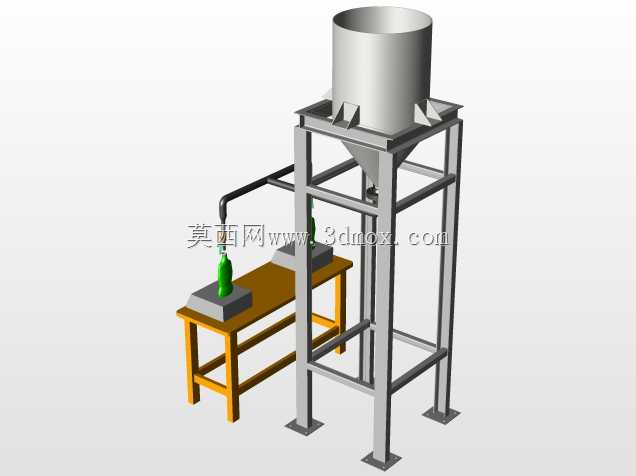

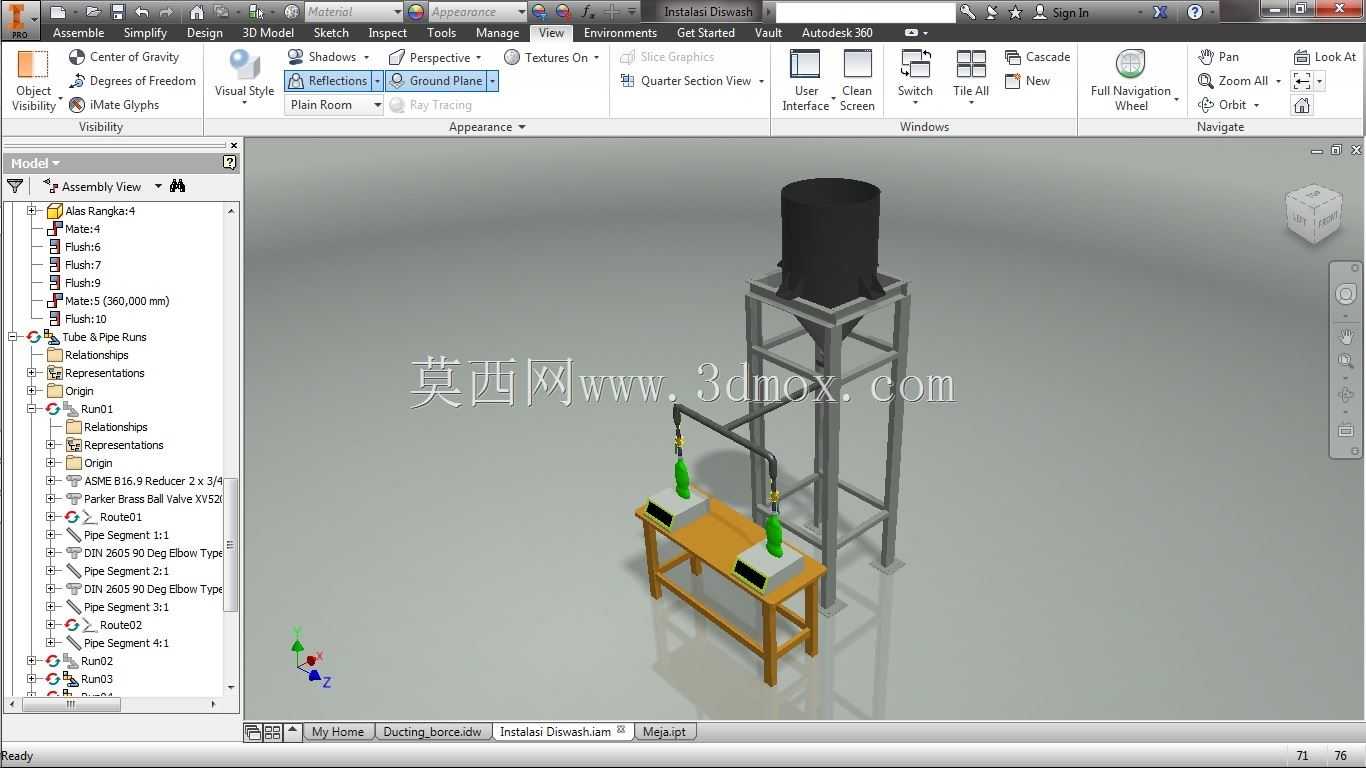

　　这套装置的设计初衷，是解决工业区零散液体售卖点位的容器冲洗作业痛点——这类点位日常需要承接大量零散客户的液体分装需求，反复使用的接液容器、分装工位台面容易残留液渍、积尘，传统手动冲洗方式耗水量大、冲洗覆盖范围不稳定，还容易造成冲洗废液随意流散的问题。整套装置采用高位储液的布局逻辑，顶部设置立式圆柱储液罐体，罐体通过方形型钢焊接的框架式支架架高，利用重力势能提供冲洗管路的初始水压，省去了额外配置增压泵的成本，也降低了点位的用电布设要求，适配工业区零散点位的简易布设条件。储液罐底部采用锥斗式收口设计，能避免罐内冲洗液积存残留，减少长期使用后的沉渣堆积问题，锥斗出口处通过法兰结构连接输送管路，管路沿支架立柱向下布设后做水平延伸，

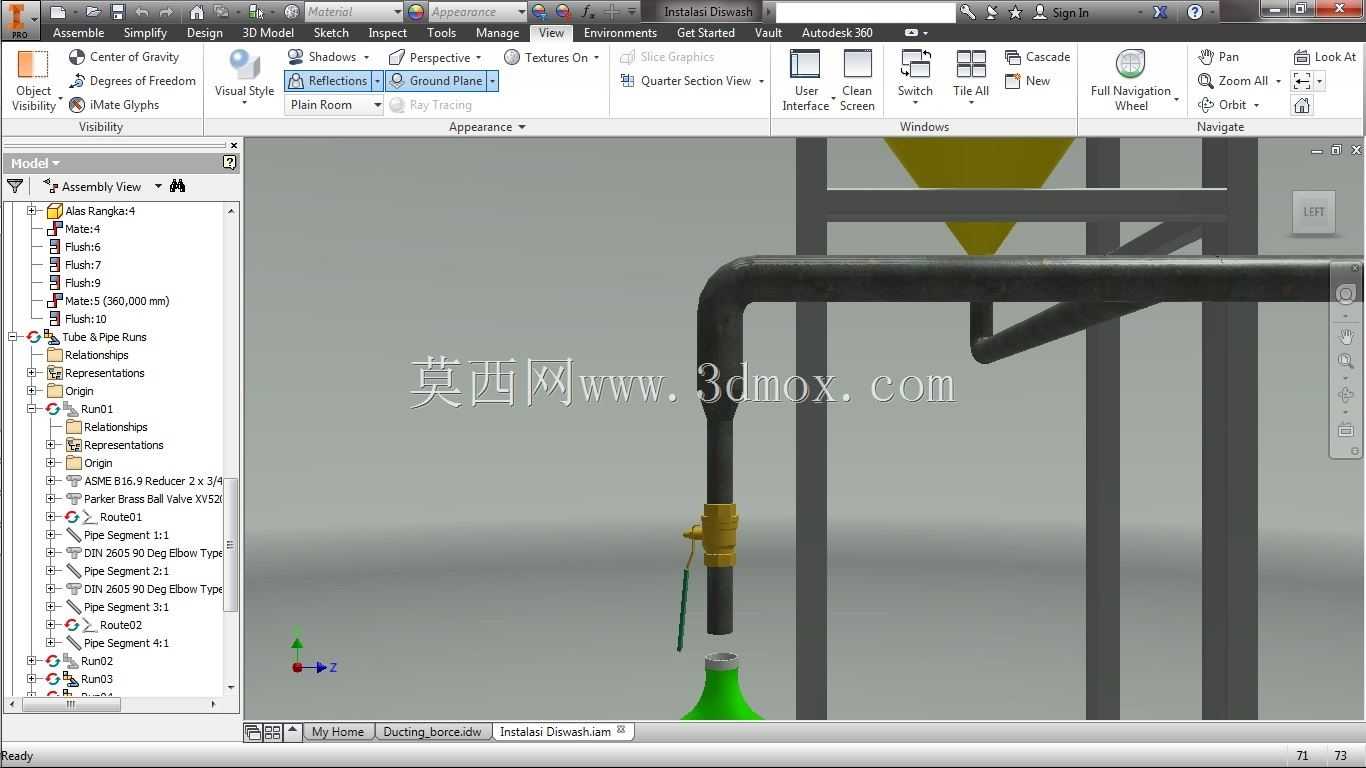

　　横跨两个并排的冲洗工位上方。两个冲洗工位固定在一张实木框架的操作台上，操作台采用四条方料支腿加横撑加固的结构，台面预留了冲洗废液的导流槽位，每个工位上方的管路末端都设置了手动控制的冲洗阀，阀口朝下对准工位中心，操作人员将需要冲洗的容器放置在工位定位块上后，扳动阀门手柄即可完成冲洗作业，冲洗产生的废液会顺着台面导流槽汇入点位预设的废液收集沟，不会在作业区域形成地面积水。从安装边界来看，整套装置的横向占用宽度控制在1.2米范围内，纵向深度约0.8米，储液罐顶部距离地面的高度为2.6米，不会遮挡工业区点位的常规照明线路，也不会影响人员在操作台周边的通行空间，支架底部设置了四个带膨胀螺栓孔的安装脚板，可直接固定在硬化的水泥地面上，

　　不需要额外做混凝土基础，安装工序简单，适合临时布设或者长期固定使用。管路设计上特意做了不稳定冲洗的流量适配，没有采用恒定大流量的出水结构，而是通过管路变径、阀口节流的组合，让出水呈现脉冲式的不稳定流态，这种流态相比恒定直流，对容器内壁的冲刷效果更好，能在更低耗水量的前提下冲掉附着在容器壁上的粘稠液体残留，同时两个工位的管路做了独立的支路设计，单个工位使用时不会影响另一个工位的出水压力，两个工位同时作业时，高位储液罐的重力供水也能保证两个阀口的出水流量差控制在15%以内，不会出现一侧水压不足的问题。操作台的高度设置为0.75米，符合成年操作人员站立作业的舒适高度，台面上的两个工位定位块采用可拆卸设计，

　　可根据待冲洗容器的底座尺寸更换不同规格的定位块，适配从1升到5升不同容积的接液容器冲洗需求。储液罐顶部设置了带透气栅的加液口，加液口配有密封盖，平时处于封闭状态避免杂物落入罐内污染冲洗液，加液时可直接通过人工提桶加注，也可外接软管接入集中供液管路，适配不同点位的补液条件。整套装置的结构件全部采用常见的工业标准件，型钢支架、输送管路、阀门、法兰都可以在常规五金门店采购替换，后期维护成本极低，不需要专门的备件储备，出现部件损坏时可快速完成更换，不会长时间影响点位的正常运营。在管路布设时，特意将水平段管路设置了3度的倾斜角度，倾斜方向朝向储液罐一侧，在设备长期停用的时候，管路内残留的冲洗液可以自动回流到储液罐内，避免冬季低温环境下管路内残留液体结冰胀裂管路，也能防止管路内残留液体变质滋生细菌。支架的焊接位置全部做了打磨除锈处理，表面涂刷防锈漆，适配工业区多粉尘、偶尔有腐蚀性气体飘散的使用环境，延长整套装置的户外使用寿命。操作台的木质台面做了防水涂层处理，长期接触冲洗液也不会出现发胀、发霉的问题，台面边缘做了倒圆角处理，避免操作人员磕碰受伤。
