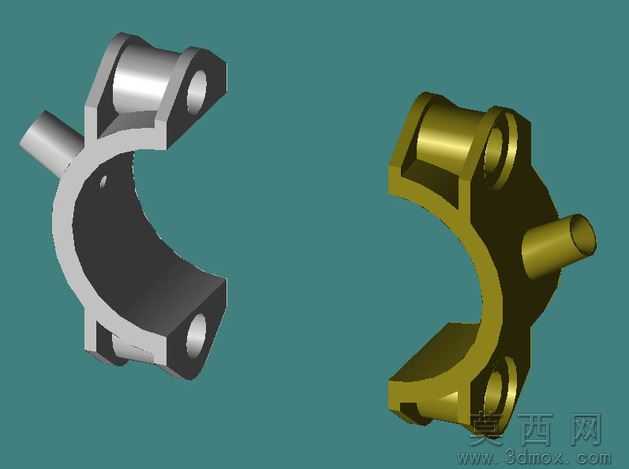

本作品为发动机连杆盖的三维参数化建模成果,建模阶段严格遵循内燃机连杆组件的装配配合公差要求,以连杆杆身的半圆接合面为基准进行特征搭建,首先绘制主体弧形基体的草绘截面,通过拉伸特征构建出覆盖连杆大头半圆的拱形主体结构,保证内圆弧面与连杆杆身的大头孔同轴度符合设计规范。在安装孔位的设计上,精准定位两侧对称的螺栓过孔,对孔口位置添加倒角特征,避免螺栓装配时出现应力集中问题,同时在主体顶部增设润滑油道凸台结构,凸台内的油道孔与主体内部的导油通路做布尔合并处理,确保润滑油能够顺利输送至连杆大头轴承工作面,为曲轴连杆轴颈提供持续润滑。建模过程中对所有棱边做了圆角过渡处理,不同受力区域的圆角半径经过受力仿真验证,既消除了加工过程中的锐边隐患,也优化了构件的应力分布状态,避免发动机高负荷运转时连杆盖出现应力开裂的风险。材质渲染阶段选用了发动机零部件常用的锻钢材质,调整材质的金属粗糙度、环境反射参数,还原锻件经机加工后的哑光金属质感,对安装孔、油道孔的内表面做了精加工面的材质区分,呈现出机加工后的光洁表面效果。结构设计上充分考虑连杆盖与连杆杆身的定位配合,接合面处预留了定位销槽的安装位置,保证装配时两者的同轴度精度,两侧的螺栓连接座做了加厚处理,匹配高强度连杆螺栓的预紧力要求,能够承受发动机做功冲程中传递的爆发压力与往复惯性力。整体建模过程采用全参数化驱动,所有特征尺寸均可根据不同排量发动机的连杆规格进行快速调整,可直接用于后续的有限元受力分析、数控加工编程以及虚拟装配仿真,为发动机曲柄连杆机构的研发设计提供精准的三维数字模型支撑,模型的结构细节完全匹配量产发动机连杆盖的实际加工工艺要求,不存在冗余特征,能够直接导入各类CAE分析软件进行结构强度、疲劳寿命的仿真计算。
- 上一篇:柴油发动机活塞三维结构设计模型
- 下一篇:航空喷气发动机涡轮增压旁路结构设计
- 全部评论(0)
- 模板大小 807.99 KB
- 售价 10金币
- 浏览次数
- 系统要求 CATIA,STEP/IGES,效果图,其它,
- 软件分类 发动机
