工业用框架支撑式熔融处理炉结构设计

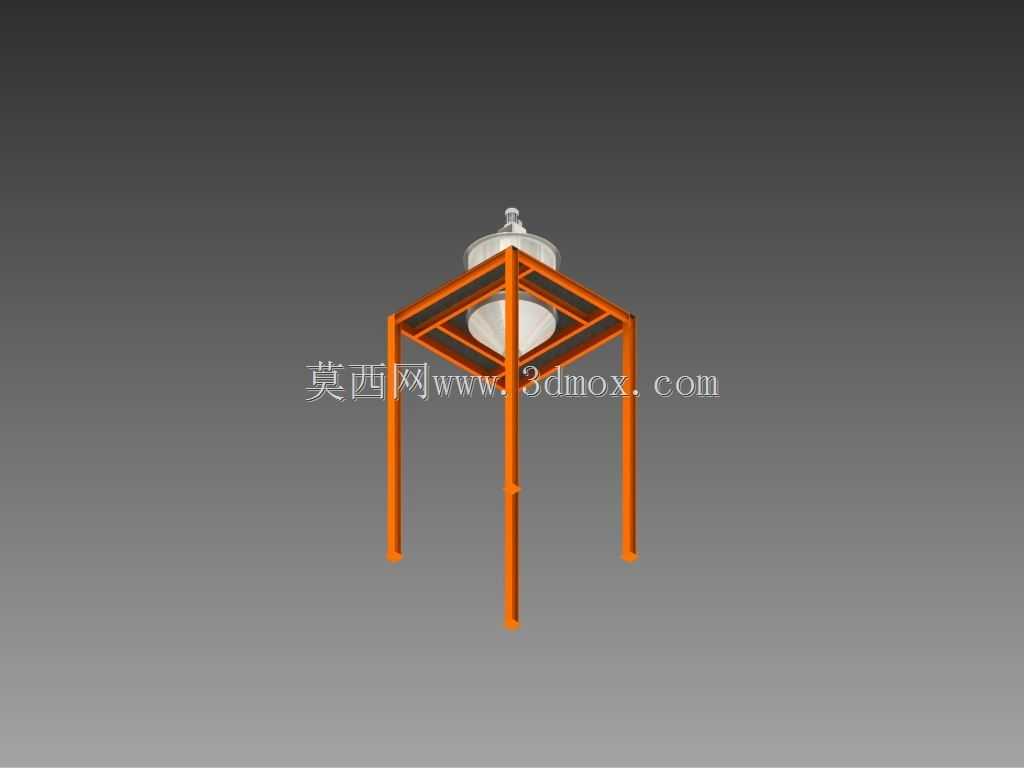

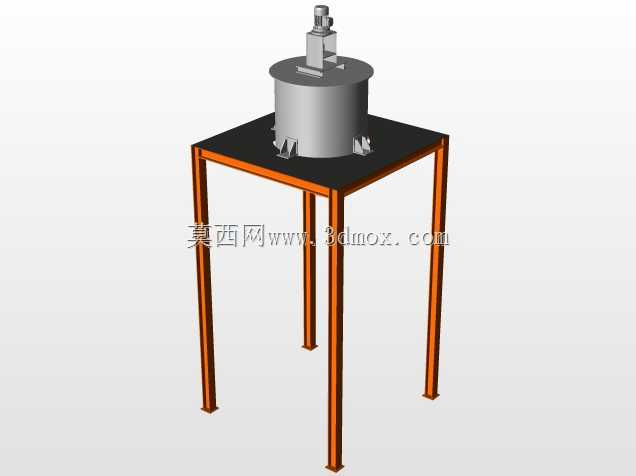

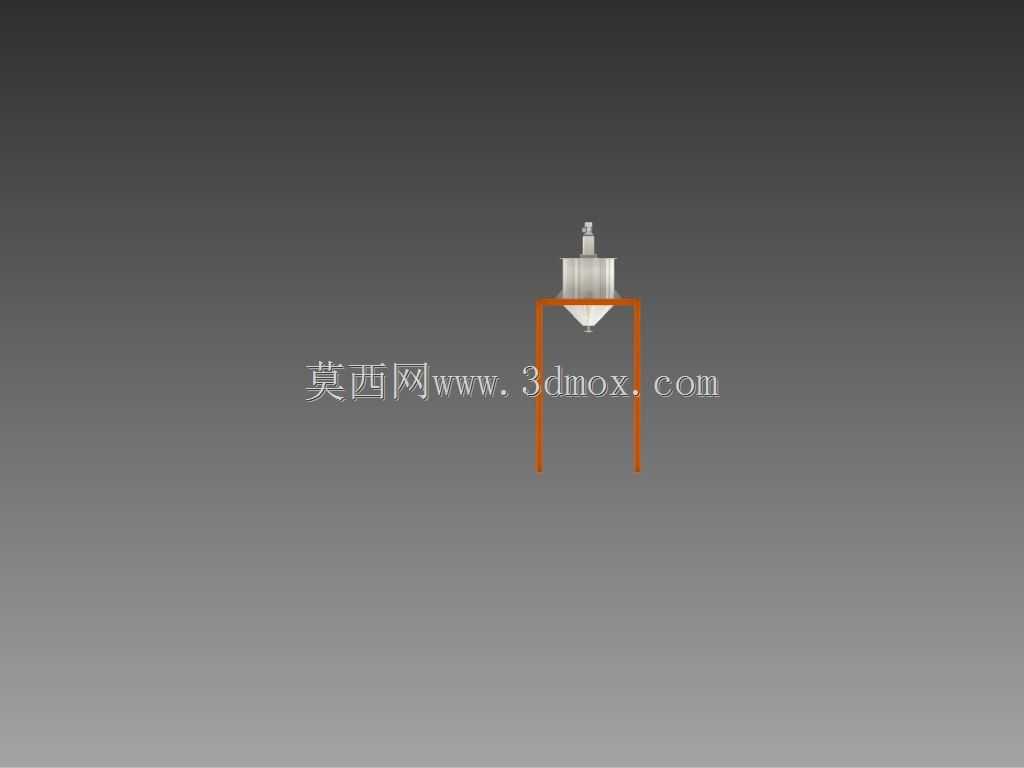

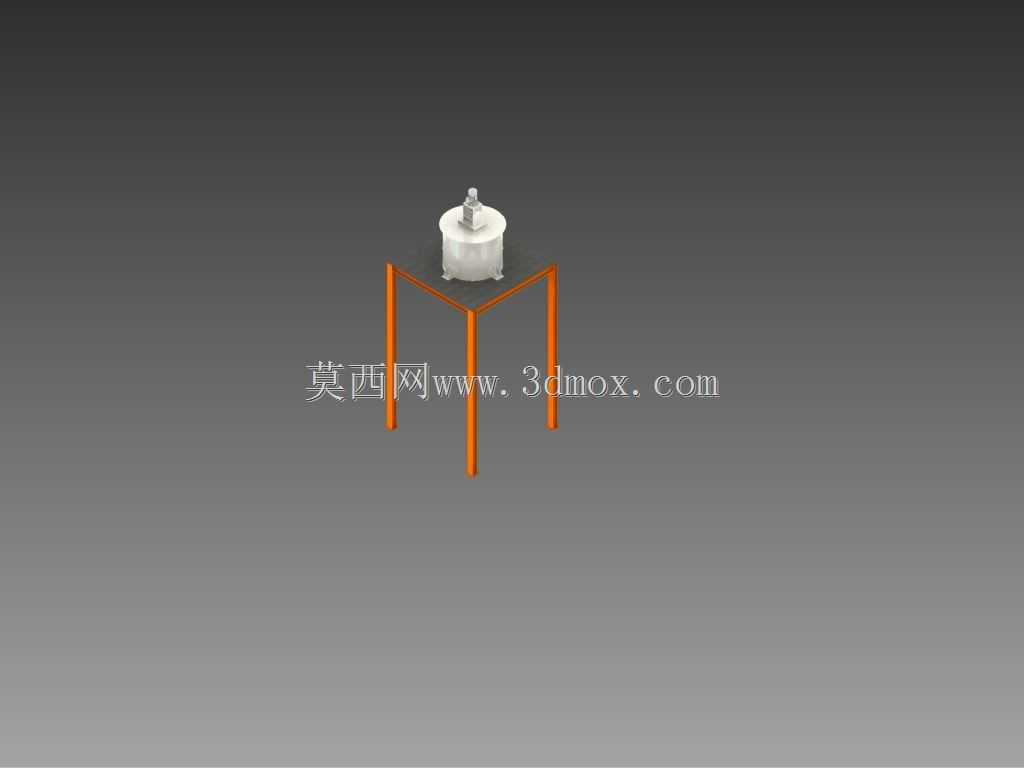

　　在有色金属熔炼、小型工件热处理及实验室材料熔融作业场景中，这类带框架支撑的熔融处理炉是十分常见的作业设备，区别于大型固定式熔炼炉，该类设备更适配小批量、多工位切换的生产需求，常见于五金加工车间、小型铸造作坊、材料研发实验室等场地，可完成低熔点金属熔融、工件局部加热、小批量合金配制等作业。从结构设计逻辑来看，整套设备采用四柱式方管焊接框架作为承载主体，四根垂直布置的支撑立柱采用等边角钢或方形钢管制作，底部预留安装固定孔位，可通过膨胀螺栓与混凝土地面完成刚性连接，避免熔融作业过程中设备受物料冲击、人员误碰产生偏移，框架顶部设置方形围边结构，一方面对炉体形成侧向限位，防止炉体在吊装、检修过程中发生侧滑，另一方面可作为临时置物台，

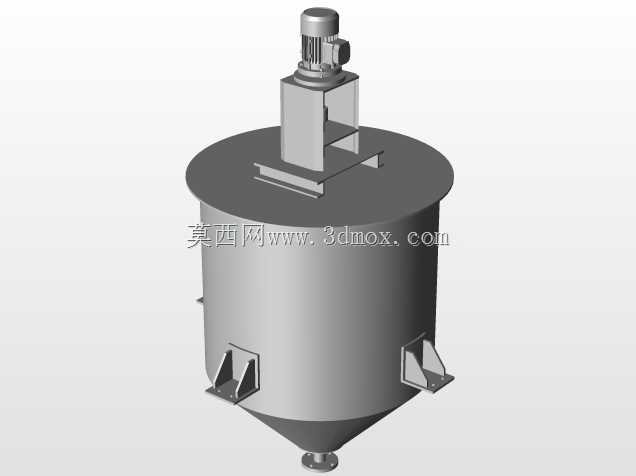

　　放置作业用的测温工具、加料器具等辅助物件。炉体采用上下分段式结构，上部为炉盖及排气接口，可对接车间排风管道将熔融过程产生的烟气排出作业区域，下部为炉胆及加热组件容纳腔，炉胆采用耐高温材质制作，可承受常规有色金属熔融所需的温度区间，炉体与支撑框架之间预留20-30mm的安装间隙，方便后期填充保温隔热材料，减少热量向框架传递，避免框架长期受热产生结构变形。从安装边界来看，整套设备的占地尺寸控制在1.2m见方范围内，垂直高度约1.8m，不需要额外搭建大型操作平台，作业人员站在地面即可完成加料、出料、测温等常规操作，框架立柱的排布避开了炉体正下方的出料区域，方便在炉体下方放置接料容器、模具等物件，适配重力浇铸、熔融料转运等作业流程。

　　设计过程中重点考虑了结构的受力合理性，四根立柱的垂直载荷通过底部的安装板均匀传递到地面，顶部围边的受力通过斜向加强筋传递到立柱主体，避免框架局部应力集中导致的结构失效，同时框架表面采用耐高温防锈漆做涂装处理，可抵御车间内的高温、腐蚀性气体侵蚀，延长设备的整体使用寿命。在实际使用过程中，该类结构的熔炉可根据作业需求更换不同容积的炉胆，不需要改动外部支撑框架，大幅降低了设备改造成本，框架的开放式结构也方便检修人员对炉体侧面的加热组件、测温线路进行维护，不需要拆解整体结构即可完成常规故障排查与零件更换。不同于一体式结构的工业炉，这种框架分体式设计在运输过程中可将炉体与框架拆分打包，降低运输难度与物流成本，

　　到达安装现场后仅需通过螺栓连接即可完成组装，不需要大型吊装设备配合，适配场地条件有限的小型生产场所。在结构细节处理上，每根立柱的底部都设置了可调式支撑脚，可在地面不平整的安装场景下调整设备水平度，保证炉体处于垂直状态，避免熔融过程中炉料偏流导致的局部过热、炉衬损坏等问题，框架的所有焊接位置都做了打磨去毛刺处理，避免作业人员在操作、检修过程中被尖锐边角划伤，符合车间作业的安全规范要求。
