立式调节支撑锁紧机械组件结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511275
  • 立式调节支撑锁紧机械组件结构
  • 立式调节支撑锁紧机械组件结构
  • 立式调节支撑锁紧机械组件结构
  • 立式调节支撑锁紧机械组件结构
  • 立式调节支撑锁紧机械组件结构
  • 立式调节支撑锁紧机械组件结构

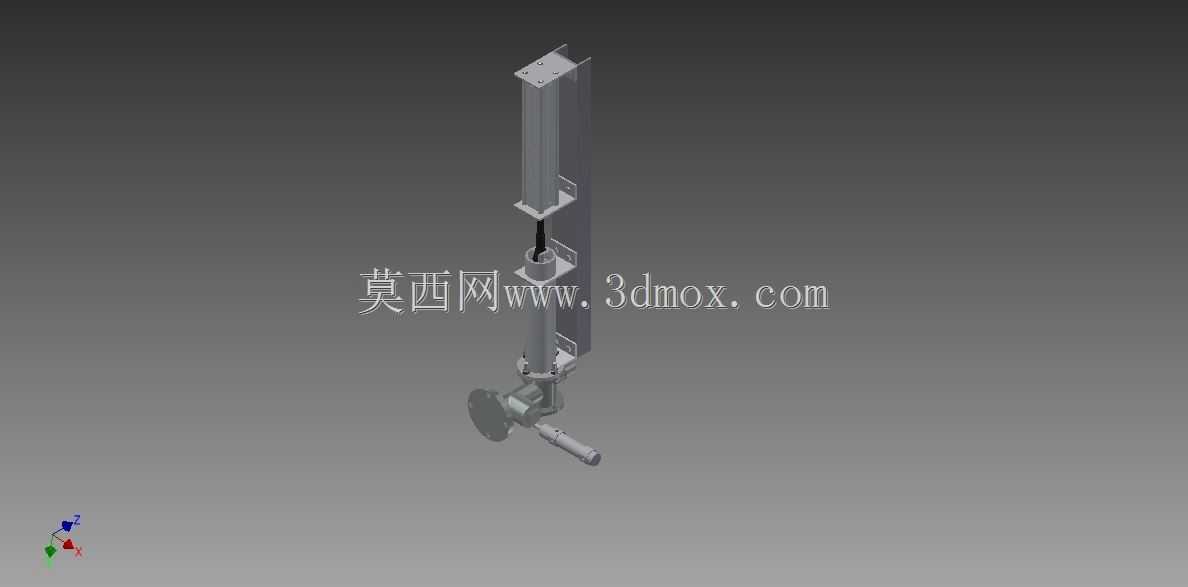

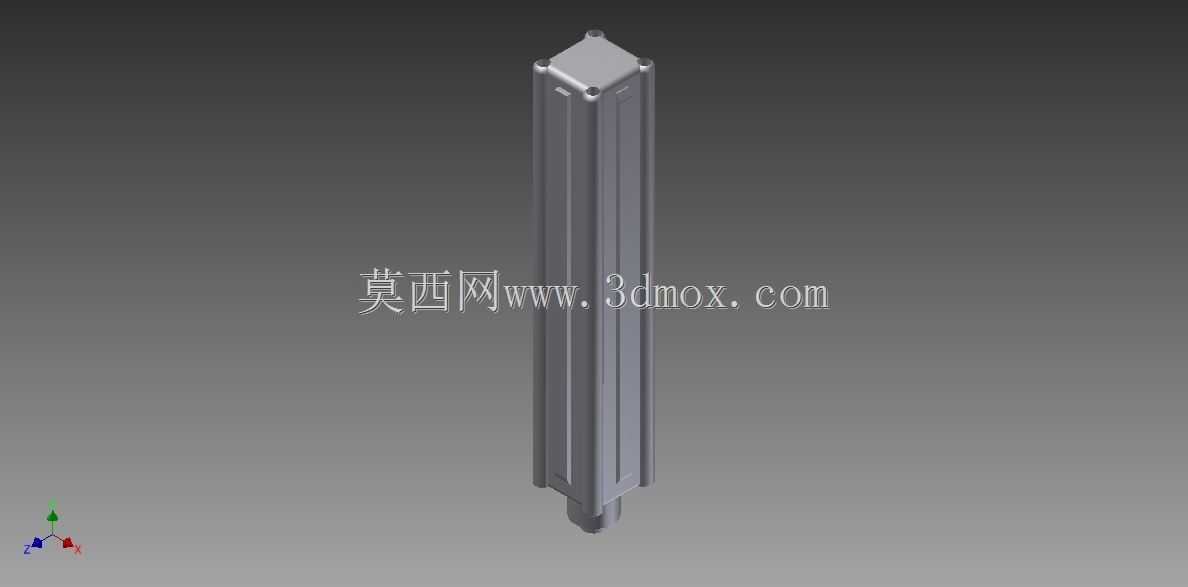

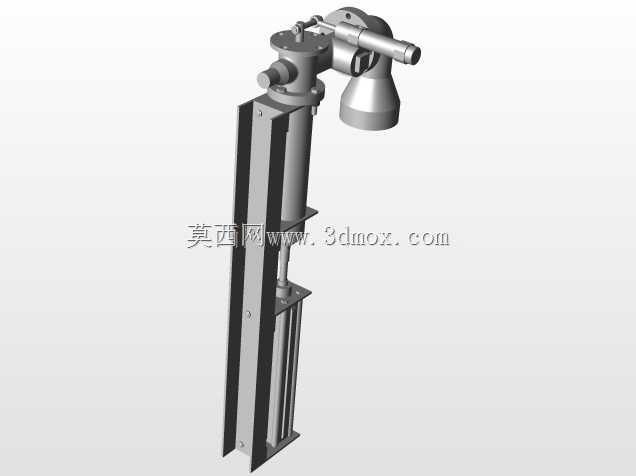

  这套立式布置的机械组件,核心功能是实现沿竖直方向的位置调节与到位后的刚性锁紧,在工业现场的工装夹具定位、小型设备工位高度调整、检测工装的支撑限位场景中应用十分广泛。从结构布局来看,组件采用长条形立式型材作为主承载基体,型材截面为带安装槽的标准结构,可直接兼容常规工业铝型材的安装配件,不需要额外加工定制安装基座,现场装配时能快速适配现有工装框架的安装孔位,大幅缩短现场调试的周期。

  组件上部设置有带定位孔的安装座,安装座与主型材之间通过滑动配合实现上下位移,滑动副采用间隙配合设计,配合面预留了0.02-0.05mm的活动间隙,既保证滑动过程无卡滞,也避免间隙过大导致调节到位后出现偏摆。中部的锁紧机构采用楔形压块配合顶紧螺杆的结构,当调节到目标高度后,旋转侧面的操作手柄,螺杆带动楔形块挤入滑动座与主型材的间隙中,依靠接触面的静摩擦力实现位置锁定,锁紧后可承受不低于80kg的垂直方向载荷,侧向抗倾覆力矩可满足常规工装的使用要求,不会因为设备运行的振动出现位置滑移。

  下部的操作端采用带防滑纹路的手轮结构,手轮与调节螺杆直连,转动手轮即可带动上部安装座实现精细的高度调节,调节螺距为1.5mm,每旋转一圈可实现1.5mm的高度位移,能满足毫米级的位置微调需求,适合对定位精度有一定要求的检测、装配工位使用。手轮旁侧设置有导向限位结构,可限制安装座的最大调节行程,避免调节超程导致组件内部的传动部件脱开,也能防止操作不当造成的部件坠落风险。

  从安装边界来看,组件总高度适配300-500mm的调节行程范围,主型材的宽度为40mm,厚度为40mm,可直接通过T型螺栓安装在对应规格的铝型材框架上,也可通过侧面的安装孔采用螺栓直接固定在钢制机架上,安装孔位采用通用的孔距设计,不需要对现有安装基座做二次改孔。组件的所有外露部件均做了倒角处理,没有尖锐的棱角,避免现场操作时出现磕碰划伤的安全隐患。

  设计过程中优先考虑了部件的通用性与维护便捷性,所有的紧固件均采用标准公制规格,易损的锁紧楔形块采用单独的模块化设计,长期使用出现磨损后可单独更换,不需要整体拆解整个组件,日常维护只需要定期在滑动配合面涂抹少量润滑脂,即可保证滑动顺畅无卡滞。组件的受力路径经过优化,垂直方向的载荷直接通过主型材传递到安装基座,锁紧机构只承担位置固定的锁紧力,不承受主载荷,大幅提升了部件的使用寿命,在频繁调节的工位上可长期稳定运行,不会因为长期受力出现锁紧失效的问题。

  在实际产线应用中,这类组件常被用于电子装配线的工装板高度支撑、小型检测设备的探头位置调整、工装夹具的快速换型定位,相比固定式的支撑结构,可快速适配不同规格产品的生产需求,减少换型时的工装调整时间,提升产线的柔性生产能力。组件的整体结构紧凑,占用安装空间小,在狭小的设备内部也能完成安装布置,不需要预留过大的操作空间,侧面的操作手轮位置符合人体工程学设计,操作人员站在工位旁即可单手完成高度调节与锁紧操作,不需要额外借助工具,操作门槛低,一线作业人员经过简单说明即可熟练使用。
