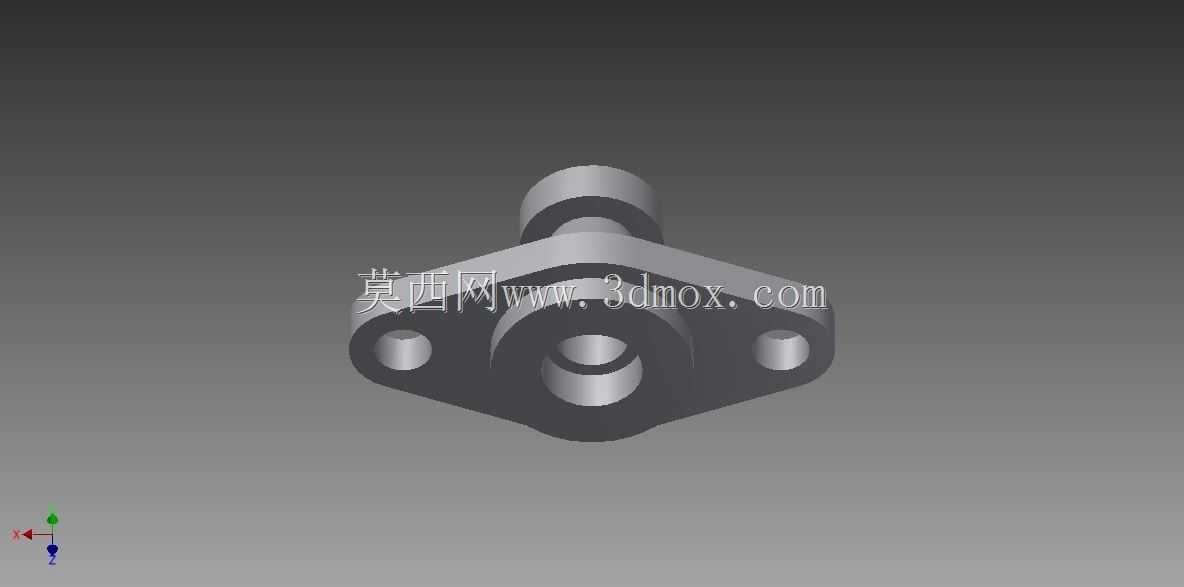

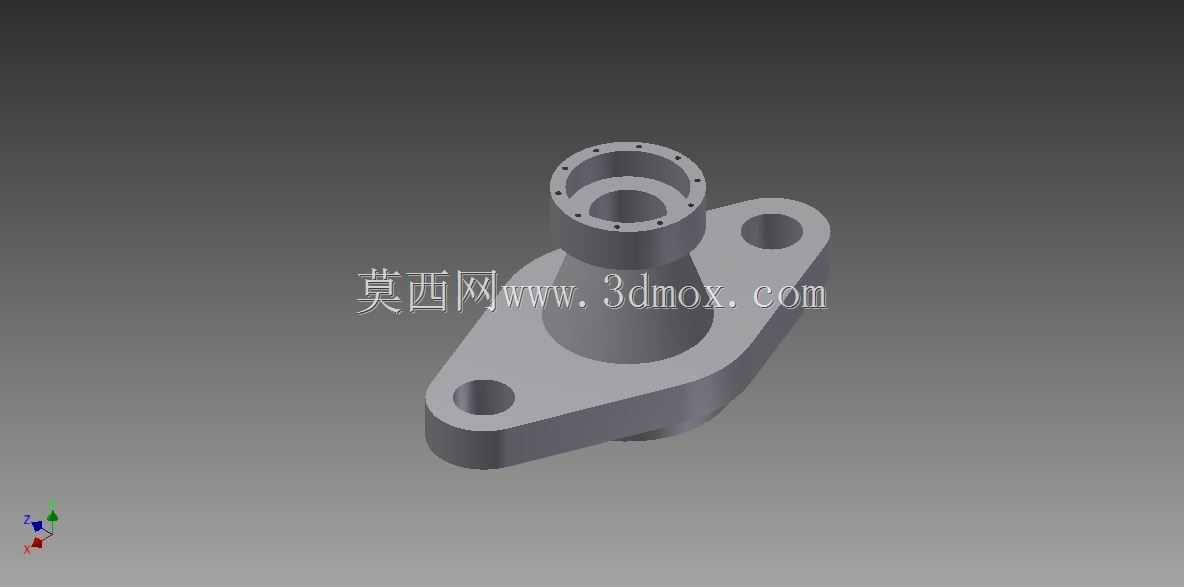

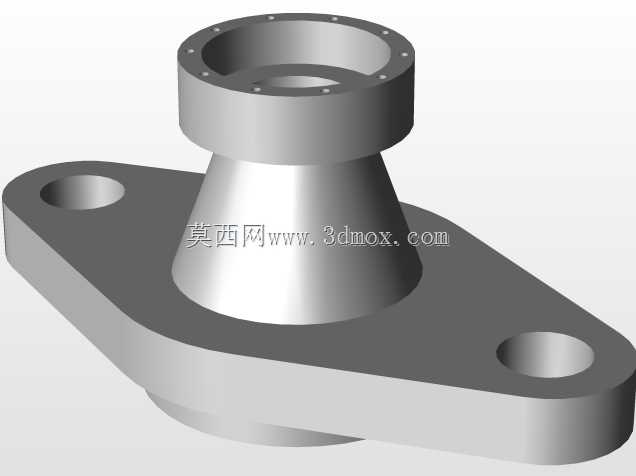

带安装耳菱形法兰式轴座连接构件

项目分类:通用机械零部件 发布时间:2022-01-21 ID:511276
  • 带安装耳菱形法兰式轴座连接构件
  • 带安装耳菱形法兰式轴座连接构件
  • 带安装耳菱形法兰式轴座连接构件

  这类带双侧安装耳的菱形法兰轴座构件,在轻工输送设备、小型液压动力单元、低压流体管路排布场景中应用十分广泛,日常做设备改型或者零散工装设计时经常会碰到类似结构的选型需求。从实际使用场景来看,它既可以作为传动轴的端部支撑座,承接轴类零件运转时产生的径向载荷,限制轴系的轴向窜动余量,也可以作为管路系统的对接法兰座,为硬管、软管的对接提供稳定的安装基准,在小型自动化生产线的物料推移机构、工位阻挡机构上,这类构件还常被用作导向杆的端部固定座,承受直线往复运动带来的周期性冲击载荷。

  从功能特性上看,这个构件的核心结构分为三个部分:中间的同轴阶梯通孔是核心功能区,不同直径的孔段分别对应轴件穿装、密封件嵌装、定位轴肩贴合的需求,孔壁的同轴度公差需要控制在0.02mm以内,才能保证穿装后的轴件运转顺畅,不会出现卡滞或者偏磨的问题;两端向外延伸的菱形安装耳上开有同轴的光孔,用于穿装固定螺栓,安装耳的底面和法兰主体的安装基准面共面,平面度公差控制在0.015mm,保证安装后和设备安装面完全贴合,不会出现装配应力集中的问题;法兰主体和安装耳之间做了圆弧过渡处理,避免直角连接处的应力集中,在承受交变载荷时不会出现根部断裂的问题。

  做这个构件的结构设计时,首先要确定的是中间通孔的公称直径,这个参数直接决定了构件的承载能力,需要匹配所穿装轴件的直径或者管路的通径,再根据载荷大小确定法兰主体的厚度,厚度过小会导致整体刚性不足,受力后出现形变,厚度过大则会增加不必要的材料成本和安装空间占用。安装耳的位置设计需要考虑现场的安装空间,菱形的布局相比圆形法兰能减少两个方向的安装空间占用,在设备内部狭窄的安装位里更易布置,两个安装孔的中心距需要和配套的安装位孔距完全匹配,孔的直径要比选用的固定螺栓大0.2-0.5mm,预留一定的装配调整余量,方便安装时对位调整。

  从安装边界来看,这类构件的安装面需要平整无凸起,固定螺栓的长度要匹配安装耳厚度和安装基板的厚度,螺栓拧紧后露出2-3个螺距即可,过长的螺栓会干涉内部轴件或者管路的安装,过短则会导致连接强度不足。构件的轴向伸出长度需要和周边运动部件保留至少3mm的安全间隙,避免设备运转时出现运动干涉,中间通孔如果用于穿装旋转轴,需要在孔内预留润滑脂的填充空间,或者在对应位置开注油孔,方便后期维护时补充润滑。如果用作管路连接法兰,需要在法兰对接面开密封槽,嵌装O型密封圈或者密封垫片,保证管路连接后的密封性,不会出现流体泄漏的问题。

  在实际建模过程中,这类构件的建模逻辑要优先保证基准统一,以安装底面为第一基准面,中间通孔的轴线为第一基准轴,所有结构的尺寸都基于这两个基准标注,避免后续改型时出现尺寸关联错误。安装耳的过渡圆弧要和主体、耳片完全相切,不要出现建模的碎面或者尖角,否则后续导入工程图生成剖面时会出现线条错误,也会影响后续数控加工时的刀路生成。另外要注意的是,这类铸件类的零件,所有非加工面都要做拔模斜度处理,拔模角度控制在1-3度,方便后续铸造脱模,加工面要预留0.5-1mm的加工余量,保证后续机加工后能达到设计的尺寸精度和表面粗糙度要求。
