槽式托辊结构粉体物料输送设备

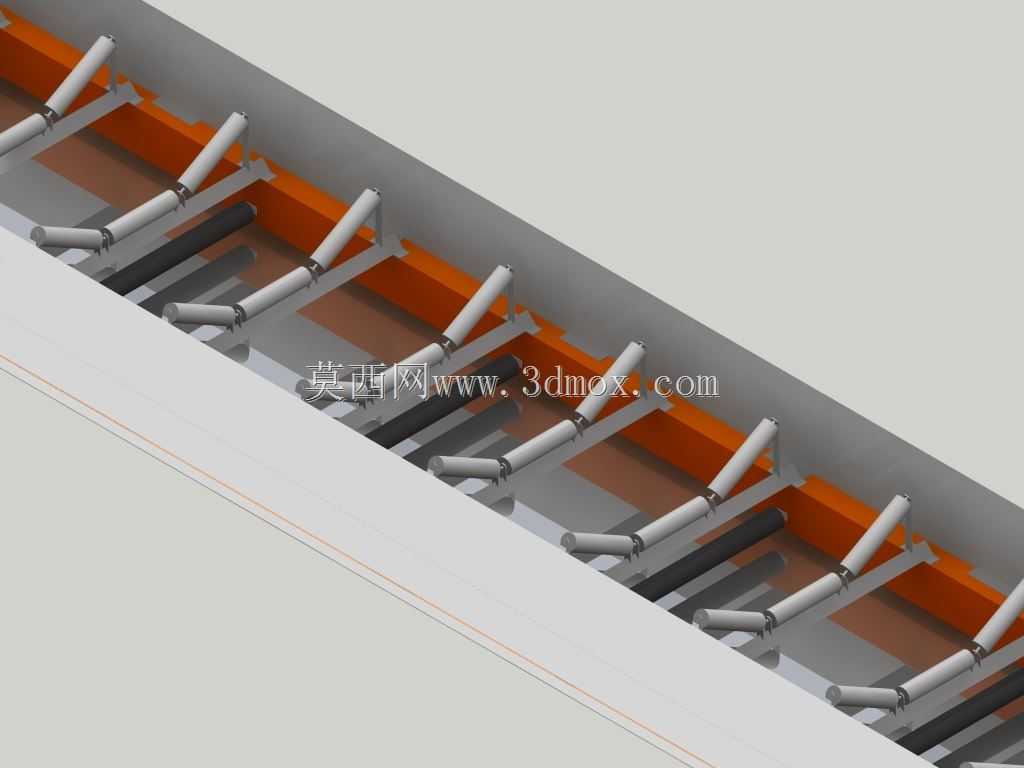

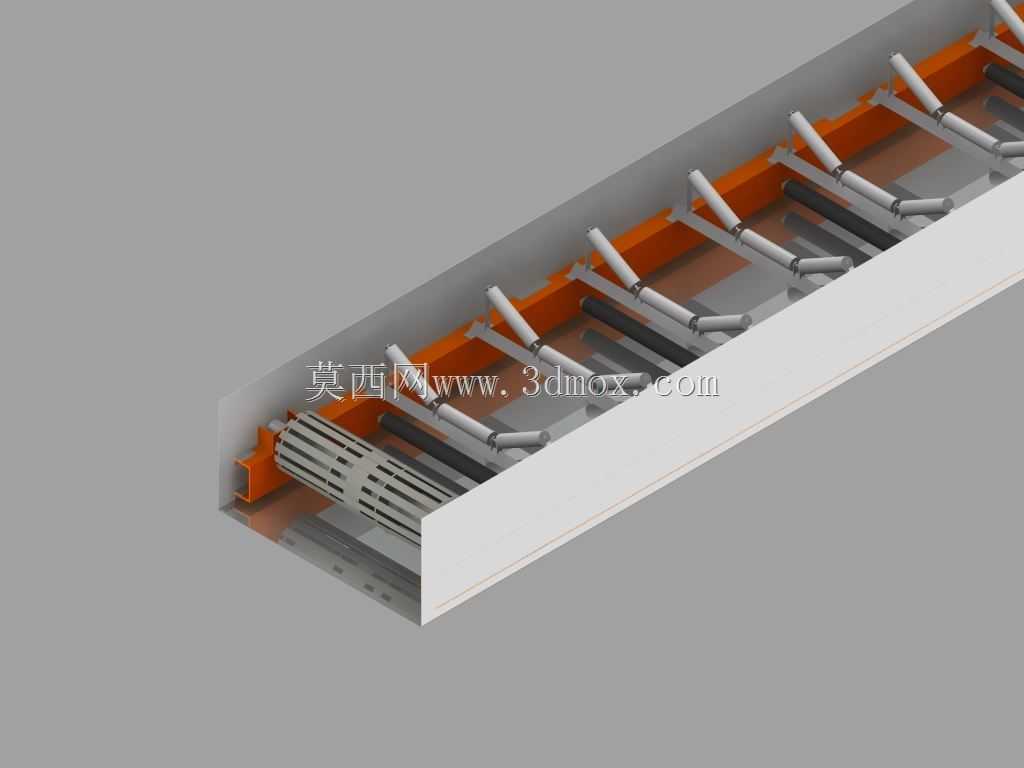

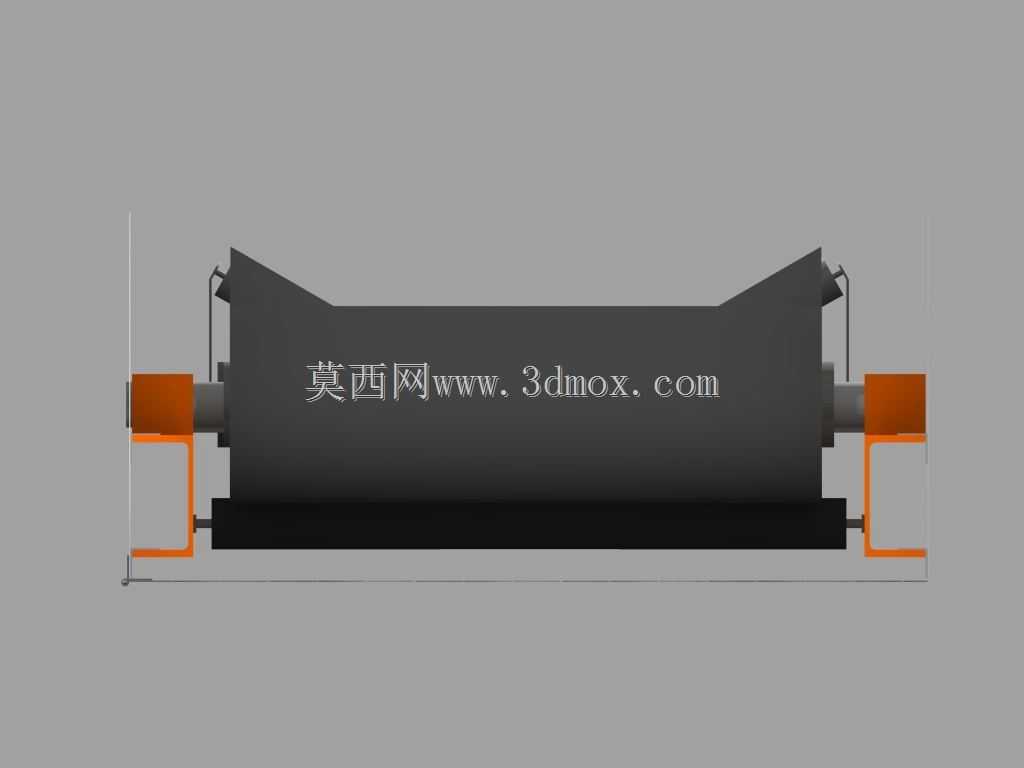

　　在散料处理的工业场景中，粉体类物料的输送一直是容易出现撒料、扬尘、卡滞的环节，这款槽式结构的输送设备，正是针对未经过预处理的粉体物料输送需求设计，整体采用长距离水平布置的结构形式，总长度23米，槽体宽度方向的有效输送截面宽度为1米，能够适配多数粉体加工生产线的物料转运节拍。从结构设计逻辑来看，设备采用平行排布的槽型托辊组作为输送带的支撑结构，托辊组按照固定间距沿输送方向均匀布置，每组托辊由三个呈槽型角度布置的辊体组成，两侧的侧托辊向上倾斜，配合中间的水平托辊，将输送带承托为内凹的槽型截面，这种结构能够大幅提升输送带对粉体物料的容纳能力，避免输送过程中物料从带面两侧撒落，同时也能在一定程度上减少输送过程中粉体的扬尘扩散。

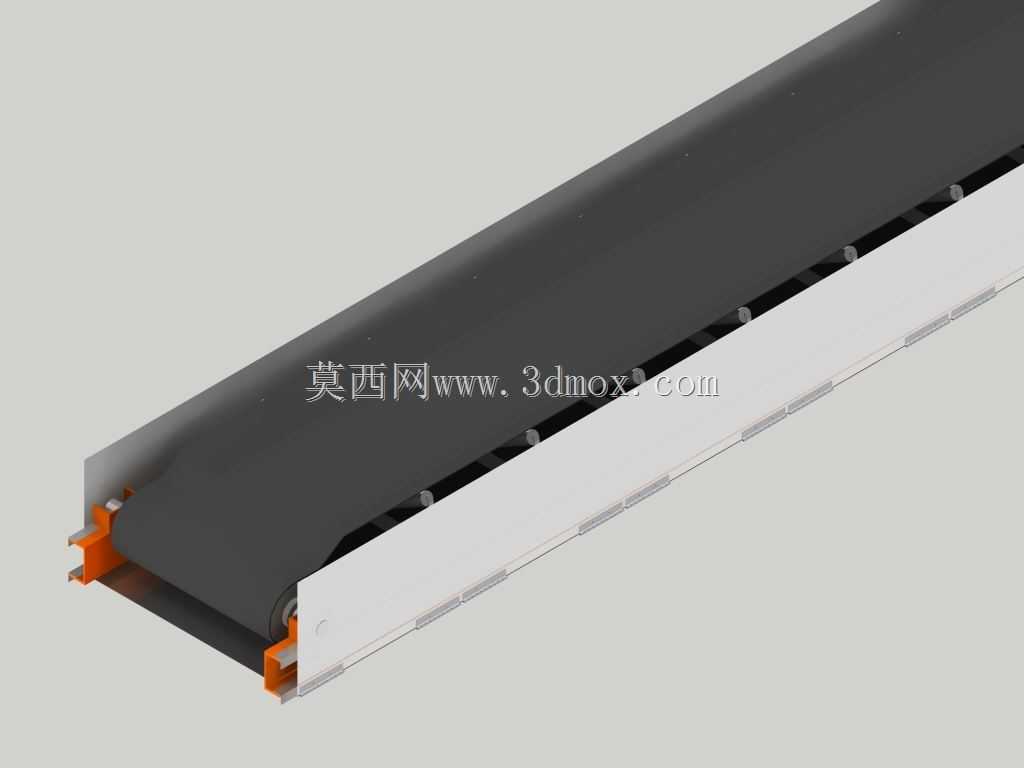

　　设备的机架部分采用型钢焊接成型的分段式结构，每段机架的长度按照运输与现场安装的便利性做了拆分，现场安装时只需要将分段机架通过螺栓拼接固定，再调整整体的水平度与直线度即可完成主体框架的安装，不需要在现场做大量的焊接作业，能够有效缩短现场安装的周期，也方便后续设备的移位与维护。驱动端布置在设备的出料侧，采用滚筒摩擦驱动的形式带动输送带循环运转，张紧装置布置在设备的进料端，通过螺旋调节的方式调整输送带的张紧度，避免输送带在运转过程中出现打滑、跑偏的问题，沿机架长度方向还布置有多组防跑偏挡辊，能够在输送带出现小幅偏移时自动纠偏，减少设备运行过程中的人工调整频次。从应用场景来看，这款设备可以直接对接粉体加工工序的出料口，将磨粉、

　　筛分后的粉体物料直接转运到下一工序的进料端，也可以用于仓储环节的粉体物料进出库转运，适配的物料包括未经过筛分的原矿粉、工业粉料、建材类粉体等多种散状粉体物料，输送过程中带速可以根据物料的流动性、输送产能需求做适配调整，对于流动性较好的粉体可以适当提高带速提升输送效率，对于湿度稍大、容易结块的粉体则可以适当降低带速，避免物料在带面堆积滑落。设计过程中充分考虑了粉体物料的磨损特性，托辊的辊体采用耐磨材质制作，转动部位采用密封式轴承结构，能够避免粉体颗粒进入轴承内部造成卡滞、磨损，延长托辊的使用寿命，槽体的两侧挡板高度根据物料的堆积角度做了匹配设计，在额定输送量下，物料不会从挡板顶部溢出，设备的底部预留有清扫器的安装位置，

　　能够及时刮除粘附在输送带工作面的粉体残留，避免带料回程造成的物料浪费与机架积料问题。安装边界方面，设备整体为水平布置形式，不需要做倾斜角度的基础预留，安装时只需要在地面按照机架的支腿位置做预埋固定或者膨胀螺栓固定即可，设备的进料端与出料端都预留了标准的法兰连接接口，可以直接和上下游的料斗、溜槽、其他输送设备做对接，不需要额外做转接结构的定制，设备两侧预留有足够的维护空间，方便日常运行过程中检查托辊运转情况、更换损坏的托辊部件、调整输送带张紧度，整体结构没有复杂的特殊定制部件，所有易损件都采用通用标准件，后期维护的配件获取难度低，能够有效降低设备全生命周期的使用成本。在实际选型应用时，可以根据生产线的实际输送距离需求，对机架段数做增减调整，也可以根据物料的特性调整托辊的槽角角度、输送带的材质类型，比如对于有腐蚀性的粉体物料，可以更换为耐腐蚀材质的输送带与托辊，对于温度较高的粉体物料，则可以适配耐高温的输送带材质，整体结构的模块化程度较高，能够适配不同工况下的粉体输送需求，不需要对主体结构做大幅改动即可完成定制化调整。
