家用健腹核心训练健身器材设计

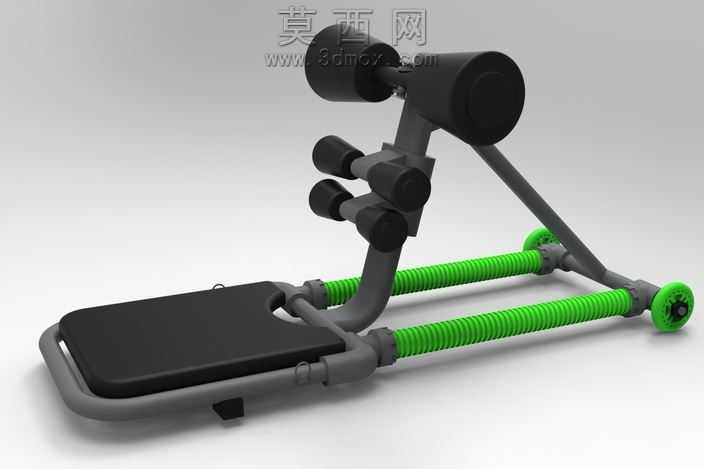

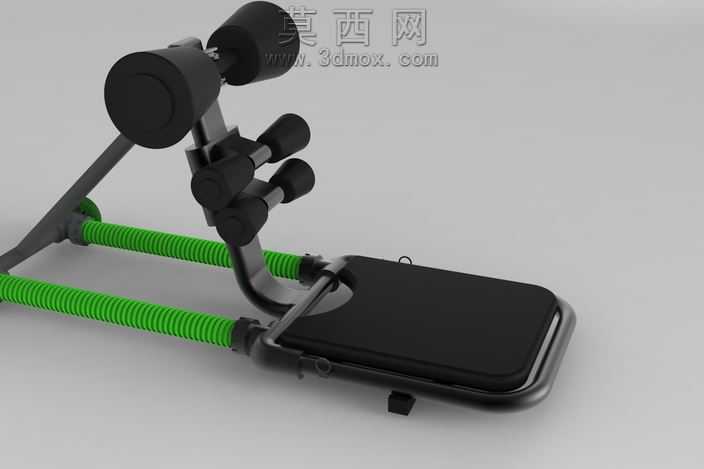

本作品为家用核心训练健腹器械的三维建模设计，建模阶段采用参数化设计思路，先完成整体框架的草绘布局，确定器械的整体长宽高比例适配家庭室内使用场景，避免占用过多收纳空间。建模过程中优先搭建主体支撑结构，底部采用双平行弹性杆作为核心受力部件，弹性杆两端通过连接座与前后支架固定，前端设置带防滑包边的跪垫支撑结构，跪垫表面做了贴合人体膝盖轮廓的凹陷处理，边缘做圆角过渡避免使用过程中磕碰划伤。上部支撑臂采用弯折式金属管材结构，顶部设置两组泡棉靠垫，分别用于支撑小腿与脚踝部位，靠垫与支架的连接部位做了可调节结构预留，可适配不同身高用户的使用需求。材质渲染阶段，主体金属支架采用哑光深灰喷塑材质，还原普通健身器材的金属质感同时避免反光刺眼，弹性杆部分采用亮面荧光绿弹性塑料材质，既区分部件功能也提升产品视觉辨识度，跪垫与靠垫部分采用黑色哑光发泡橡胶材质，表面添加细微的颗粒纹理模拟真实泡棉的磨砂触感，滚轮部位采用深灰硬质塑料搭配绿色轴心盖，与主体弹性杆的色彩形成呼应。结构设计上充分考虑使用过程中的受力分布，底部支架前后端设置防滑脚垫，避免运动过程中器械移位，支撑臂与底部支架的连接部位做了加强筋处理，提升整体结构的承重能力，弹性杆的长度与弹性系数经过模拟验算，可在用户做健腹卷腹动作时提供合适的回弹阻力，既保证训练效果也避免阻力过大造成运动损伤。整体建模过程严格遵循实际生产的装配逻辑，所有连接部位的孔位、卡扣结构都做了精准还原，可直接用于后续的结构验证与样机开模参考，渲染阶段采用三点布光，清晰展现器械的各个结构细节与材质差异，多角度呈现产品的外观形态与结构特点。
