SKF法兰型深沟球轴承三维建模作品

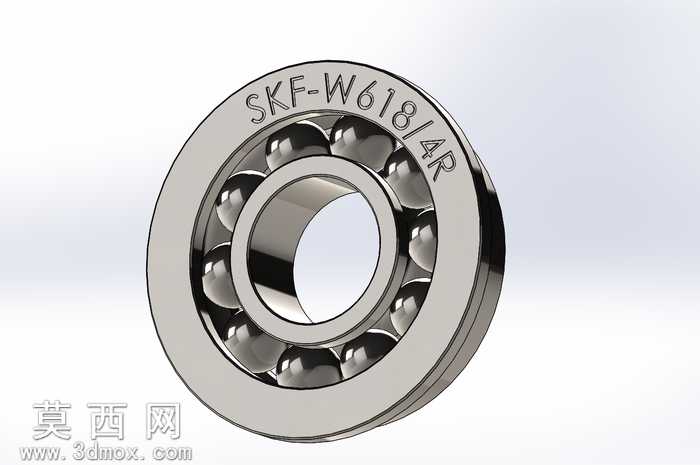

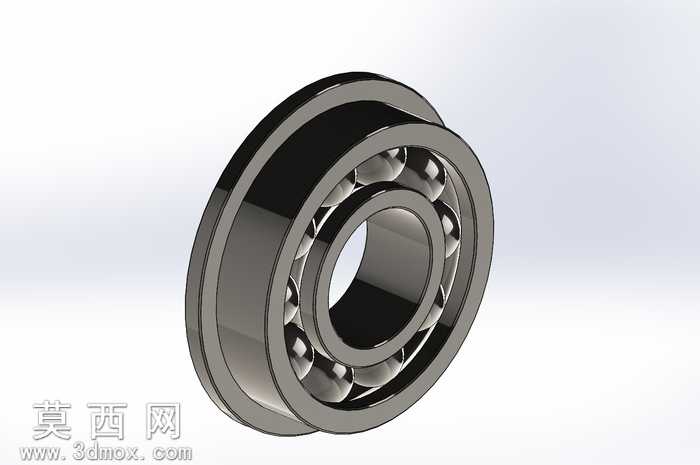

本作品为小型应用场景设计的法兰型深沟球轴承，建模过程依托三维参数化设计思路完成，首先根据标注的ID4、OD9、H2.5尺寸参数，先绘制轴承内圈、外圈的截面轮廓草图，通过旋转凸台命令生成内外圈的基础实体，针对法兰外圈的挡边结构单独绘制草图做拉伸特征，保证法兰定位面的尺寸精度与安装适配性。滚动体部分先绘制单个钢球的球体特征，通过圆周阵列命令沿保持架的分布圆均匀排布，确保每颗钢球与内外滚道的相切约束完全符合实际轴承的装配关系，避免出现干涉或间隙过大的建模误差。保持架部分采用薄壁环形结构设计，通过拉伸切除做出对应钢球的兜孔特征，兜孔的弧度与钢球球面做贴合约束，还原真实轴承保持架对滚动体的限位作用。材质渲染阶段，对轴承内外圈、钢球部分赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，模拟淬硬轴承钢的亮面金属质感，对保持架部分赋予冲压冷轧钢板的半哑光金属材质，区分不同部件的材质视觉差异，同时添加环境光遮蔽效果，让轴承滚道、钢球缝隙处的阴影过渡自然，提升渲染的真实感。建模过程中严格遵循滚动轴承的设计规范，对内外圈的滚道曲率半径做参数化约束，保证滚道与钢球的接触角符合法兰深沟球轴承的设计标准，法兰端的安装定位面做平面度约束，确保该模型可直接用于小型传动机构的装配仿真、运动干涉检查，也可用于小型设备的产品展示、装配教学演示。整体建模逻辑从零件结构拆分入手，先完成基础回转类特征的搭建，再逐步添加细节结构，每一步特征都添加对应的尺寸约束与几何约束，保证模型的可编辑性，后续若需调整轴承尺寸参数，仅需修改对应草图的尺寸数值即可完成模型更新，无需重新搭建特征结构，适配不同小型应用场景的轴承选型建模需求。
