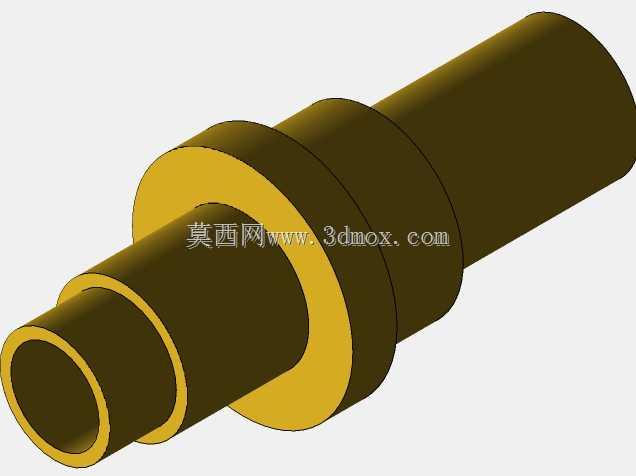

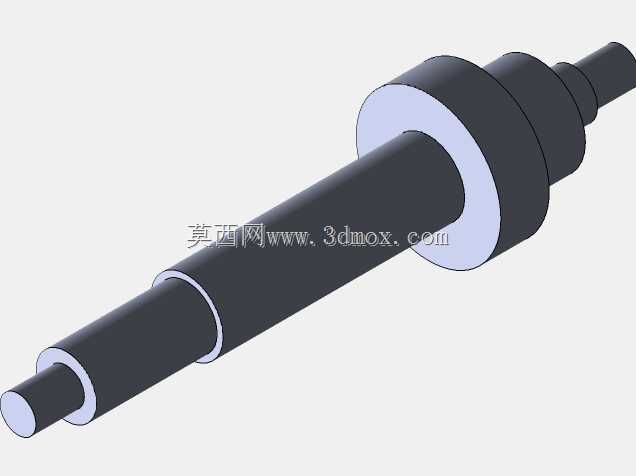

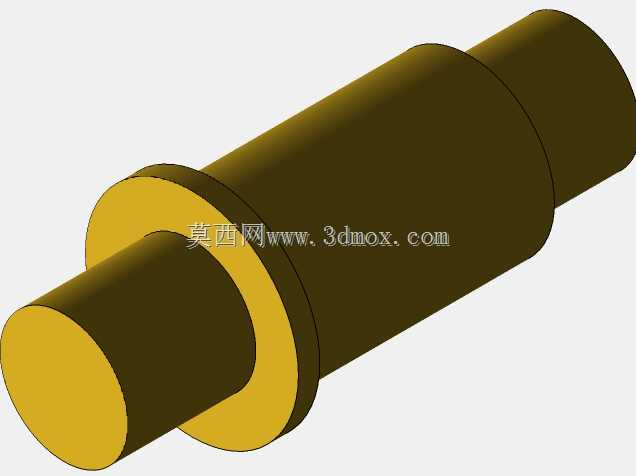

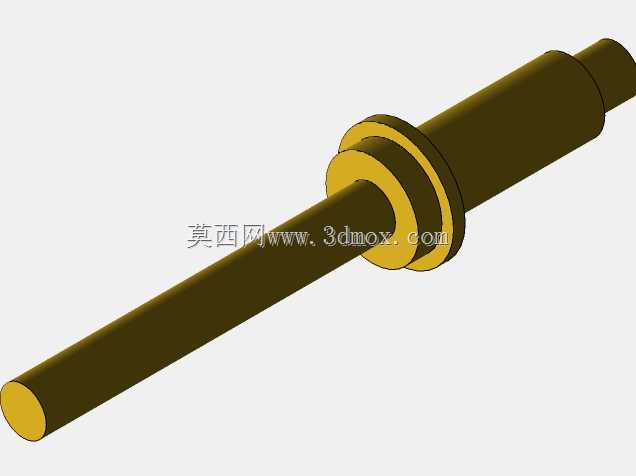

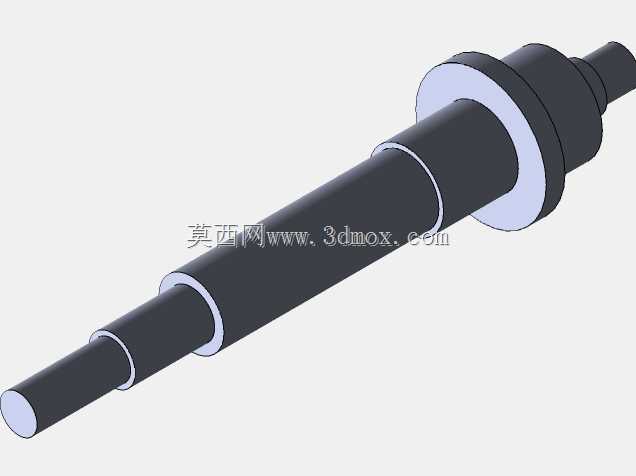

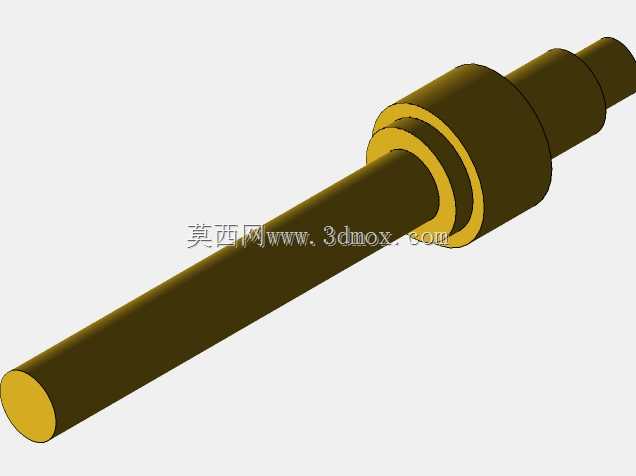

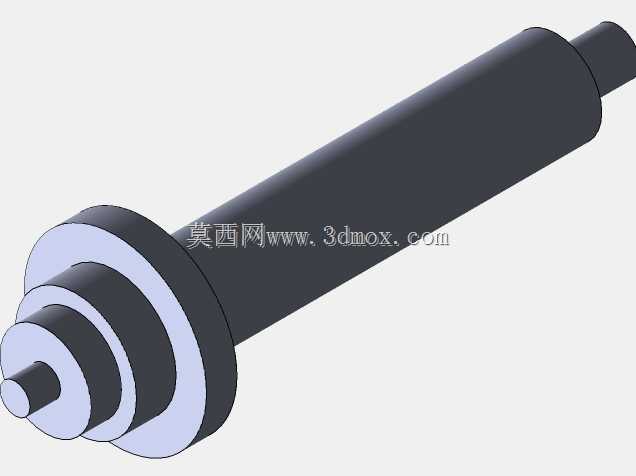

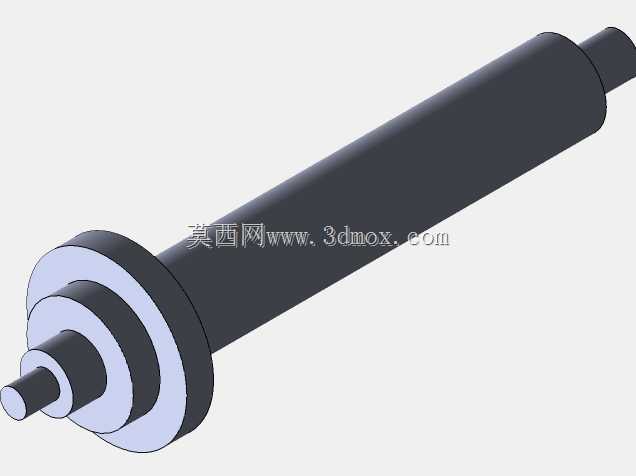

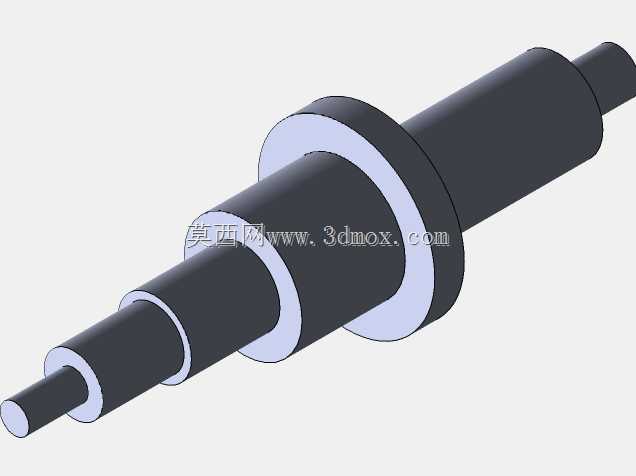

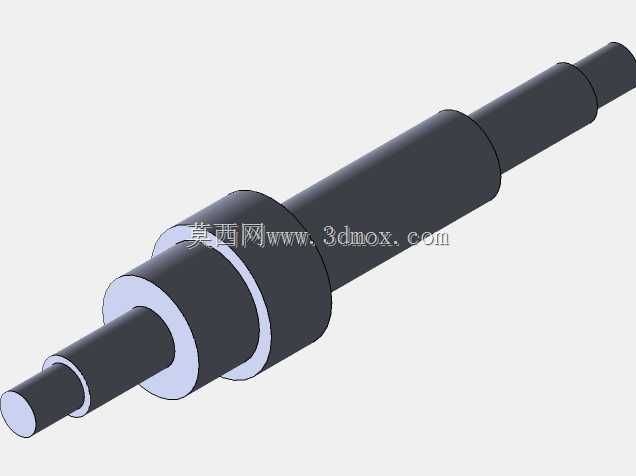

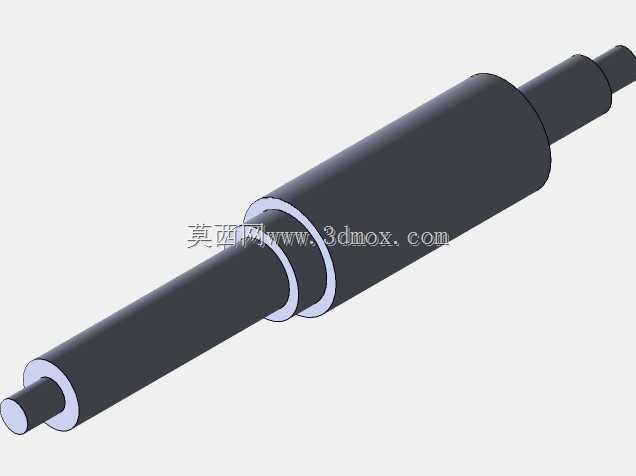

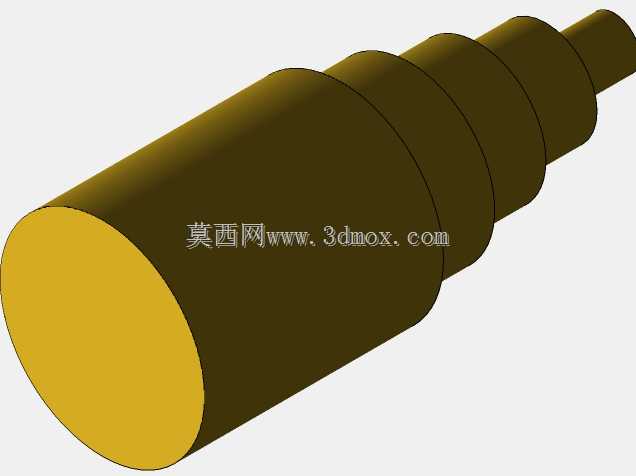

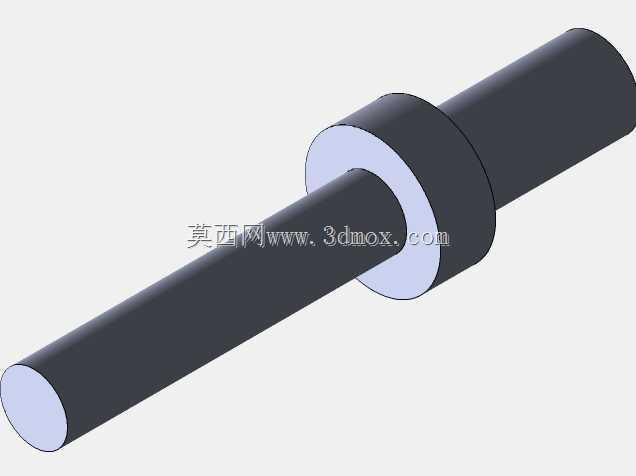

阶梯轴类机械传动连接构件

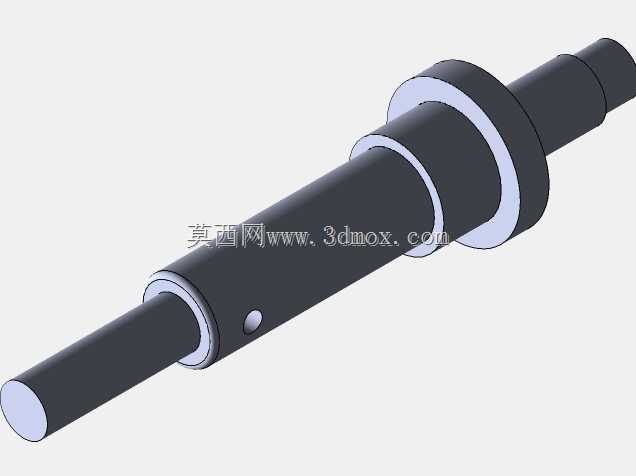

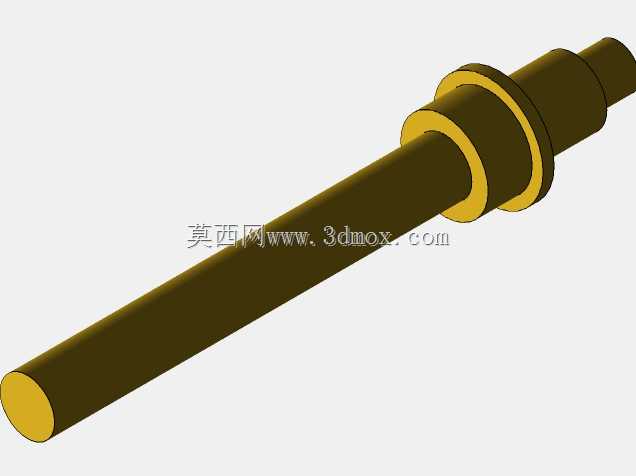

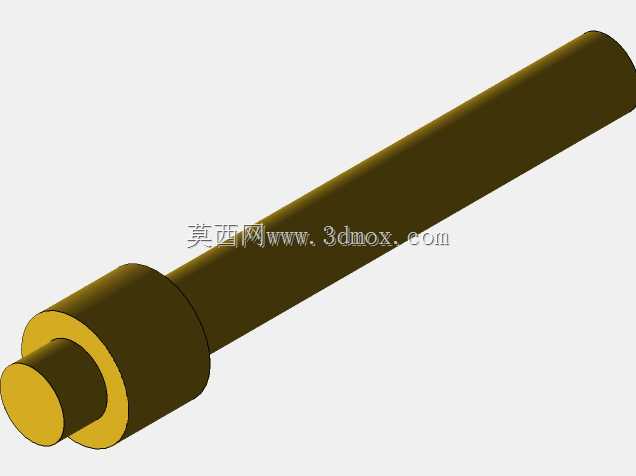

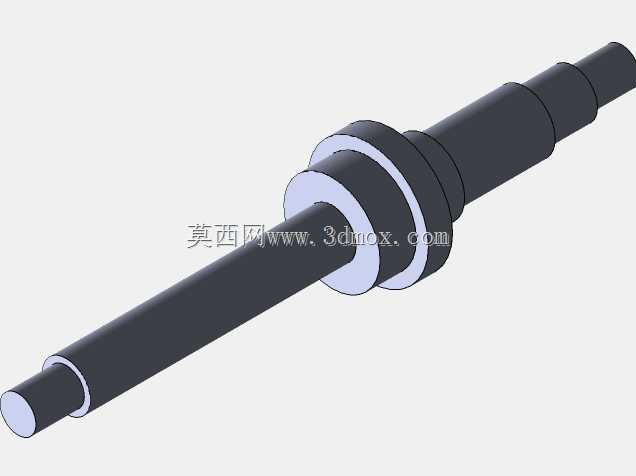

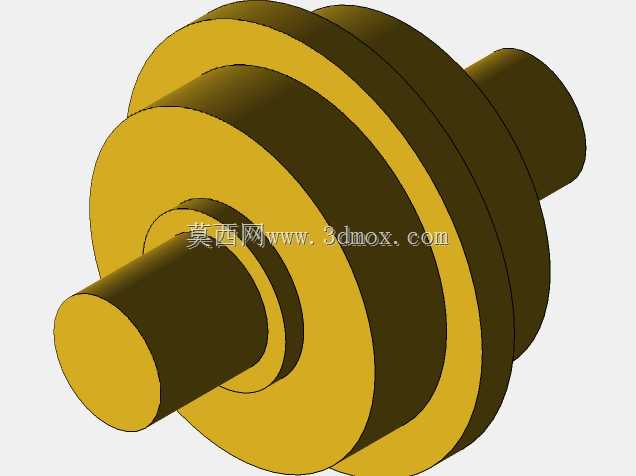

　　这类阶梯轴构件是回转传动系统里的核心受力零件，日常在各类减速传动单元、小型动力输出模组、轻工输送设备的动力传递链路里都能见到它的身影，核心作用是承接动力输入端的扭矩，通过轴身的轴肩结构完成配套轴承、传动轮、连接套的轴向定位，把旋转动力平稳传递到末端执行构件上。从结构设计逻辑来看，采用不等径的阶梯构型并非随意设置，每一段轴径的尺寸差都是为了适配不同安装位的配合公差需求：两端较细的轴段是轴承安装位，通常采用k6级过渡配合，保证和轴承内圈的贴合度，避免运转过程中出现内圈跑圈的磨损问题；中间凸起的轴肩是定位基准面，轴肩的高度严格控制在配套轴承内圈厚度的1/3到1/2区间，既保证足够的轴向定位承载力，又不会给后续轴承拆卸造成阻碍，

　　这点在做维修性设计的时候是必须考量的细节，要是轴肩过高，拆卸轴承时拉马无法勾住内圈端面，现场维护时很容易损伤轴面或者轴承本身。中间段的大直径轴身是扭矩传递的核心承载段，直径尺寸是根据额定传递扭矩、材料许用切应力计算得出，常规工况下采用45号钢调质处理就能满足强度需求，如果是重载冲击工况，还会改用40Cr调质并做表面高频淬火，提升轴颈位置的耐磨性能。从安装边界来看，这类轴件的轴向安装尺寸需要严格匹配配套腔体的轴向间距，两端轴段的伸出长度要提前预留密封件、端盖的安装空间，轴端通常会加工中心孔作为加工时的定位基准，也有部分同类型轴会在轴端加工螺纹孔，用来锁紧端部的传动轮或者联轴器，避免高速回转时零件出现轴向窜动。实际应用场景里，

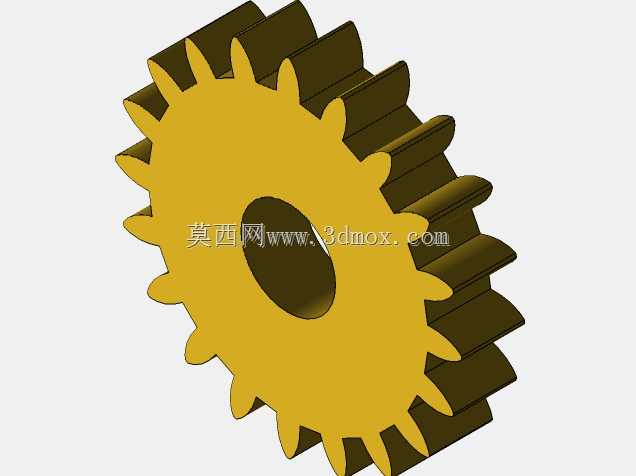

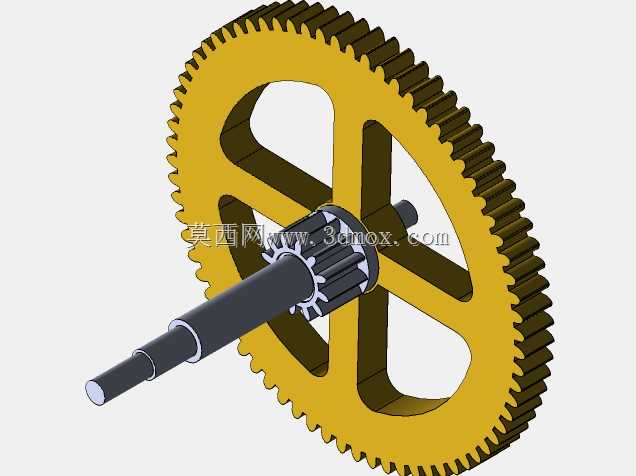

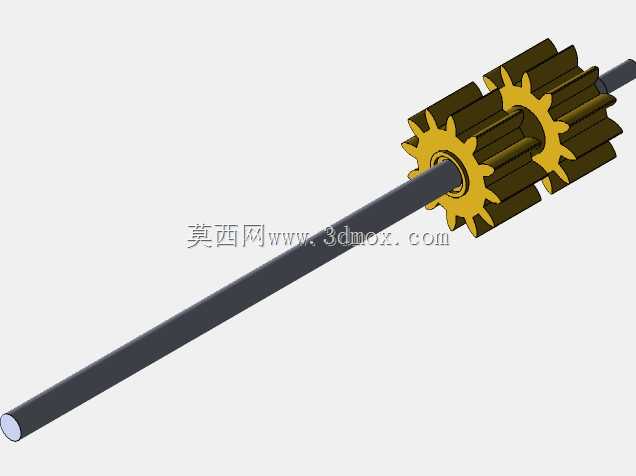

　　这类轴件很少单独使用，都是和深沟球轴承、传动齿轮或者同步带轮配套组装成传动副，在小型食品输送线、桌面级加工设备的动力头、民用机电产品的传动模组里应用广泛，设计时除了强度计算，还要校核轴的临界转速，避免工作转速接近轴的固有频率引发共振，尤其是长径比偏大的轴类零件，共振带来的振动噪声、轴件疲劳断裂问题在现场调试中很常见，很多新手设计时只算强度忽略刚度和临界转速校核，装机后很容易出现运转抖动、轴承过早失效的问题。轴身的过渡圆角也是设计里容易被忽略的细节，不同轴径衔接的位置必须设置圆角过渡，圆角半径要小于配套零件的倒角尺寸，既保证零件能贴合轴肩定位，又能通过圆角降低应力集中系数，避免交变载荷下在轴径变化位置出现疲劳裂纹，

　　很多轴件的断裂失效都出现在轴肩过渡位置，大多是因为圆角加工过小、甚至直接加工成直角导致的应力集中问题。表面处理方面，常规工况下做发黑处理就能满足防锈需求，如果是在潮湿或者有腐蚀介质的环境里使用，还会做镀锌或者镀硬铬处理，轴颈配合位置的表面粗糙度要控制在Ra1.6以内，非配合面可以放宽到Ra6.3，在保证装配精度的前提下控制加工成本。
