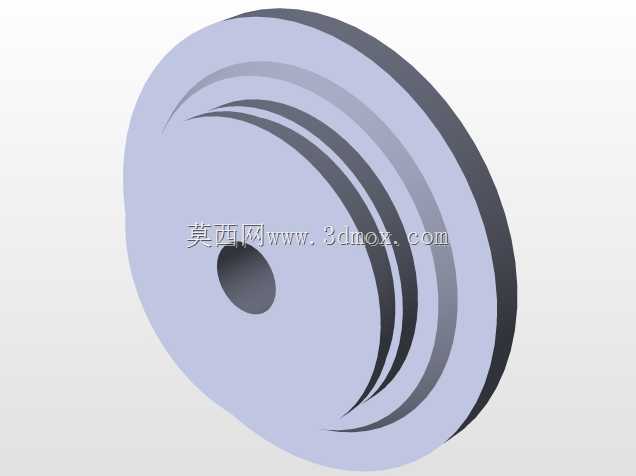

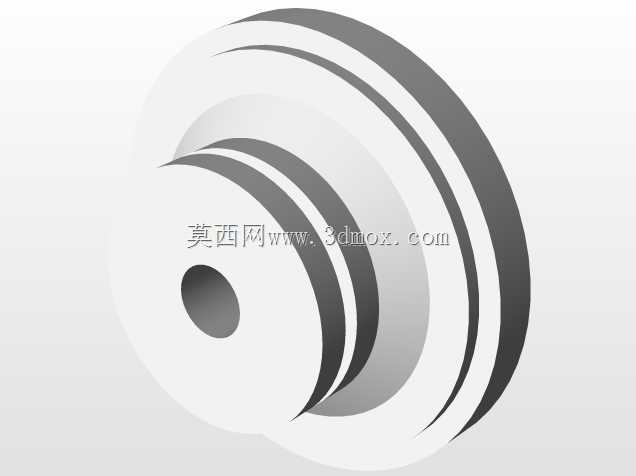

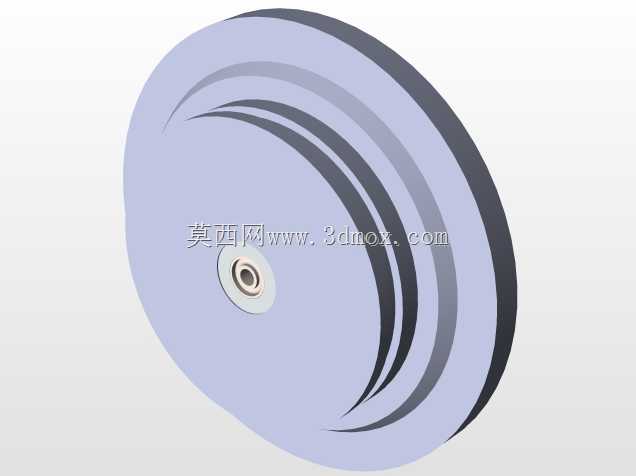

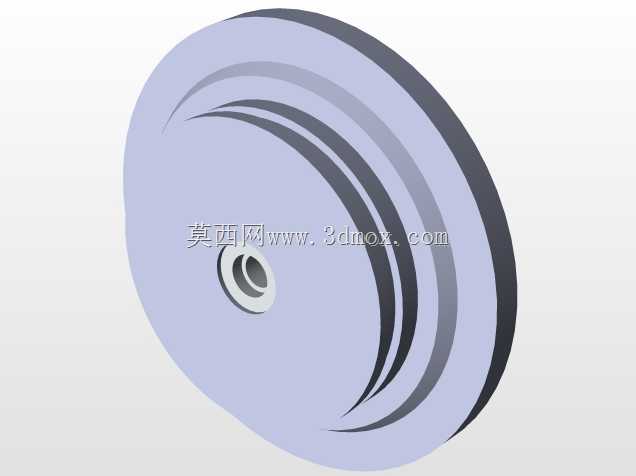

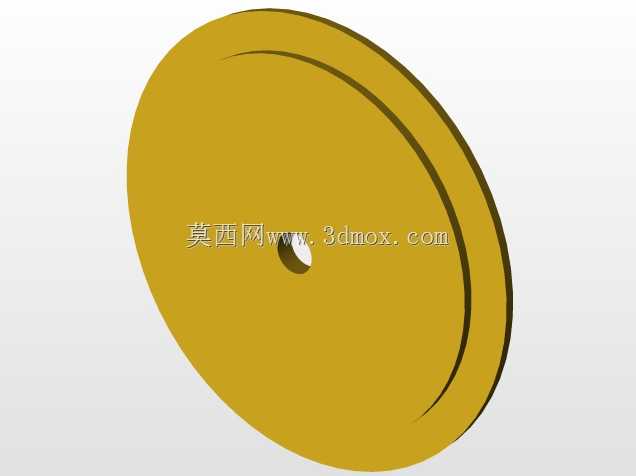

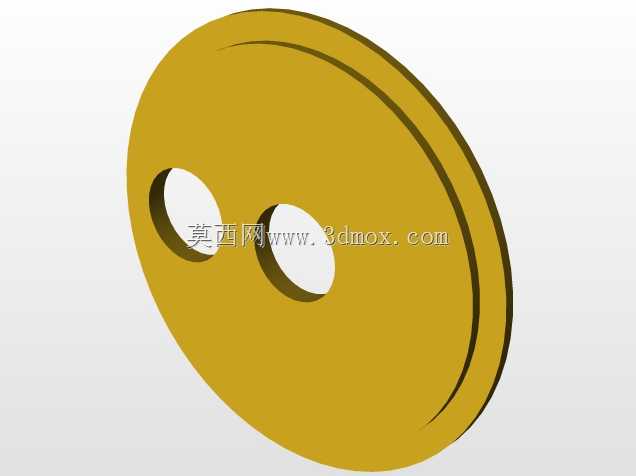

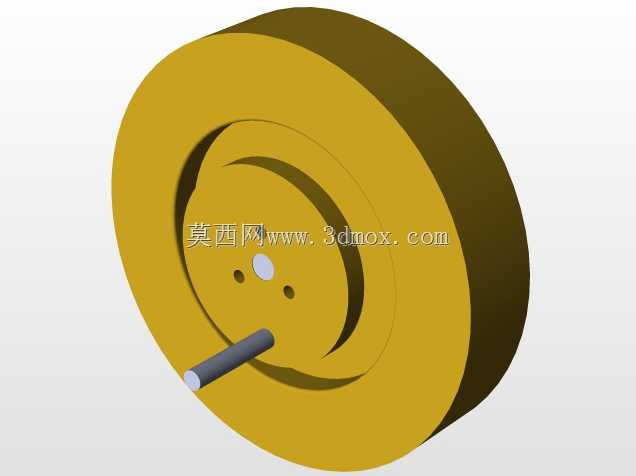

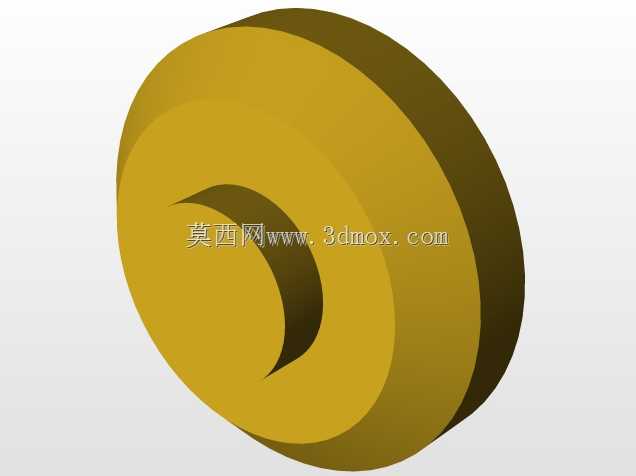

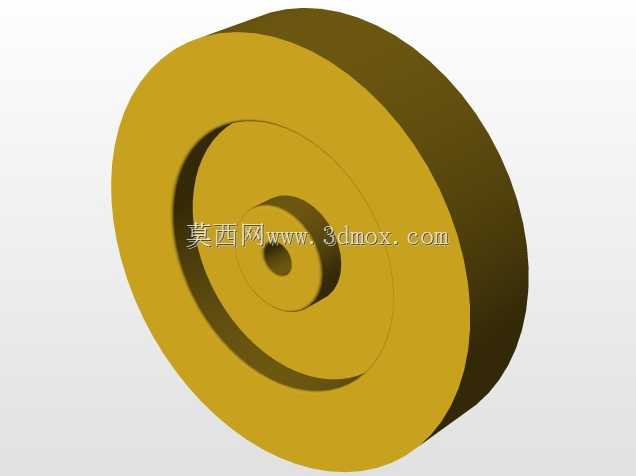

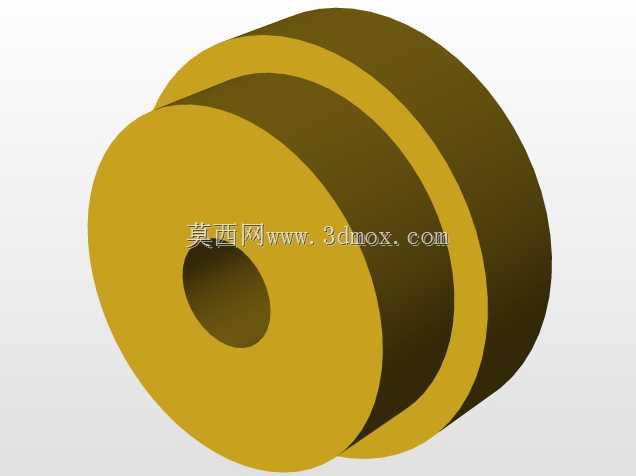

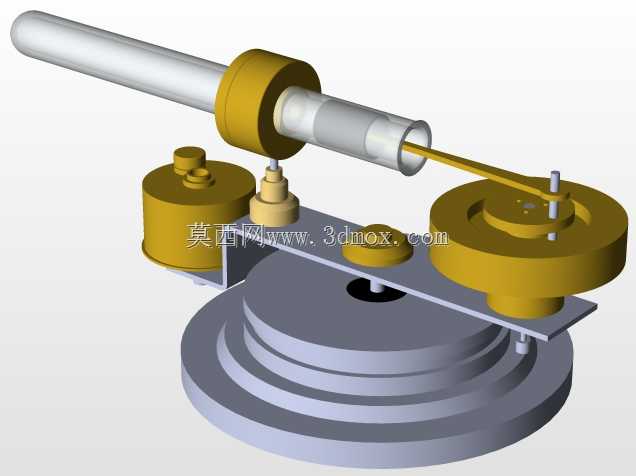

带多道弧形槽的盘状轮体结构设计

　　这类带多道弧形槽的盘状轮体，在轻工输送、小型传动机构里的应用场景十分普遍，不少间歇送料机构、轻载传动工位都会用到这类结构，区别于普通平带轮或者V带轮，它的弧形槽设计不是为了适配标准传动带，更多是配合机构里的拨杆、凸销实现轨迹导向或者间歇传动的动作。从实际使用场景来看，这类轮体常装在小型包装设备的送料工位、纺织机械的导纱工位，或是小型自动化设备的分度转台驱动端，工作时转速普遍不高，负载属于轻载范畴，核心作用是通过轮面的弧形槽约束配合件的运动轨迹，让从动件按照预设的曲线轨迹完成步进、抬升或者转向动作，相比圆柱槽轮，它的弧形槽过渡更顺滑，运行时的冲击更小，噪音也更低，适合对运行平稳性有一定要求的轻载工位。

　　从设计思路上看，这类轮体的核心设计要点集中在槽型轮廓和中心安装孔的配合精度上。首先要确定的是中心安装孔的尺寸与公差，因为轮体需要通过中心孔与传动轴配合，孔的公差带一般选H7级，与常用的k6级传动轴形成过渡配合，保证传动时不会出现相对窜动，同时中心孔端部要做倒角处理，方便装配时轴端导入，也能避免锐边割伤装配人员。轮体的外径尺寸需要结合机构的运动行程来确定，弧形槽的曲率半径直接决定了从动件的运动轨迹长度，设计时需要先根据工位需要的动作行程反推槽道的曲率，再确定轮盘的整体外径，避免轮盘尺寸过大占用过多安装空间，或是尺寸过小导致槽道曲率过急，让从动件运动时出现卡滞。

　　轮面上的多道弧形槽，每一道的深度和宽度都要和配合的拨销直径匹配，槽宽一般比拨销直径大0.1到0.2毫米，间隙太小会导致拨销在槽内滑动时摩擦力过大，加剧磨损，间隙太大则会让传动时出现回程间隙，影响机构的动作精度。槽道的边缘要做小圆角过渡，不能留锐边，否则拨销在槽内高速滑动时会被锐边切削，不仅会缩短拨销的使用寿命，产生的金属碎屑还会掉落到机构内部，影响其他零部件的正常运行。轮体的厚度方向也要做合理设计，轮毂部分的厚度要比轮缘部分厚一些，因为轮毂是和传动轴配合的受力部位，足够的厚度才能保证键连接的强度，轮缘部分因为主要是加工槽道，厚度可以适当减薄，在保证结构强度的前提下降低整体重量，减少转动时的惯量，让机构启停更顺畅。

　　安装边界方面，这类轮体装配时需要注意轴向的定位，一般会在轮毂侧面加工螺纹孔，用紧定螺钉顶在传动轴的键槽侧面，防止轮体在转动时出现轴向窜动，安装时要保证轮体的端面和传动轴的轴线垂直，端面跳动量要控制在0.05毫米以内，否则轮体转动时会出现偏摆，导致槽道和拨销的配合位置偏移，轻则出现运行异响，重则导致拨销断裂或者槽道崩边。另外轮体的安装位置要和配合的拨杆组件留出足够的安全间隙，轮体外缘距离周边的机架钣金或者其他零部件至少要留3毫米以上的间隙，避免转动时出现刮碰。这类轮体的材质一般选用45号钢或者硬质铝合金，选45号钢时表面要做发黑处理提升防锈能力，槽道表面可以做高频淬火提升耐磨性，选铝合金时可以做硬质阳极氧化处理，在减轻整体重量的同时保证槽道的耐磨性能，适合对重量有要求的高速轻载工位。

　　在实际建模过程中，这类盘类零件要优先用回转特征做基础基体，再通过扫描或者拉伸切除的方式加工弧形槽，建模时要注意槽道和中心孔的同轴度基准，所有尺寸标注要以中心孔的轴线为基准，方便后续加工时找正。另外要注意轮体的动平衡处理，虽然这类轮体大多用在中低速工况，但如果转速超过每分钟300转，还是要在轮缘位置做去重处理，避免转动时出现振动，影响整个机构的运行稳定性。
