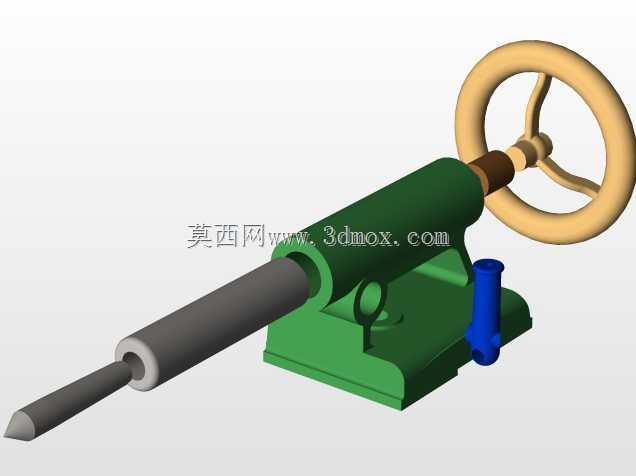

车床尾座进给锁紧机构三维结构

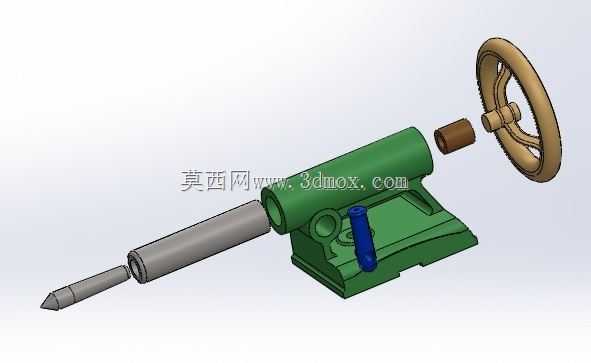

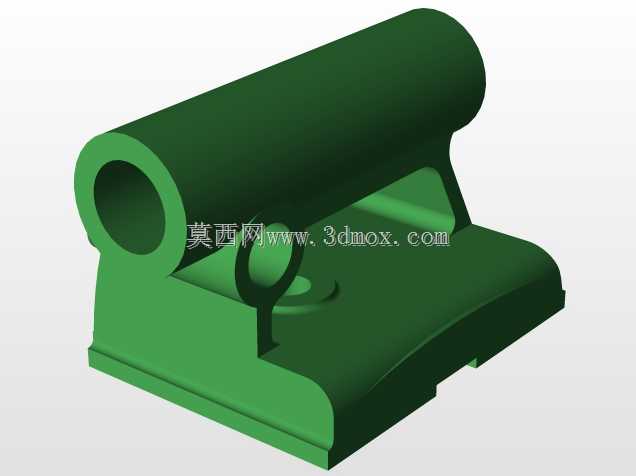

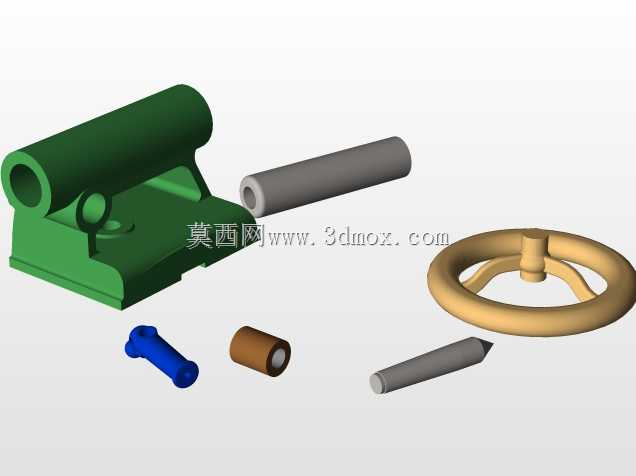

　　在普通卧式车床的加工场景里，尾座是承担长轴类零件顶紧、钻孔铰孔等工序支撑与刀具进给的核心配套部件，这套结构的设计完全贴合常规中小型车床的安装适配逻辑，底座采用带安装定位槽的平底结构，可直接卡入车床床身的导轨面，通过侧面的锁紧压板实现轴向位置的快速固定，适配床身导轨宽度在300-400mm区间的通用车床，安装时无需额外改造床身结构，仅需匹配对应导轨的压板连接孔位即可完成装配。从功能实现逻辑来看，手轮通过梯形丝杠副带动套筒实现轴向进给，梯形丝杠的导程选用5mm规格，既保证手动进给时的操作手感不会过于费力，也能保证进给量的控制精度，转动手轮时套筒的伸出行程控制在120mm范围内，足够覆盖常规轴类零件的顶紧行程需求，也能满足莫氏锥柄钻头、

　　铰刀的进给深度要求。套筒前端采用标准莫氏锥孔设计，可直接安装顶尖、钻夹头接杆等通用工装，锥孔的锥度公差严格按照机床附件标准执行，保证工装安装后的同轴度误差控制在0.02mm以内，避免加工时出现工件跳动的问题。侧面设置的蓝色锁紧手柄为偏心锁紧结构，当套筒调整到目标位置后，扳动锁紧手柄即可通过偏心块挤压锁紧套，抱紧套筒外壁实现位置固定，锁紧力可保证在重切削工况下套筒不会出现轴向窜动，避免顶紧失效引发的加工安全问题。设计过程中充分考虑了日常维护的便利性，套筒与壳体之间的配合间隙可通过壳体上的调整螺钉进行补偿，长期使用出现磨损后无需更换核心零件，仅需调整螺钉即可恢复配合精度，壳体上预留的润滑油注油孔可直接连通丝杠副与套筒配合面，

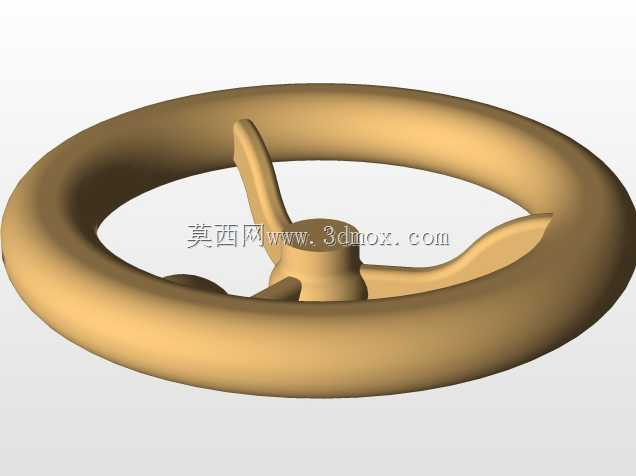

　　日常保养时无需拆解结构即可完成润滑作业。底座的安装面经过刮研工艺处理，与床身导轨的接触面积不低于80%，保证尾座安装后与主轴的同轴度偏差在允许范围内，避免加工长轴时出现锥度误差。手轮的轮缘采用防滑结构设计，外圈直径设置为180mm，操作时的力臂长度足够，即使是大顶紧力需求的重型工件装夹，操作人员也无需借助加力杆即可完成顶紧操作。整套结构的受力路径经过优化，顶紧工件时的反作用力直接通过套筒、壳体传递到底座与床身导轨，不会对丝杠副产生额外的径向载荷，大幅延长丝杠的使用寿命，避免长期使用后出现丝杠弯曲、进给卡滞的问题。在钻孔作业场景下，尾座可配合车床主轴的旋转运动，通过手动进给完成端面钻孔、钻中心孔的工序，

　　锁紧机构可在钻孔过程中保持进给位置稳定，避免刀具退让导致的孔径尺寸超差问题；在轴类零件装夹场景下，顶尖顶紧工件中心孔后锁紧套筒，可与主轴卡盘形成两支撑装夹结构，大幅提升长轴加工时的刚性，减少切削振动带来的表面粗糙度超差问题。
