大直径四爪自定心车床卡盘结构

　　在普通卧式车床、大型落地车床的重载加工场景里，大直径盘类、筒类工件的装夹稳定性直接决定加工精度与切削效率，这款适配大规格车床的四爪卡盘结构，正是针对800mm直径范围内的重型工件装夹需求设计。不同于常规三爪卡盘适配规则回转体的局限，四爪的布局结构既可以通过单爪微调实现偏心工件、不规则轮廓工件的找正装夹，也能通过同步驱动实现规则盘件的快速定心，覆盖轴类、盘类、异形铸件等多种工件的装夹需求，在矿山配件加工、大型法兰车削、滚筒类零件外圆与端面加工场景中应用广泛。

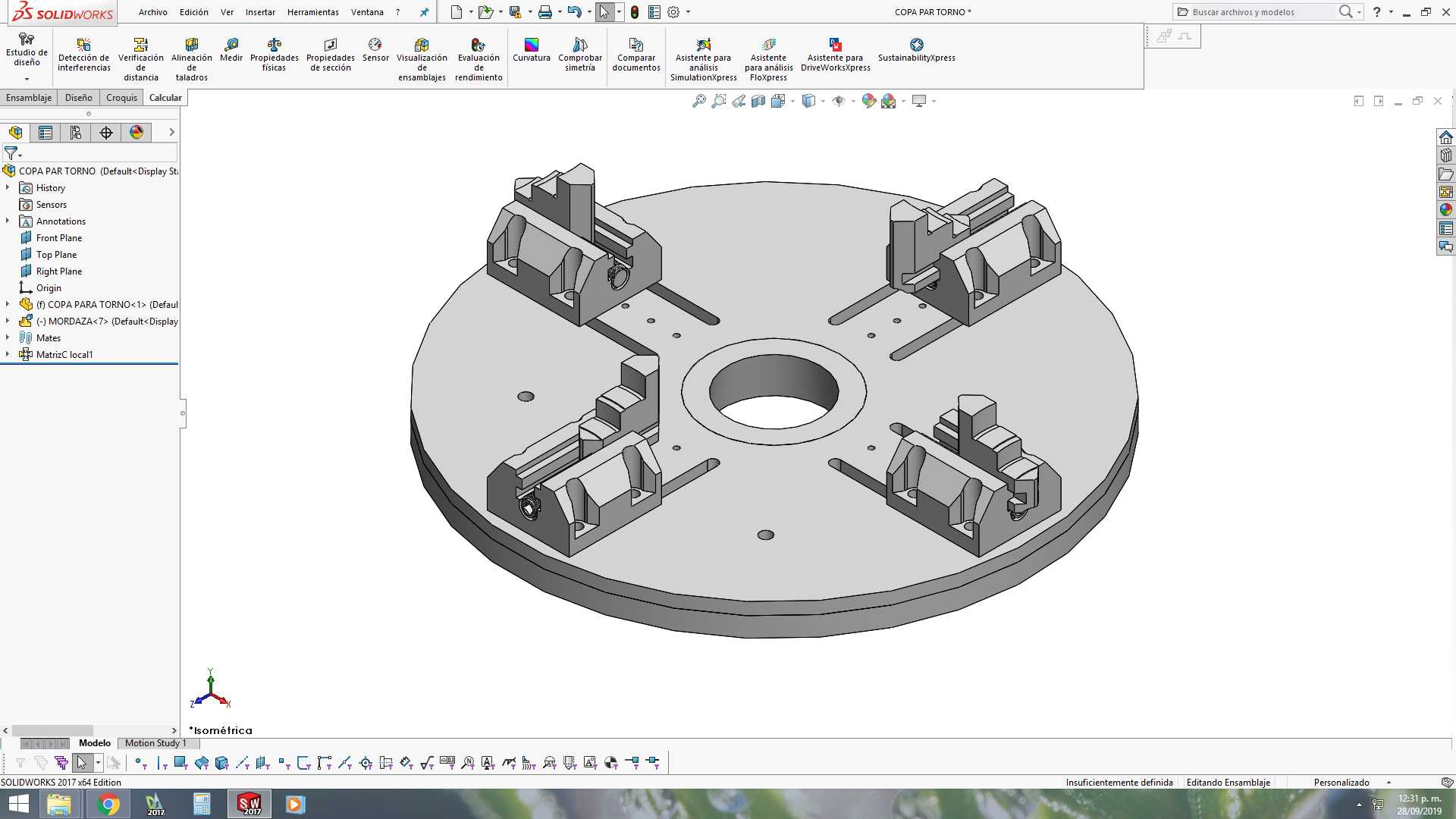

　　从结构设计逻辑来看，卡盘主体采用圆盘式基体结构，中心预留大直径通孔，可适配长棒料穿入装夹，也能为端面加工的刀具避让提供足够空间；基体上开设四条沿径向均匀分布的T型滑槽，四个卡爪分别嵌装在滑槽内，每个卡爪都配备独立的调节丝杆与锁紧机构，既可以通过盘体内部的联动盘实现四爪同步径向移动，完成快速定心装夹，也可以单独转动每个卡爪的调节螺杆，实现单爪的独立位移调整，满足偏心工件、非对称工件的找正需求。卡爪的夹持面设计有可更换的硬爪牙条，针对不同硬度的工件可以更换对应齿形、材质的爪垫，避免装夹过程中夹伤工件表面，同时也能在爪牙磨损后快速更换，延长卡盘整体的使用寿命。

　　考虑到大直径工件装夹时的受力需求，卡盘基体的厚度经过载荷校核，在80厘米的最大外圆尺寸下，基体背部设计有与车床主轴法兰匹配的安装止口与螺栓孔位，安装时可以通过止口实现与主轴的同轴度定位，再通过圆周分布的锁紧螺栓完成固定，保证卡盘随主轴高速回转时的动平衡性能，避免大尺寸卡盘回转时出现振颤影响加工表面质量。每个卡爪的滑座部分都设计有加长的导向配合面，与基体滑槽的配合间隙经过严格控制，重切削时可以承受更大的径向切削力，避免卡爪出现退让导致工件移位。

　　在实际加工应用中，这类大直径四爪卡盘通常搭配大型卧式车床使用，加工大型法兰盘时，可以通过四爪同步移动快速找正法兰外圆，一次装夹完成端面、外圆、密封槽的全部车削工序；加工偏心轴类零件时，可以通过单爪调整，将工件的回转中心偏移到指定偏心距位置，无需额外制作偏心夹具就能完成偏心外圆的加工；针对形状不规则的铸件毛坯，还可以通过调整四个卡爪的不同伸出量，将毛坯的待加工面调整到回转中心位置，降低毛坯找正的辅助时间。卡盘的每个调节位置都设计有刻度标记，操作人员可以根据刻度快速调整卡爪的大致位置，再通过百分表完成精确找正，大幅缩短装夹准备时间。

　　从安装边界来看，这款卡盘的最大外轮廓尺寸为80厘米，安装止口的尺寸与对应规格车床的主轴法兰完全匹配，背部的螺栓孔分布圆直径经过标准化设计，可以直接适配同规格的普通车床、数控车床主轴端，不需要额外制作过渡连接盘；卡爪的最大张开行程可以覆盖从几十毫米小直径轴类到接近卡盘最大直径的盘类工件装夹，夹持范围覆盖绝大多数常规大型回转体零件的加工需求。卡盘内部的丝杆副采用润滑脂密封润滑，日常使用中只需要定期注油维护就能保证调节顺畅，避免切削液、铁屑进入滑槽导致卡爪卡滞，整体结构的维护成本低，适合车间重载加工的长期使用场景。
