带双提手平板式承载盖板结构设计

　　日常做设备结构配套设计时，这类带提手的平板承载盖板是出镜率极高的构件，很多人觉得一块板加两个把手没什么设计含量，真到现场装配、运维的时候才会发现，细节上的考量直接影响后续使用的顺畅度。先从实际应用场景说起，这类构件常被用在各类工业设备的检修口封盖、小型工位的承载托盘、电气柜的顶部防护盖板、轻型物料周转的承托板位置，既需要承担平面方向的均布载荷，也要满足日常频繁开盖、移位的操作需求，不少户外机柜的内部层板、小型试验台的活动台面也会采用类似结构。

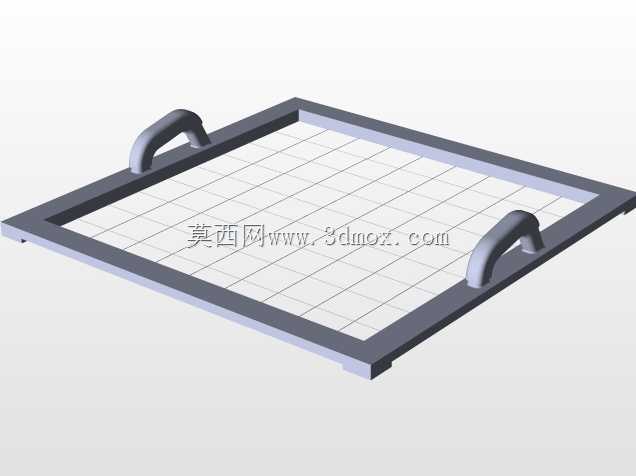

　　设计这类构件的时候，首先要敲定的是平板本体的结构形式，从模型结构来看，平板边缘做了折边处理，不是单纯的平切板材，这个折边的作用远不止提升刚性这么简单——如果是作为检修盖板使用，折边可以直接嵌入安装框的限位槽内，不需要额外加装定位销就能避免盖板横向窜动，折边的高度要匹配安装位的台阶深度，通常预留0.5到1毫米的装配间隙，避免加工公差导致盖板放不进去或者盖合后晃动。平板的厚度选择要结合实际承载需求，要是作为轻型承载使用，比如承放小型工具、零散零部件，1.5到2毫米的冷轧钢板折边后就能满足刚性要求，不会在正常施压下出现明显形变；如果是作为设备的承重盖板，需要承受人员踩踏或者较重工件放置，就要把板厚提升到3毫米以上，必要时还可以在平板背面点焊加强筋，不过从这个模型的结构来看，背面没有额外加强结构，定位是轻型承载场景。

　　再看两个提手的设计，这部分是整个结构里最影响操作体验的环节。首先是安装位置，两个提手对称布置在平板的一组对边位置，距离板边的距离经过了权衡：太靠近板边的话，握持提手施力的时候，手腕容易碰到安装位的边框，尤其是戴劳保手套操作的时候，剐蹭概率很高；太靠近板中心的话，提起盖板的时候力臂过长，平板远端容易下坠倾斜，要是盖板上放有零散物件很容易滑落，这个模型里的提手位置刚好在距离板边约六分之一板长的位置，单人双手握持提起的时候，整个板的重心落在两个提手连线的中心区域，提起后板面能保持基本水平，不会出现一端翘头的情况。提手本身采用的是弧形拱起结构，和板面之间预留了足够的握持空间，成年人戴厚劳保手套也能顺利穿入握住，提手和板面的连接位置做了贴合面的过渡，不是直角焊接或者螺接，能有效降低应力集中，毕竟频繁提放的时候，连接位置是应力最集中的区域，要是连接面处理不好，用久了很容易出现焊缝开裂或者连接螺丝滑牙的问题。

　　从安装边界来看，这类平板盖板的外形尺寸要完全匹配安装位的内框尺寸，折边的外翻尺寸要刚好搭在安装框的支撑边上，支撑边的宽度至少要保证折边有10毫米以上的搭接量，不然盖合后容易出现边角塌陷的问题。如果是作为活动托盘使用，平板底部可以根据需求加装防滑垫，避免放置在光滑台面上出现滑移，提手的高度也要控制在合理范围，拱起最高点距离板面的高度通常在35到45毫米之间，太高的话堆叠存放的时候会占用过多空间，太低又会影响握持操作。

　　实际建模的时候要注意几个容易出错的细节：一是提手和平板的连接位置，如果采用焊接连接，要在平板上预留和提手安装端面完全贴合的贴合面，不要出现缝隙导致焊接虚焊；如果采用螺接连接，要在平板背面预留沉头孔，让螺丝头不突出板面，避免放置物件的时候被螺丝头刮蹭，也保证板面的平整度。二是折边的转角位置要做工艺缺口处理，不然折边的时候转角位置会出现板材起皱或者撕裂的问题，工艺缺口的大小要匹配所选板材的折弯半径，通常和板厚保持一致即可。三是板面的平面度要求，作为承载构件使用时，板面的平面度公差要控制在每米1毫米以内，不然放置精密小零件的时候容易出现滑移，作为盖板使用时平面度不足也会导致盖合后出现缝隙，无法起到防尘防护的作用。

　　不少新手设计这类构件的时候，容易忽略提手的承重匹配问题，随便选个标准提手就装上去，实际使用的时候如果提手的额定承重小于盖板加上承载物件的总重量，很容易出现提手断裂的安全隐患。设计时要先核算整个盖板的自重加上最大承载重量，单个提手的额定承重至少要达到总重量的1.5倍以上，留足安全余量，毕竟操作的时候可能会出现单手提携的情况，安全系数不能打折扣。另外，要是这类盖板用在有防腐需求的场景，比如化工设备周边、潮湿的户外环境，板材要选用不锈钢或者做表面喷塑、镀锌处理，提手也要选用同材质的配件，避免不同材质接触出现电化学腐蚀，缩短构件的使用寿命。
