带长柄导流结构的环形承托工业构件

　　日常做流体输送配套结构设计时，经常会遇到需要兼顾承托定位与流体导向的工况，这类带长柄的环形构件，大多用在民用燃气具、小型流体输送终端的接驳位置，核心作用是完成上游管路输出介质的流向规整，同时为末端接驳的功能组件提供稳定的安装定位基准。先从实际应用场景说起，这类构件最常见的部署位置，是家用嵌入式灶具的燃气引射段前端、小型商用燃烧器的空气预混腔入口，还有部分实验室通风管路的末端导流段，它不需要承担过高的系统压力，常规工作承压范围在0.1MPa以内，接触的介质多为经过预处理的低压燃气、常温空气或者低流速的洁净流体，不会接触强腐蚀、高磨蚀性的介质，所以材质选型上大多采用压铸铝合金或者食品级304不锈钢，兼顾成型精度与结构强度，同时控制整体制造成本。

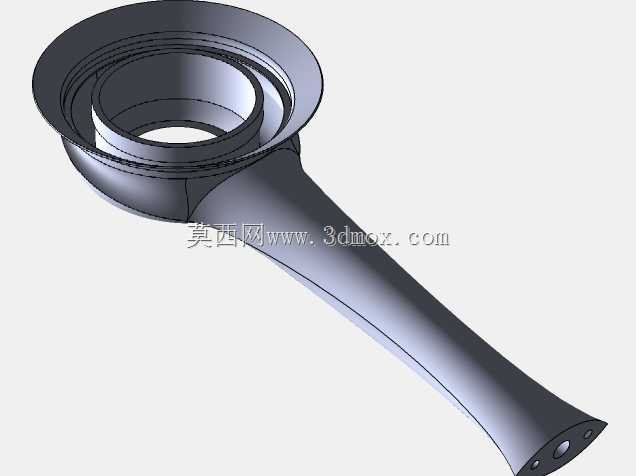

　　再看产品的功能特性，整个构件分为环形承托段与长柄导流段两个核心功能区，环形承托段采用多层阶梯式的环形槽结构，最外层的外翻边是安装定位边，上面预留了两个对称的小孔，用来穿设固定螺丝，和上游的管路端面或者设备壳体完成锁紧固定，外翻边的平面度公差控制在0.1mm以内，保证安装后密封面完全贴合，避免出现介质泄漏的问题；内层的阶梯环槽是密封与接驳位，不同直径的环槽分别对应不同规格的密封胶圈与接驳管路，槽底的圆角过渡全部做了R0.5以上的圆滑处理，避免安装时割伤密封胶圈，同时减少介质流动时的局部阻力。长柄导流段采用渐变收窄的流线型结构，从环形段的侧下方平滑延伸出去，整个流道的截面从环形段的环形出口逐步收窄到末端的圆形出口，流道内壁的粗糙度控制在Ra1.6以下，减少介质流动时的沿程阻力，避免出现紊流、啸叫的问题；长柄末端同样预留了两个固定孔，用来和下游的喷嘴、导流管完成接驳，固定孔的位置度公差控制在0.08mm以内，保证接驳后流道的同轴度，避免出现介质偏流的问题。

　　说到设计思路，做这个构件的三维建模时，最先要确定的是环形承托段的安装边界尺寸，最外层外翻边的外径是根据配套设备的安装开孔尺寸确定的，常规适配家用灶具的型号，外翻边外径控制在120mm左右，内层阶梯环槽的直径分别对应常用的DN15、DN20管路规格，保证和标准管路的接驳兼容性；长柄段的长度是根据设备内部的安装空间确定的，从环形段中心到长柄末端出口的中心距控制在180mm左右，既保证流道有足够的长度完成流体整流，又不会因为长度过大导致安装时和设备内部的其他构件产生干涉。建模时要特别注意两个功能段的衔接位置，环形段的侧下方和长柄段的衔接处要做平滑的曲面过渡，不能出现直角或者突变的截面，否则会导致介质在这个位置形成涡流，不仅会增加流动阻力，长期使用还会在这个位置积碳或者积存杂质，影响构件的使用寿命；另外整个构件的壁厚要保持均匀，基本控制在2.5mm左右，压铸成型时不会出现缩孔、翘曲的缺陷，同时保证结构有足够的刚性，安装锁紧时不会出现变形。

　　再讲安装边界的注意事项，部署这个构件时，首先要保证环形段的外翻边和安装基面完全贴合，固定螺丝的锁紧扭矩控制在1.2N·m左右，扭矩过大会导致外翻边变形，破坏密封性能，扭矩过小则会出现密封不严的问题；长柄段的安装角度要和下游的喷嘴入口保持同轴，角度偏差不能超过2°，否则会导致介质流出时偏斜，影响后续的预混或者喷射效果；另外安装时要注意长柄段下方预留至少10mm的操作空间，方便后期维护时拆卸末端的固定螺丝，不要把长柄段直接贴在设备的壳体或者其他构件上，避免工作时产生共振噪音。实际测试中，这种流线型长柄的导流结构，比传统的直角转接结构的流动阻力低30%左右，介质流出的均匀度能提升40%，用在燃气预混段时，能让燃气和空气的混合更充分，有效提升燃烧效率，降低不完全燃烧产生的有害物排放；用在通风管路末端时，能有效降低气流噪音，提升使用体验。建模过程中，所有的安装孔位都做了沉头处理，保证螺丝安装后不会突出构件表面，避免和其他接驳零件产生干涉，所有的棱边都做了R0.3的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者密封零件。
