便携式微型研磨工具套装结构设计

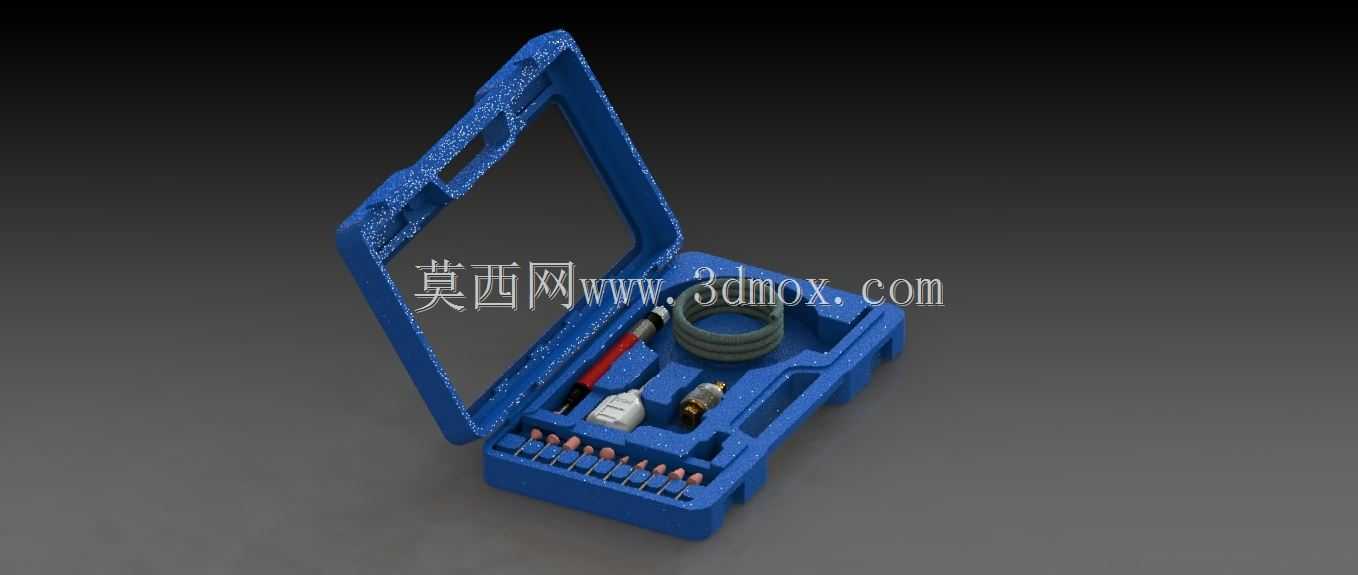

　　这套微型研磨工具的结构设计，核心围绕小空间精密加工作业的实际需求展开，在五金加工、模具修配、电子元器件打磨、文创手工制作等场景中，这类小型研磨工具的使用频率极高，尤其是在大型打磨设备无法触及的狭窄工位、异形曲面修磨、微小零件去毛刺等作业环节，便携微型研磨工具的作用无法被常规设备替代。整套工具采用一体式收纳盒结构设计，收纳盒本体采用抗冲击工程塑料材质，内部通过一体注塑成型的卡位槽，将研磨主机、不同规格的研磨磨头、配套供气接口、密封垫圈等所有配件精准固定，避免携带过程中配件晃动磕碰，同时开合式的盒体结构配合卡扣锁紧，能够在非使用状态下实现全封闭收纳，防止磨头沾染灰尘、主机进屑影响使用寿命。从功能特性来看，这套研磨工具属于气动驱动类型，

　　相比电动微型研磨笔，气动驱动的输出扭矩更稳定，长时间连续作业不会出现电机过热的问题，适合车间内长时间的修磨作业，主机的握持段做了防滑纹理处理，直径控制在18mm左右，符合成年人单手握持的人机工程尺寸，长时间握持作业不易产生手部疲劳。配套的磨头涵盖了圆柱、圆锥、球头等多种外形，磨料粒度覆盖粗磨到精抛的全流程需求，作业时可以根据加工面的形状、加工余量快速更换磨头，无需额外准备工具收纳容器。设计过程中，首先对各配件的外形尺寸做了全尺寸测绘，收纳盒的内部型腔完全贴合各配件的外轮廓，卡位槽的单边预留0.2mm的装配间隙，既保证配件取放顺畅，又能在盒体翻转、晃动时不会出现配件脱落的情况；盒盖与盒体的连接采用一体式塑料铰链，

　　铰链处做了加厚圆角处理，反复开合的疲劳寿命能够满足日常频繁使用的需求，盒体闭合后的整体外形尺寸控制在180mm×120mm×50mm区间，能够轻松放入工装口袋、工具包侧袋，不会占用过多的储物空间，完全适配现场作业人员随身携带的使用需求。从安装边界来看，这套工具的主机进气接口采用标准通用气动快插口径，能够直接对接车间常规的压缩空气管路，无需额外配备转接头，接入气源后通过主机上的旋钮式调节阀可以无级调整输出转速，适配不同材质的研磨需求，比如针对金属零件去毛刺可以调高转速提升打磨效率，针对塑料、亚克力等易熔材质则可以调低转速避免加工面过热融化。在实际使用场景中，这类微型研磨工具不仅可以用于金属零件的飞边去除、焊缝余高修平，

　　还可以用于3D打印零件的支撑去除、表面打磨抛光，甚至在珠宝加工、模型制作等民用领域也有广泛的应用空间。整套结构设计没有多余的冗余部件，所有卡位的布局都经过空间优化，在有限的盒体空间内实现了全配件收纳，同时兼顾了结构强度与使用便捷性，盒体外部做了防滑筋条设计，放置在倾斜的工作台面时不易滑落，盒体边角做了大圆角过渡，避免尖锐边角划伤操作人员或者刮蹭其他工件。磨头的卡位槽设计成等间距排列，每个槽位对应一种规格的磨头，取放时可以快速识别需要的磨头规格，减少作业过程中找配件的时间消耗；配套的密封垫圈单独设置卡位，避免与其他金属配件混放造成丢失，进气接口的卡位做了加深处理，保证接口不会在携带过程中掉出。主机的放置位做了仿形设计，贴合主机的握持曲线，取放时的施力位置预留了手指操作空间，无需抠取即可轻松拿出主机。整套设计充分考虑了车间现场使用的各类细节，从携带便利性、操作舒适性、配件收纳合理性等多个维度做了优化，没有追求华而不实的外观设计，所有结构都服务于实际使用需求，能够很好地满足各类精密小范围研磨作业的使用要求。
