战术枪用光学瞄准镜结构三维设计

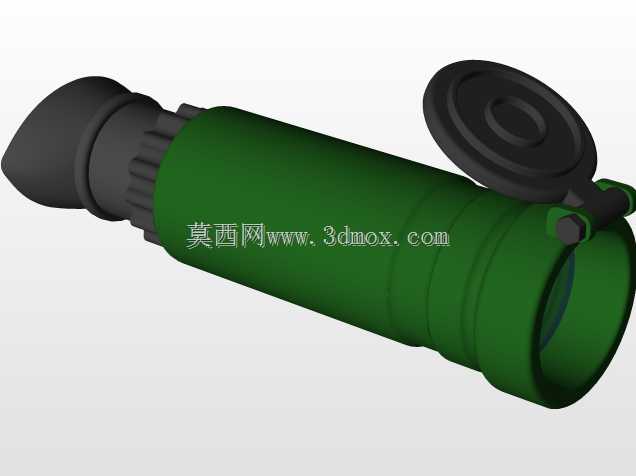

　　在轻武器战术附件的配套设计领域，光学瞄准镜是直接影响射击精度与实战响应效率的核心部件，本次呈现的瞄准镜结构设计，完全围绕实战场景下的使用需求展开，从结构布局到细节防护都做了针对性的工程考量。从实际应用场景来看，这类瞄准镜主要适配中口径战斗步枪，可在野战环境、城市近距离作战、野外狩猎等多种场景下使用，既能够支持中距离范围内的目标快速瞄准，也可通过倍率调节实现远距离目标的清晰观测，替代传统机械瞄具视野受限、瞄准速度慢的短板。在功能特性设计上，镜身主体采用一体化筒式结构，主镜筒为核心承载部件，内部预留了光学镜片组、调节分划机构、变倍环的安装空间，靠近目镜端设计了软质橡胶眼罩，能够在贴腮瞄准的时候贴合眼部轮廓，

　　既可以阻挡外部杂光进入镜筒影响观测效果，也能在枪械产生后坐力的时候起到缓冲作用，避免眼部磕碰镜身造成损伤。物镜端设计了可翻转的硬质保护盖，日常携行状态下保护盖扣合在物镜前端，能够避免镜片被砂石、树枝刮花，也能防止雨水、灰尘直接沾染镜片表面，使用时只需向上翻转即可快速进入工作状态，保护盖与镜身通过铰接结构连接，铰接位置设置了阻尼定位结构，翻转后可以稳定停留在开启位置，不会在射击过程中因为震动回落遮挡视野。靠近目镜的镜身位置设计了滚花调节环，滚花结构能够增加手指与调节环之间的摩擦力，使用者佩戴战术手套的时候也可以顺畅转动调节环，完成视度调节、倍率切换的操作，不需要额外摘除手套，适配实战操作的需求。镜身外侧设置了环形凸起加强筋，

　　既能够提升镜身整体的结构强度，降低意外跌落、磕碰时镜筒变形的概率，也可以作为瞄准镜安装到枪械皮卡汀尼导轨时的定位基准，配合镜身下方的锁紧固定结构，能够保证瞄准镜安装后与枪管轴线的平行度，避免重复装夹带来的瞄准点偏移问题。从安装边界的尺寸设计来看，镜身整体外径控制在32mm标准尺寸范围内，能够适配市面上绝大多数通用瞄准镜安装环，不需要定制专用夹具，降低了配套使用的成本；整体长度控制在合理区间，安装到步枪导轨后不会向前延伸过多超出护木前端，也不会向后过度靠近枪托位置影响贴腮动作，目镜端的外径做了收窄处理，给贴腮位置留出足够的操作空间，避免脸颊与镜身产生干涉。设计过程中充分考虑了野外使用的环境适应性，镜身各部件的连接位置都预留了密封槽，

　　可加装密封圈实现防水防尘设计，能够在小雨、扬尘环境下正常使用，不会因为水汽、灰尘进入镜筒内部导致镜片起雾、调节机构卡滞。镜身表面采用哑光硬质氧化处理，既能够提升表面耐磨性能，避免日常使用中表面涂层脱落，也可以减少反光，防止在光照环境下因为镜身反光暴露自身位置。从结构建模的细节来看，所有部件的配合公差都按照精密机械装配要求设定，转动部件之间预留了合理的配合间隙，既不会因为间隙过大导致调节旷量，也不会因为间隙过小导致低温环境下部件收缩出现卡滞；保护盖的铰接轴采用过盈配合与镜身连接，不需要额外加装紧固件，减少了零件数量，也降低了后期维护的难度。眼罩采用软质橡胶材质，与镜身通过卡槽结构连接，长时间使用出现老化后可以快速拆卸更换，不需要整体报废镜身，提升了部件的可维护性。整体结构没有冗余的设计部件，每一处结构都对应实际使用中的功能需求，没有为了外观造型增加不必要的装饰结构，完全以实用可靠性为核心设计目标，能够满足高强度使用场景下的结构强度要求与功能稳定性要求。
