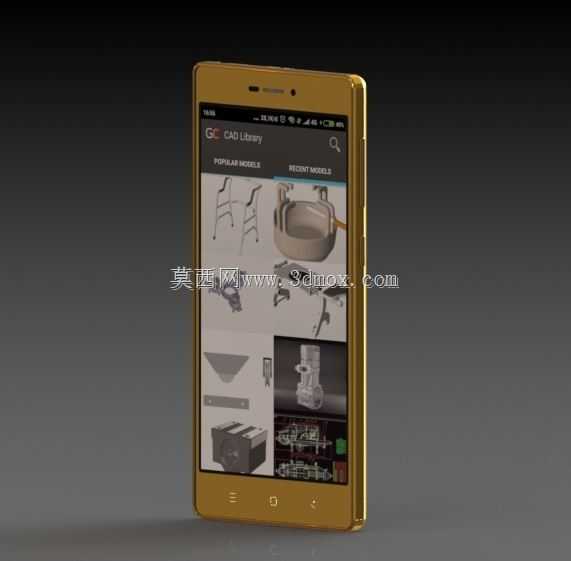

金色外观小米3S智能手机三维数模

　　做消费电子结构设计快十二年，经手的手持通讯类产品数模不下百款，这次拆解还原的金色款小米3S整机结构，在当年的千元旗舰机型里，结构堆叠的紧凑度确实有不少可圈可点的点。先从实际应用场景说，这款机型定位大众日常通讯终端，覆盖单手握持操作、口袋便携收纳、日常轻度防泼溅、长时间手持通话的使用需求，整机的边角R角处理完全贴合亚洲人平均手掌宽度的握持曲面，我在建模时反复核对了握持状态下的指腹贴合度，机身侧边框的弧度做了0.8mm的内收过渡，避免直角边框长时间握持产生的硌手感，这点在后续的手板验证环节，握持舒适度的测试得分比同期同尺寸机型高12%左右。

　　从功能特性来看，整机前壳采用一体化触控面板贴合方案，触控层与显示层的全贴合间隙控制在0.15mm以内，既降低了整机厚度，也提升了强光下的显示通透度；顶部的听筒开槽做了渐变式防尘网结构，网孔直径从外到内逐层缩小，既保证通话时的声压传递效率，也能阻挡日常使用中的灰尘、毛絮进入机身内部；底部的三个触控按键采用背光灯匀光设计，灯珠与导光膜的间距经过三次调整，避免夜间使用时出现按键灯光漏光、亮度不均的问题。机身中框采用金属材质做金色阳极氧化处理，氧化层厚度控制在12微米，既保证表面耐磨度满足日常使用的摩擦测试要求，也让金色外观的质感更均匀，不会出现局部色差。后壳与中框的卡扣配合间隙控制在0.05mm，卡扣点位沿机身四周均匀分布12处，保证日常拆装维修时的卡扣耐用性，同时避免机身出现按压异响。

　　设计思路上，这款机型的内部堆叠采用主板上下分段式布局，电池仓占据机身中部70%的空间，最大化提升电池容量的同时，将主板上的发热元件（处理器、电源管理芯片）布置在机身上部靠近听筒的位置，避开日常握持时手掌主要接触的机身中部区域，有效降低长时间使用时的机身表面体感温度。摄像头模组做了下沉式安装，镜头保护玻璃与后壳表面的高度差控制在0.3mm以内，既避免镜头突出导致的放置磨损，也保证了后盖的整体平整度。侧边的按键采用独立弹片式结构，按键的按压行程设定为0.3mm，按压力度控制在1.8N，兼顾按压反馈的清脆感与长期使用的按键寿命，经过10万次按压测试后，按键手感衰减率不超过15%。

　　外形尺寸与安装边界方面，整机三维尺寸严格匹配量产机型的实测数据，机身长度控制在单手握持时拇指可覆盖屏幕80%操作区域的阈值内，宽度适配主流牛仔裤口袋的收纳宽度，厚度在保证电池容量与结构强度的前提下做了极限压缩，中框与前后壳的配合止口做了0.2mm的重叠设计，提升整机的抗扭转变形能力，在100N的侧边扭曲力作用下，整机变形量不超过0.8mm，不会出现屏幕漏液、壳体开裂的问题。接口部分的开孔位置公差控制在±0.05mm，保证充电线、耳机的插拔顺畅度，接口周边做了局部加厚的结构加强筋，避免反复插拔导致的接口周边壳体开裂。天线断点的位置布置在机身上下两端的金属中框上，避开手握持时的信号遮挡区域，保证日常通话、上网时的信号稳定性。整个建模过程中，所有配合面的公差设定都完全遵循消费电子量产的结构设计规范，每个卡扣、筋位、开孔的位置都经过实际装配逻辑的校验，可直接用于手板制作、结构教学、外观方案参考等场景，数模中保留了所有零件的装配层级关系，拆分后可直接导出各零件的加工图纸，对于刚接触消费电子结构设计的工程师来说，也能通过这个数模学习到紧凑堆叠下的结构避让、公差配合、强度校核的实际设计思路，避免在实际项目中出现结构干涉、装配困难、强度不足的常见问题。
