立式双列气瓶固定存储架结构设计

　　在工业生产现场、实验室、气体供应站点等涉及压缩气体、液化气体存储使用的场景中，气瓶的规范固定存放一直是现场安全管理的核心环节之一，零散直立放置的气瓶缺乏有效限位约束，一旦受外力碰撞、地面震动或者人员误碰发生倾倒，轻则造成瓶阀损坏引发气体泄漏，重则可能导致瓶体爆裂、高压气体喷射等恶性安全事故，这款双列立式气瓶存储架正是针对这类场景的实际需求完成的结构设计。

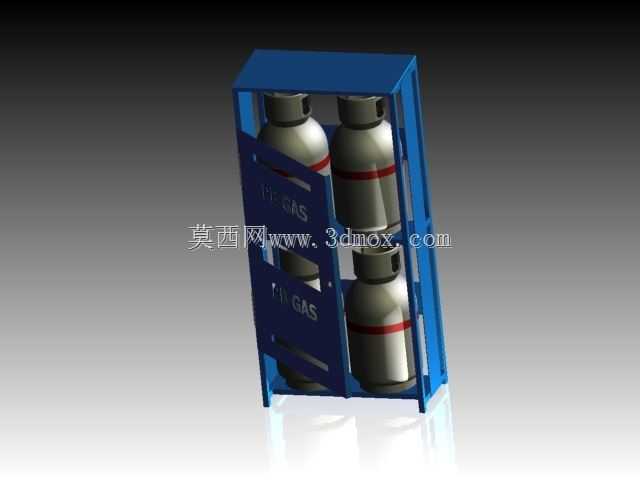

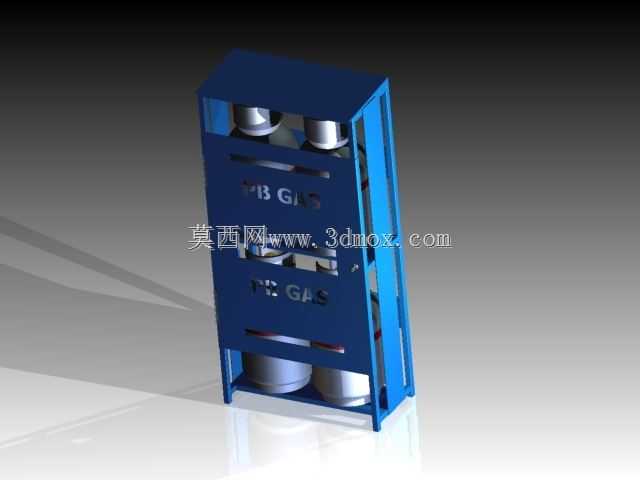

　　从实际使用的功能逻辑出发，架体采用框架式镂空结构设计，整体以标准型钢弯折焊接成型，没有多余的装饰性结构，所有受力杆件的截面选型都经过承重校核，单格卡位可适配常规工业用40L容积的标准钢质气瓶，架体总高度覆盖气瓶瓶身三分之二以上的区域，避免气瓶上部因无约束出现晃动偏移。架体内部设置两层横向限位挡板，挡板上开有与气瓶瓶身弧度匹配的弧形卡口，卡口内侧预留了加装橡胶缓冲垫的安装位，实际装配时粘贴耐磨橡胶垫，既能避免金属架体与气瓶瓶身直接接触产生刮擦掉漆，也能通过橡胶的形变补偿不同批次气瓶的外径公差，让卡位固定更紧实，不会出现气瓶在卡位内旷量晃动的问题。

　　架体的底部设置了整面的支撑底框，底框与地面接触的位置预留了膨胀螺栓安装孔，现场安装时可通过膨胀螺栓将整个架体与混凝土地面刚性连接，完全杜绝架体整体侧翻的风险；底框上方对应每个气瓶卡位的位置设置了凹陷式瓶底定位槽，气瓶放入卡位时瓶底直接落入定位槽内，配合上下两层弧形卡口的限位，实现气瓶从底部到中上部的三点固定，即使受到常规的外力碰撞，气瓶也不会脱离卡位。架体侧面预留了安全链挂装孔，实际使用时在每个卡位的正面加装可快速拆装的金属安全链，气瓶放入后扣上安全链，形成二次防护，进一步提升存储状态的安全性。

　　考虑到现场使用的便捷性，架体正面的操作空间做了避让设计，气瓶装卸时不需要额外拆解架体结构，只需要解开对应卡位的安全链，即可通过叉车或者人工将气瓶垂直吊入或移出卡位，操作路径没有结构干涉。架体整体采用镂空设计，一方面能减少钢材用量控制整体自重，另一方面也方便日常巡检时直接观察气瓶的状态、瓶身标识以及是否存在泄漏、锈蚀等问题，不会因为封闭结构遮挡巡检视线；镂空结构也不会积存积水、杂物，避免架体长期处于潮湿环境出现锈蚀，延长架体的实际使用寿命。

　　从安装边界来看，这款双列架体的整体占地面积不足0.5平方米，可同时存放3只标准工业气瓶，适合在车间边角、实验室靠墙位置、气体充装站的待检区等空间有限的区域布置，不需要占用大面积的作业通道；架体的顶部为平面结构，可根据现场需求加装警示标识牌或者小型的气体检测报警装置安装支架，不需要额外对架体进行二次打孔改装。架体的所有焊接位置都做了焊渣清理与圆角打磨处理，没有尖锐的毛刺棱角，避免人员操作时被划伤；表面采用喷塑处理，适配工业现场的复杂环境，具备基础的防腐蚀、耐磕碰能力。

　　在结构设计的细节上，架体的立柱与横梁连接位置都设置了加强筋板，避免长期承重后连接位置出现开焊变形；每层限位挡板的弧形卡口位置都做了卷边处理，增强卡口位置的结构强度，不会因为气瓶多次装卸的摩擦导致卡口变形扩大。不同于简易的单瓶固定支架，这款架体采用模块化的框架结构，可根据现场的存储需求，在架体侧面通过螺栓连接扩展同规格的架体单元，实现多列气瓶的集中存储，扩展时不需要重新做地面固定的基础处理，只需要将相邻架体的连接片锁紧即可，适配不同规模的存储需求。

　　实际应用中，这类存储架除了用于常规的氧气、乙炔、氩气等工业气瓶存储外，也可适配同外径规格的其他工业气体瓶、消防气瓶的固定存放，架体的卡位尺寸可根据实际存储的气瓶规格做参数调整，不需要改动整体的框架受力结构，设计复用性较强。在三维建模过程中，所有型材的搭接位置都预留了合理的焊接装配间隙，符合实际的钣金加工与焊接工艺要求，不存在无法落地加工的理想化结构，模型中的每个杆件、每个安装孔的位置都对应实际加工的尺寸基准，可直接导出工程图用于生产下料。
