木质行星齿轮传动镂空机械挂钟结构

　　这款木质行星齿轮挂钟的核心传动逻辑，是将行星轮系集成在时分针的传动链路中，替代传统时钟的多级定轴轮系减速结构，在实现精准走时减速比的同时，把全部传动齿轮外露作为视觉展示核心，打破常规时钟封闭外壳的设计思路。从实际应用场景来看，这类结构既可以作为家居场景的装饰性计时装置，也能作为机械原理教学的具象演示教具，把行星轮系的减速传动、差动运转逻辑通过可视化的齿轮转动直观呈现，相比抽象的原理示意图更具认知冲击力。

　　设计过程中首先要匹配时钟走时的核心传动比要求，常规时钟的时针与分针需要保持1:12的转速比，这套行星轮系的齿数以胶合板切割加工的工艺边界为基准，模数选择适配3mm胶合板的铣削加工公差，避免齿厚过窄导致切割后齿形崩边、啮合卡滞。最初的齿形参数核算阶段曾出现整体外廓尺寸偏大的问题，若按初始参数加工整体尺寸接近塔钟级别，无法适配普通家居墙面的安装空间，因此在保证轮系传动比不变的前提下，对各级齿轮的分度圆直径做等比例缩放，唯一需要严格锁定的尺寸参数是钟摆的有效摆长，必须维持在1米左右才能匹配2秒的摆动周期，这是机械钟走时精度的核心边界，一旦摆长偏差超过5%，走时日误差就会超出普通家用时钟的可接受范围。

　　从结构安装边界来看，整套挂钟采用背板作为所有齿轮轴的安装基准，所有齿轮轴均采用过盈配合压入背板的预钻孔位，不需要额外的金属紧固件，既符合木质拼装模型的加工特性，也能减少装配环节的零件数量。轮系的轴向定位依靠齿轮自身的厚度与轴肩的限位配合，设计时特意简化了轴向固定件的结构，减少不必要的加工工序，不过这种简化也带来一定的装配要求：安装时需要调整每级齿轮的轴向间隙，预留0.1-0.2mm的窜动空间，避免木质件受温湿度影响膨胀后出现齿轮咬死的问题。走时动力由重锤提供，通过挂钟下方的棘轮机构把重锤的重力势能转化为轮系的输入扭矩，配合擒纵机构控制轮系的转速稳定，不需要额外的电池供电，只要定期提升重锤就能维持走时运转。

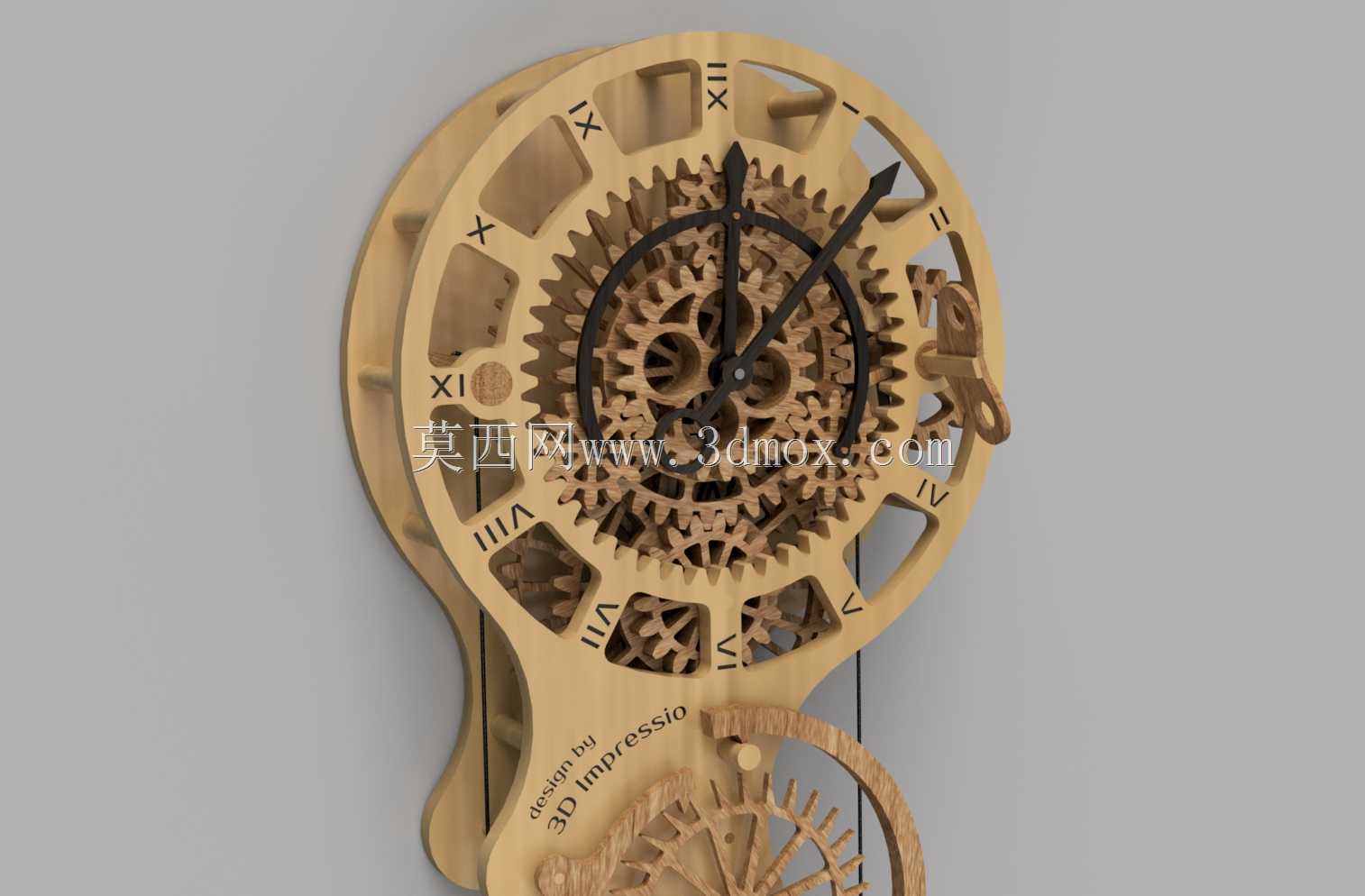

　　外形设计上采用罗马数字刻度直接雕刻在最外层的固定轮盘上，没有额外的刻度盘零件，把轮系的外轮廓与钟盘的外廓做一体化设计，边缘做圆弧过渡避免木质切割后的锐边划伤。所有齿轮的辐条都做了镂空减重处理，既减少木材的用量，也能让内层的齿轮传动结构更清晰可见，转动时多层齿轮不同转速的差动效果会形成独特的动态视觉感受。从功能特性来看，这套结构除了基础的时分针计时功能外，外露的轮系本身就是核心的装饰元素，不需要额外的装饰外壳，木质材料的质感也能适配原木风、工业风等多种家居装修风格。在教学场景使用时，可以直接在齿轮上做标记，直观演示行星轮系中太阳轮、行星轮、齿圈的相对运动关系，帮助学习者快速理解行星传动的转速分配逻辑，相比金属材质的教学教具，木质结构重量更轻，安装搬运都更方便，即使是桌面摆放演示也不需要额外的重型支架。

　　加工适配性方面，整套结构的所有零件都可以通过激光切割或者三轴数控铣削加工完成，不需要五轴加工的复杂工序，普通的板材加工设备就能完成全部零件的制作，零件之间的装配不需要专用工装，按照装配顺序依次压入齿轮轴、调整齿轮间隙就能完成组装。需要注意的是木质零件的公差控制，切割时的 kerf 宽度要提前在建模时做补偿，避免齿轮的齿槽宽度偏差导致啮合侧隙过大或者过小，侧隙过大会导致走时出现明显的指针抖动，侧隙过小则会在温湿度升高时出现传动卡滞。建模阶段已经通过运动学仿真验证了轮系的运转干涉问题，所有齿轮在运动过程中不会出现齿形碰撞，只要加工精度控制在合理范围内，组装后就能顺畅运转。
