6040台式数控雕刻机X轴刚性升级结构

　　这款针对6040规格台式数控加工设备的升级结构，主要面向桌面级数控加工场景，适配小型加工坊、个人DIY工作室、创客空间的非金属及软金属切削加工需求，日常可用于亚克力板材切割、PVC标识雕刻、软铝件小余量铣削、木工浮雕加工等作业，原机型普遍存在X轴刚性不足的问题，在进给速度稍高或者切削深度稍大时，X轴方向容易出现振刀、加工面波纹明显、定位精度漂移的情况，长期满负载运行还会出现传动部件磨损加快的问题，这套升级结构就是针对这些实际使用中的痛点做的定向优化。

　　从结构设计逻辑来看，原机型X轴传动采用的D20光杆导向搭配传动的结构，本身径向承载刚度有限，光杆支撑跨距较大时，滑座移动过程中会出现微小的低头偏转，尤其是主轴装夹较长刀具时，刀尖的偏移量会被放大，直接影响加工精度。升级方案直接替换原有光杆导向结构，采用HGR15规格的线性导轨作为X轴导向元件，线性导轨的滚柱接触结构相比光杆的滑动配合，不仅摩擦阻力更低，导向精度保持性更好，同时抗倾覆力矩的能力提升明显，搭配120x80规格的工业铝型材作为X轴的承载梁，替代原有的单薄梁体结构，铝型材本身的截面惯性矩远大于原有梁体，受力后的挠曲变形量大幅降低，从基础承载层面解决X轴刚性不足的根源问题。

　　在安装边界的适配设计上，这套升级结构完全匹配原6040机型的底座安装孔位，不需要对原有设备的底座、Y轴传动结构做破坏性改装，用户只需要拆除原有X轴的光杆、滑座、旧梁体，就可以直接将升级后的导轨铝梁组件固定在原有安装位，X轴的传动丝杠、伺服电机的安装位也做了适配性设计，保留原有的传动部件安装接口，不需要额外更换传动元件，降低升级的改造成本。X轴滑座的安装接口也和原有机型的Z轴滑板适配，Z轴的主轴固定座、升降传动组件可以直接安装在升级后的X轴滑座上，不会出现安装位不匹配需要二次打孔攻丝的问题。

　　从实际使用的性能提升维度来看，升级后的X轴结构在0.5mm切深铣削6061铝板时，进给速度可以从原有的800mm/min提升到1500mm/min，加工面的粗糙度可以稳定达到Ra1.6以内，不会出现原机型高速进给时的振纹问题，长时间连续运行4小时以上，X轴的定位重复精度可以保持在0.02mm以内，不会因为梁体受力变形出现精度漂移。导向结构采用线性导轨后，日常维护只需要定期在导轨滚道涂抹润滑脂即可，不需要像原光杆结构那样频繁调整光杆的同轴度、更换磨损的铜套，后期维护成本明显降低。

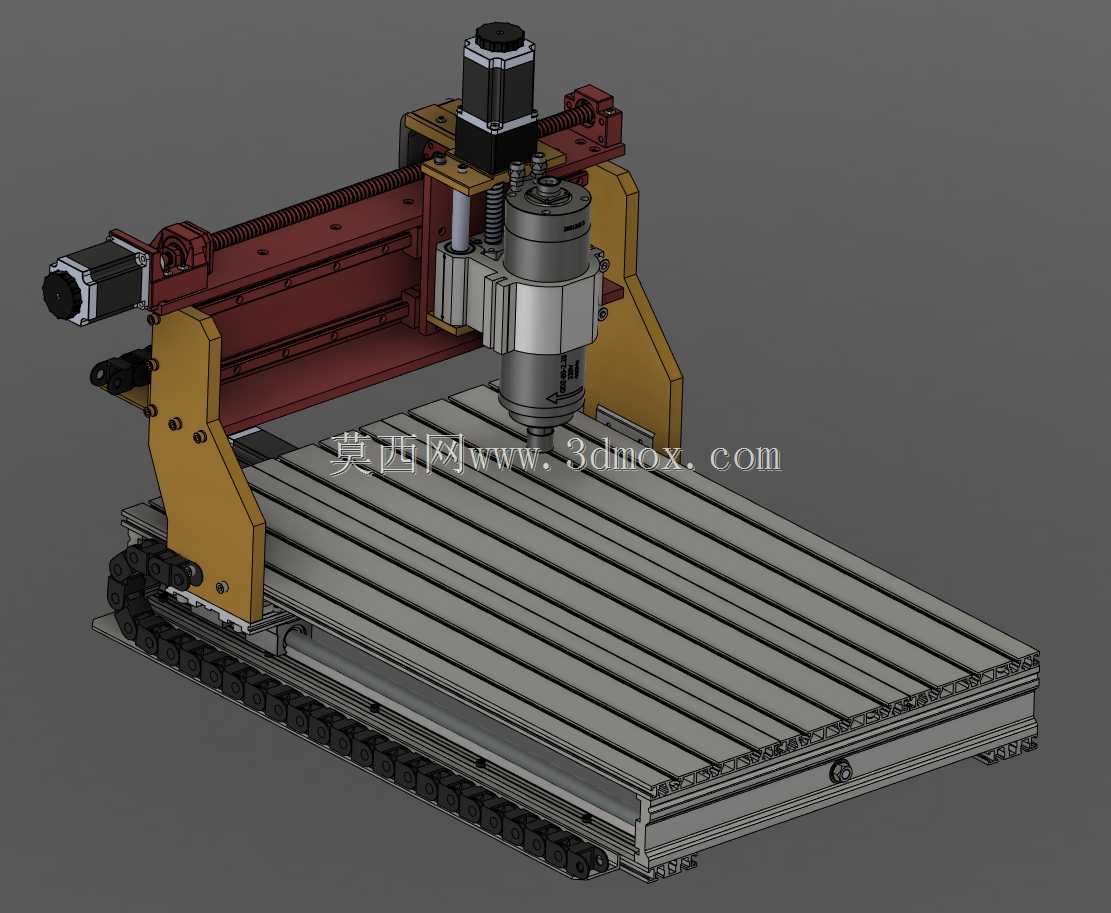

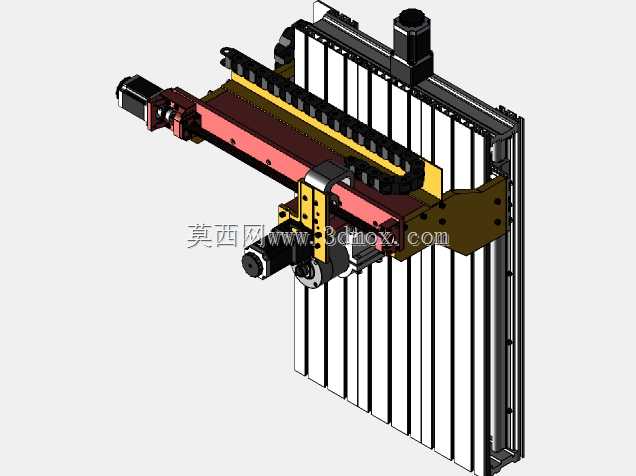

　　结构细节设计上，铝梁和导轨的连接面做了精密铣平处理，保证导轨安装后的直线度控制在0.01mm/全长范围内，导轨两端设计了限位挡块安装位，可以适配原有机型的硬限位开关，避免滑座超程脱轨。铝梁的侧面预留了拖链安装槽，原有X轴的电机线、主轴电源线、冷却管路可以顺着拖链规整布置，不会出现线缆拉扯、磨损的问题。不同颜色的零件区分了原有保留零件和升级替换零件，红色为新更换的梁体结构件，黄色为新设计的导轨支撑座，原色零件为原机型可直接复用的组件，方便改装时快速区分零件，避免错装。需要注意的是，不同批次的6040机型可能存在底座安装孔位的微小公差，实际装配前需要对安装位做尺寸复核，根据实际偏差微调固定孔的位置，保证导轨安装后的平行度符合要求，避免出现滑座运行卡滞的问题。
