适配2020铝型材的快装式电缆固定夹

　　在工业铝型材搭建的设备机架、自动化产线台架、小型工作站的布线施工环节，外露线缆的规整固定一直是容易被忽略但直接影响设备外观整洁度、后期维护效率的细节，常规的扎带固定存在拆卸不便、线缆受力集中易磨损、批量安装效率低的问题，粘式线卡则存在粘胶老化脱落、无法适配铝型材槽位安装的痛点，这款适配20x20规格铝型材的电缆夹，正是针对这类场景开发的槽装式走线固定件。

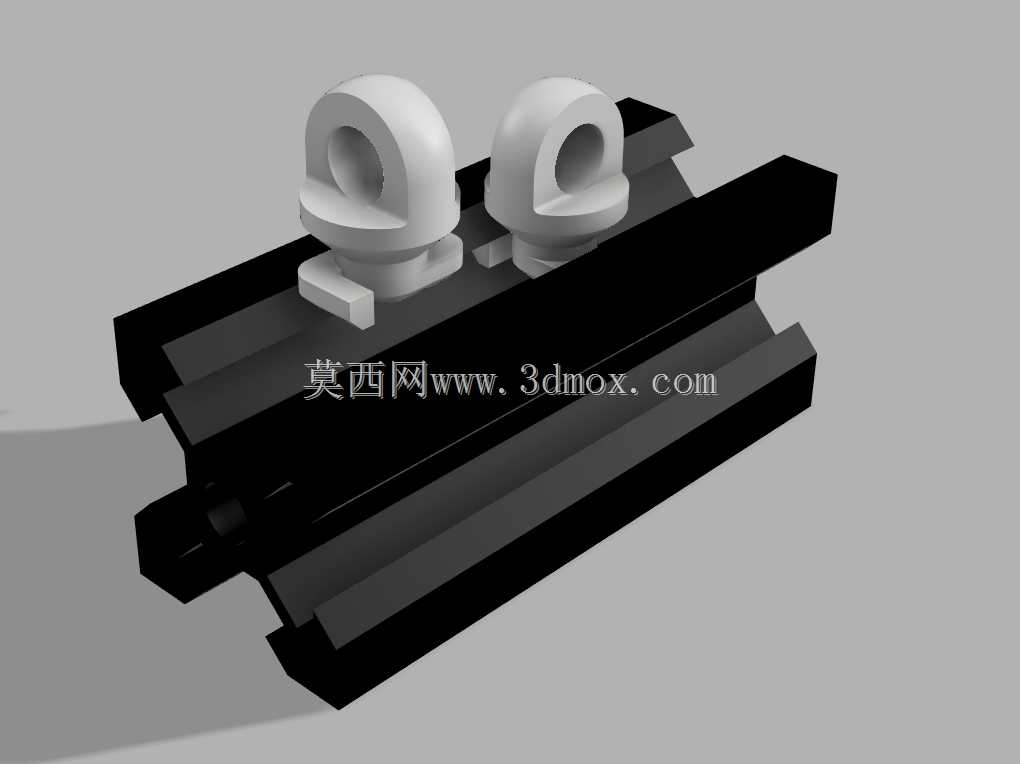

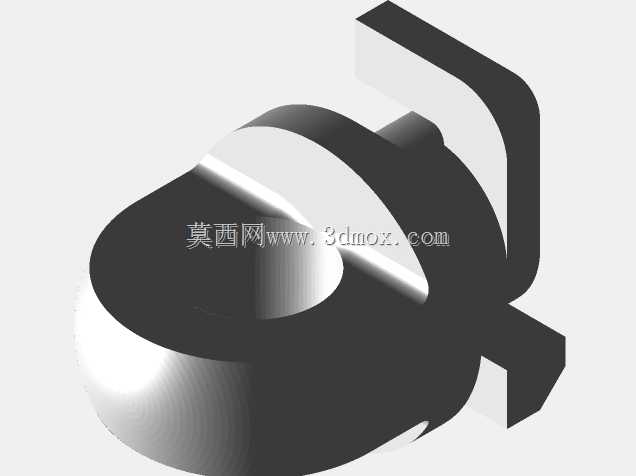

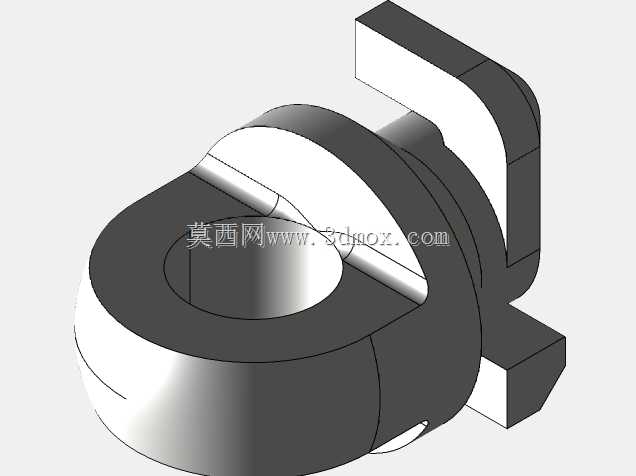

　　这款电缆夹采用分体卡装结构设计，底部的卡接结构可直接嵌入铝型材的T形槽或V形槽内，无需额外打孔、不需要搭配螺栓螺母等紧固件，安装时只需将卡脚对准槽位推入即可完成固定，拆卸时用平口工具轻撬卡脚即可取下，完全适配铝型材框架的模块化快装需求，不会破坏型材表面的阳极氧化层，也不会在型材上留下安装孔洞，方便后期调整走线位置、增减线缆数量。夹体上部的环形穿线位可容纳单根或多根小直径控制线缆、信号线缆、气管，穿线位的内侧做了圆角过渡处理，不会划伤线缆外绝缘层，避免长期使用过程中线缆绝缘层被锐边割破引发的短路、信号干扰等问题。

　　设计阶段针对3D打印的工艺特性做了专门的结构优化，采用PETG材料打印时无需添加支撑结构，打印完成后无需做额外的支撑去除、打磨工序，直接就能投入使用，整体结构的壁厚做了均匀化处理，打印过程中不会出现局部壁厚过大导致的翘曲、缩痕问题，卡接部位的厚度经过反复调试，既保证卡入型材槽后有足够的抱紧力，不会因为设备运行的振动出现松脱移位，又不会因为卡接过紧导致安装费力、拆卸时损坏卡脚。夹体的整体外轮廓做了倒角处理，没有突出的锐边，安装完成后不会划伤操作人员的手臂，也不会勾挂周边的管线、工具。

　　安装边界方面，这款电缆夹完全适配20系列欧标铝型材的槽口尺寸，卡入槽位后，夹体底部与型材槽底完全贴合，不会出现晃动间隙，上部的穿线环突出型材表面的高度经过控制，不会超出铝型材框架的常规安装边界，不会和安装在型材上的门板、封板、设备面板产生干涉，相邻两个电缆夹的安装间距可根据线缆的重量、硬度灵活调整，针对细软的信号线缆可适当放大间距，针对较粗的动力线缆、硬质气管可缩小安装间距，保证线缆走线顺直无下坠。

　　除了适配20x20规格铝型材的版本，同结构逻辑可拓展适配其他规格的铝型材槽位，针对不同直径的线缆也可通过调整穿线环的内径来适配，在小型桌面自动化设备、3D打印机框架、实验室测试台架、铝型材置物架的走线场景中都能适用，相比传统的扎带、粘式线卡，这种槽装式电缆夹可重复使用，调整走线时不需要剪断扎带、清理残留粘胶，能大幅降低设备组装、后期改造的布线工作量，同时让设备内部的走线更加规整有序，方便后期排查线路故障、更换线缆。

　　结构强度方面，夹体的受力部位做了局部加厚处理，固定常规的控制线缆、信号线缆时完全不会出现断裂、变形问题，PETG材料本身具备不错的韧性，即使在设备有持续振动的工况下，也不会因为长期应力出现脆断问题，卡接部位的弹性变形量经过测算，多次拆装后依然能保持足够的卡紧力，不会因为反复拆卸出现卡接失效的情况。穿线环的开口尺寸经过优化，穿线时不需要用力拉扯线缆，就能顺利将线缆卡入环内，安装操作十分便捷，即使是没有布线经验的操作人员，也能快速完成线缆的固定作业。
