英制步距可调式Incra定位夹具结构

　　在木工精细加工、小型精密零件铣削定位、台钻工位重复定位这类对进给步距一致性要求较高的作业场景里，这类步距设定为1mm的英制Incra夹具，是替代人工划线定位、提升重复定位精度的核心工装部件。不同于普通平口钳仅能完成工件夹紧的基础功能，这款夹具的核心作用是为加工件提供可量化的直线位移基准，操作人员不需要反复测量划线，只需要依托夹具自带的步距卡位结构，就能每次精准移动1mm的进给量，尤其适合做等距槽加工、阵列孔位加工、规则纹理铣削这类需要连续等距位移的工序，能把单工位反复对位的辅助时间压缩七成以上，也能避免人工测量带来的人为误差，保证批量加工的尺寸一致性。

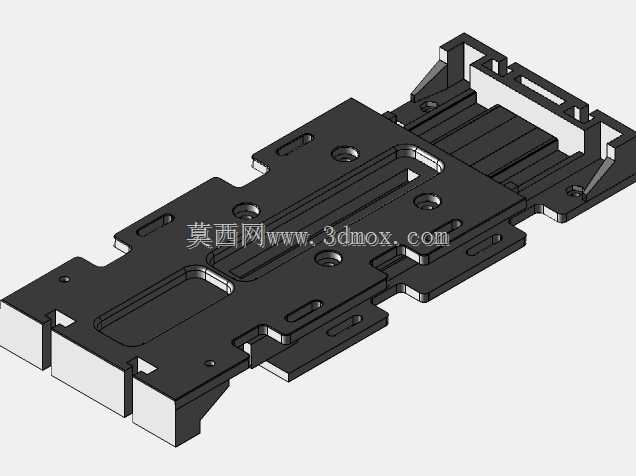

　　从结构设计思路来看，这款夹具在建模阶段就对非配合面做了合理简化，去掉了不影响装配、定位功能的细小倒角、工艺刻字等冗余特征，既不会影响实际生产的功能验证，也能减少后续数控编程时的无效计算量。主体承载板采用长条形平板结构作为基础载体，板面分布的多组沉头安装孔，是用来将夹具主体固定在机床工作台或者专用靠山支架上的，孔位的间距匹配通用T型槽的标准间距，不需要额外做转接板就能直接适配多数常规小型加工设备的工作台安装边界，安装时只需要将对应T型螺栓穿入沉孔锁紧，就能保证夹具基准面与设备进给方向平行，不需要反复打表找正。

　　板面中间的长通槽是夹具的滑动导向轨道，槽的两侧加工有等距的卡位齿槽，和配套的滑动卡位块配合实现1mm步距的精准锁定，槽的宽度公差控制在滑动配合的合理区间，既保证滑动块移动时没有卡滞，也不会出现过大的间隙导致定位偏移。主体板两侧延伸出的带槽翼板，是用来安装工件压紧组件或者辅助定位挡块的，翼板上的长圆孔可以灵活调整压紧件的位置，适配不同宽度尺寸的加工工件，不需要更换夹具就能覆盖一定尺寸范围内的工件装夹需求。夹具两端的凸起立板结构，一端是滑动行程的硬限位，防止滑动块脱出导向槽，另一端可以安装微调旋钮或者锁紧手柄，在滑动块移动到目标步距位置后完成锁紧，避免加工过程中切削力导致的位置窜动。

　　实际使用中，这款夹具的安装边界需要注意预留出滑动块的全行程移动空间，主体板的厚度足够承受常规小型铣削、钻削的切削力，不会因为受力出现明显形变影响定位精度。非关键部位的简化处理，也让这款夹具的加工成本得到有效控制，不需要在非配合面做高精度的铣削加工，只需要保证导向槽、卡位齿、安装孔这些关键配合部位的尺寸精度和形位公差，就能满足使用要求。对于做小型精密加工的工坊或者维修车间来说，这类定步距夹具不需要复杂的数控系统驱动，纯机械结构的可靠性更高，不会出现电气故障导致的定位失准，日常维护只需要定期在导向槽内涂抹润滑脂，清理槽内残留的切屑就能长期保持精度，相比电控位移台的使用成本低很多，也更适合复杂车间环境下的长期使用。在做木工燕尾槽加工、线路板等距钻孔、小型金属件阵列槽铣削这类工序时，这款夹具的步距定位精度可以稳定控制在0.1mm以内，完全满足常规民用加工、小批量零件生产的精度要求，不需要额外配备高精度的数显位移尺就能完成精准的进给控制。
