80mm主轴通用气雾混合阀安装夹具

　　在金属切削加工的产线升级改造场景里，不少采用80mm直径主轴的立式加工中心、数控车床会加装气雾润滑冷却系统，这套系统的核心气雾混合阀如果直接悬空布管，长期受机床振动影响很容易出现接头松动、气雾泄漏的问题，不仅会导致切削区冷却润滑压力不足，还可能因为雾化切削液飘散污染机床电气元件，因此需要适配的安装夹具来完成阀件的可靠固定。

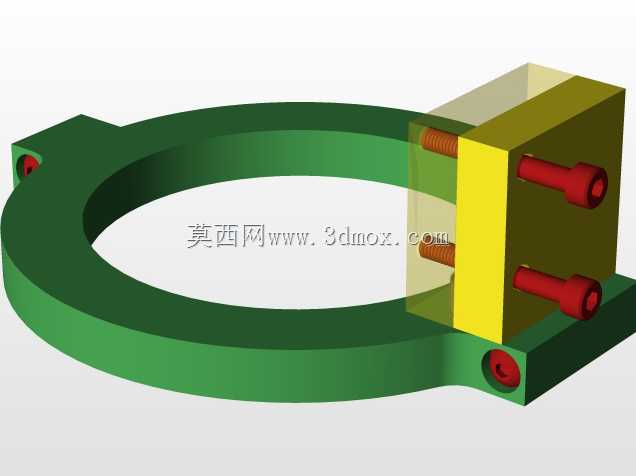

　　这套夹具的设计完全围绕80mm主轴的安装边界展开，主体的环形抱箍内径严格匹配80mm主轴的外径公差，抱箍采用开口式结构，两端预留锁紧螺孔，安装时不需要拆解主轴端的原有部件，只需要将抱箍卡套在主轴对应位置，拧入锁紧螺钉即可完成基座的固定，不会破坏主轴原有精度，也不会和主轴上的刀柄拉爪、冷却喷嘴等原有部件产生运动干涉。抱箍的一侧延伸出一体化的阀件安装座，安装座的平面度控制在0.05mm以内，保证和混合阀安装面的贴合度，避免长期受振出现阀件偏移。安装座上预留了三个呈等腰三角形分布的连接螺柱，螺柱的位置完全匹配通用型气雾混合阀的安装孔位，不需要额外对阀件进行打孔改造，安装时只需要将阀件对准螺柱套入，拧紧锁紧螺母即可完成固定，整个安装过程单人操作不超过十分钟，适配日常设备维保的快速拆装需求。

　　从结构受力角度来看，抱箍和安装座采用一体化铸造成型后做时效处理，消除内部加工应力，避免长期使用出现结构变形。抱箍的锁紧位置特意选在远离安装座的一侧，这样拧紧锁紧螺钉时，抱箍对主轴的抱紧力均匀分布在整个环形接触面上，不会出现局部应力集中导致主轴表面压痕的问题，同时也能保证安装座的位置精度，让混合阀的出气口始终对准切削刀具的工作区域，保证气雾能够精准喷射到切削点，最大化冷却润滑的效果。安装座和阀件的接触面之间预留了0.2mm的密封垫安装槽，安装时可以配套橡胶减震垫，既能够吸收机床运行时传递到阀件的振动，降低阀件内部精密阀芯的磨损概率，延长混合阀的使用寿命，也能避免阀件和金属安装座直接硬接触产生的异响。

　　在实际产线应用中，这套夹具除了适配常规的气雾冷却混合阀，也可以通过更换不同厚度的连接垫块，适配同安装尺寸的微量润滑阀、气动吹屑阀等功能部件，不需要重新更换抱箍基座，大幅降低了产线功能改造的硬件成本。考虑到机床加工区域存在切削液飞溅、切屑冲刷的工况，夹具整体做了发黑防锈处理，外露的螺柱采用不锈钢材质，避免长期在潮湿多油污的环境下出现锈蚀，导致后期拆装困难。环形抱箍的宽度设计为25mm，既保证了和主轴的接触面积足够提供充足的抱紧力，不会因为主轴高速旋转的离心力出现夹具移位，也不会占用过多的主轴轴向空间，不会影响主轴上下行程的有效范围，适配Z轴行程有限的中小型加工设备使用。

　　设计过程中特意规避了突出的棱角结构，所有外露的边角都做了R2以上的圆角处理，避免操作人员安装调试时被尖锐边角划伤，也防止切屑挂在夹具棱角处堆积，影响日常设备清洁。三个连接螺柱的伸出长度控制在15mm，既能够满足阀件加减震垫的安装厚度需求，也不会因为螺柱过长导致和旁边的气管、冷却水管产生缠绕干涉。抱箍上的锁紧螺孔采用M6规格，配套内六角圆柱头螺钉，拧紧力矩控制在8N·m即可提供足够的抱紧力，不会因为力矩过大导致抱箍变形抱死主轴，也不会因为力矩不足出现打滑移位。
