方块式双通接口气动接头三维设计

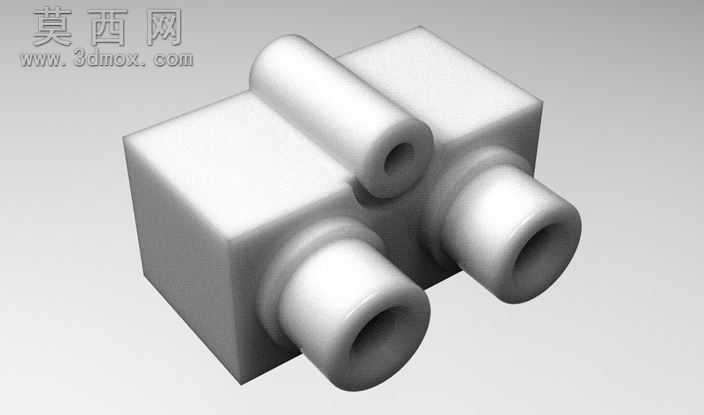

本作品为方块式双通接口气动接头的三维建模设计，建模阶段以规整的立方体作为主体基座结构，在建模过程中优先保证主体块面的垂直度与平面度，为后续接口结构的装配定位提供精准的基准面。主体基座的两个相邻侧面分别设计了同轴的外伸圆筒状接口，接口外壁做了阶梯式的限位凸台结构，可在管路插接时提供明确的装配到位反馈，接口内部预留了标准通径的流体通道，通道内壁做了平滑过渡处理，避免流体输送过程中产生不必要的压损。在主体基座的顶面额外设置了一个垂直方向的小型圆筒接口，该接口与两个侧置接口的内部流道相互连通，可实现多通路的流体分流或汇流功能，小型接口的端面同样做了倒角处理，方便外接管路的快速插接。建模过程中对所有结构的棱边都做了微小的圆角过渡处理，既避免实际生产过程中锐边划伤操作人员，也能有效降低结构应力集中的风险，提升零件的结构强度。材质渲染阶段选用哑光硬质工程塑料作为基础材质，模拟气动接头常用的尼龙或PP材质质感，调整材质的漫反射参数让整体呈现均匀的灰白色哑光效果，不添加多余的反光与纹理，清晰呈现零件的所有结构细节。渲染时采用柔和的侧上方打光方案，让结构的凹凸层次、接口的深度关系都能清晰展现，阴影做了柔化处理，避免过重的阴影遮挡结构细节。设计思路上优先考虑零件的实用性与加工便利性，主体采用方块结构可大幅降低注塑加工的模具复杂度，平直的外表面也方便零件在装配时的夹持固定，三个接口的位置布局充分考虑了狭小空间内的管路排布需求，可在紧凑的安装空间内完成多管路的连接作业，所有接口的尺寸都参照通用气动接头的行业标准进行设计，可与常规规格的气动软管直接适配，无需额外定制转接配件。
