Tigre品牌PVC管路适配接头结构设计

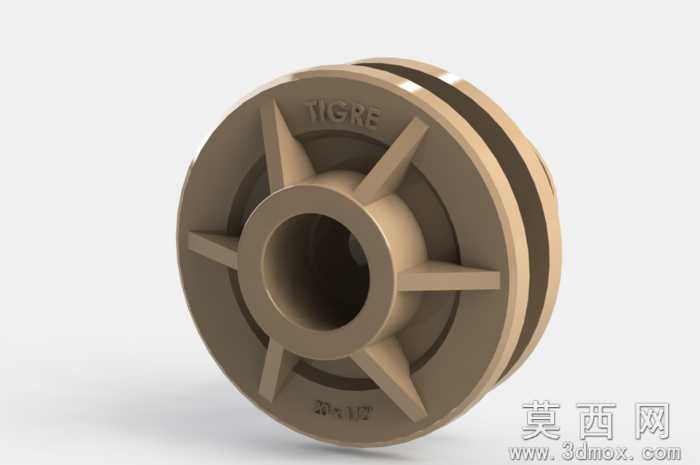

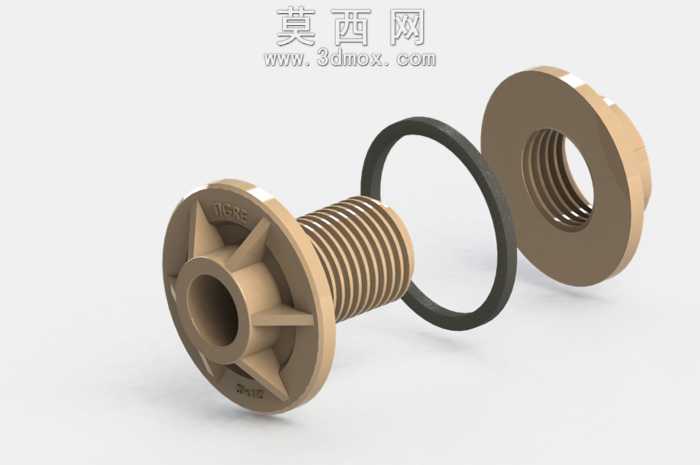

本作品为管路适配接头的三维建模设计，整体采用对称式回转结构布局，建模阶段以中心轴线为基准搭建参数化骨架，先绘制中心通孔的回转截面轮廓，通过旋转特征生成接头的主体基座结构，再依次构建外圈的双道密封卡槽结构，卡槽的槽宽、槽深均参照PVC管路连接的密封标准设置参数，保证后续与管路装配时的密封贴合度。接头端面均匀分布六根径向加强筋，筋条从中心轴套外壁向外延伸至接头外圆边缘，建模时通过圆周阵列特征完成筋条的均匀排布，每根筋条的拔模角度、壁厚都经过参数校核，既保证塑料注塑成型时的材料流动性，避免出现缩痕、填充不足的成型缺陷，又能通过筋条结构提升接头整体的抗扭、抗径向载荷能力，降低管路承压时接头开裂的风险。材质渲染阶段，主体采用硬质PVC材质表现，调整材质的漫反射颜色为浅米棕色调，添加细微的塑料磨砂质感纹理，还原Tigre品牌PVC接头的真实材质观感，在模型表面的品牌标识位置，通过浮雕贴图的方式还原模压字符的凹凸质感，字符边缘做轻微的圆角过渡处理，匹配注塑件模压标识的真实成型效果。结构设计上，中心通孔做阶梯式变径处理，对应20毫米规格管路的插入深度做了限位台阶设计，可避免管路插入过深导致的通径缩减问题，外圈的双卡槽结构适配标准管路卡箍的安装尺寸，筋条之间的镂空区域可减轻接头整体重量，同时在注塑成型时减少厚壁区域的材料堆积，降低冷却变形的概率。渲染阶段采用柔和的工作室光源布局，主光源从斜上方45度投射，搭配辅助补光弱化筋条结构的硬阴影，清晰展现接头各部分的结构细节、倒角过渡以及材质质感，整体模型的尺寸参数完全参照对应规格实物的测量数据搭建，各装配面的公差预留符合PVC管路连接件的行业标准，可直接用于产品结构验证、装配干涉检查以及注塑模具的设计参考。
