家用小型干鞋设备三维结构设计方案

　　在日常家居场景、小型干洗门店、集体宿舍等场景中，湿鞋晾干效率低、阴干易产生异味、鞋面易变形的痛点长期存在，这款干鞋设备的三维结构设计，正是围绕这类实际使用需求展开，从结构布局到功能实现都贴合一线使用的实际诉求。从实际使用场景来看，多数用户使用干鞋设备时，单次处理的鞋具多为1-2双日常穿着的运动鞋、皮鞋、帆布鞋，部分场景下也会处理儿童鞋、棉拖鞋等不同尺寸的鞋具，因此设计时首先考虑了适配不同鞋型的支撑结构，出风端采用可微调角度的支撑柱，能够适配从28码童鞋到46码成人鞋的内部腔体空间，避免出风位置固定导致的局部烘干过度、鞋头位置积潮无法烘干的问题。设备的整体外形采用方正立式布局，整体安装边界控制在长320mm、宽180mm、

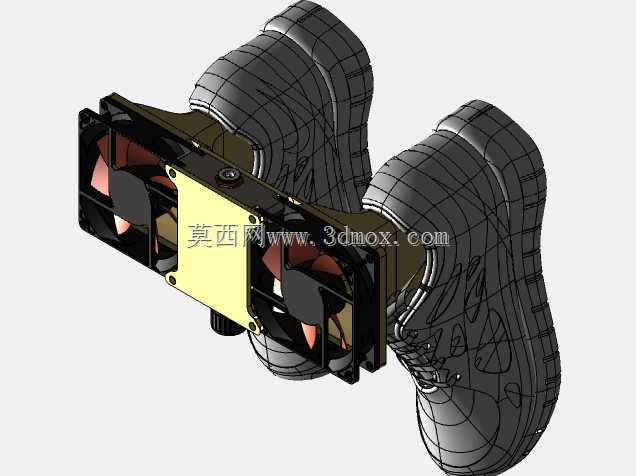

　　高420mm的范围内，放置在玄关、阳台台面时不会占用过多空间，底部设置四个高度5mm的防滑橡胶支脚，既能够避免设备运行时的振动移位，也能在台面存在少量积水时隔绝潮气，保护内部电气结构。从功能特性来看，这款设备采用热风循环的烘干逻辑，内部风道做了等压分流设计，两个出风支脚的出风量偏差控制在8%以内，避免单鞋烘干速度不一致的问题；风道内部预留了香薰模块的安装位，用户可根据需求放置固体香薰片，在烘干过程中带走鞋内的异味，不需要额外添加其他除臭设备；设备的外壳采用卡扣加螺丝的组合固定方式，日常清理风道积尘、更换加热组件时不需要完全破坏壳体结构，后期维护的拆装效率更高。设计过程中，首先做了鞋具内部腔体的尺寸调研，统计了常见鞋型的内部深度、鞋口宽度参数，确定出风柱的伸出长度为120mm，直径32mm，能够伸入多数鞋型的内部靠近鞋头位置，让热风直接作用于最容易积潮的鞋头区域，避免热风只在鞋口循环导致的烘干不彻底；加热组件的安装位置做了隔热隔离设计，加热模块与外壳塑料件之间设置了2mm厚的云母隔热片，避免外壳局部温度过高导致的烫伤风险，同时也能减少热量向外壳的无效散失，提升热风的利用效率；设备的控制区域设置在机身顶部的斜面上，用户站立操作时不需要弯腰就能看清按键标识，操作逻辑采用单旋钮加指示灯的简单结构，不同烘干时长对应不同的指示灯状态，老年用户也能快速上手。考虑到部分用户会将设备放在卫生间等潮湿环境使用，结构设计时在机身的接缝位置都做了挡水筋结构，

　　少量溅水不会直接流入设备内部，电气部分的接线端都做了绝缘护套处理，避免潮湿环境下的漏电风险；设备的电源线出口设置在机身背面的下部，预留了1.2m的线长收纳槽，不需要使用时可以将电源线缠绕收纳在槽内，避免线材杂乱影响台面整洁。在结构强度方面，机身的承重位置做了加强筋布局，单个出风柱能够承受3kg的竖向载荷，即使是重量较大的高帮皮靴挂在出风柱上，也不会出现柱体变形、断裂的问题；设备的进风口设置在机身背面，采用格栅式防护结构，格栅间隙控制在4mm，能够阻挡较大的杂物、毛发进入风道内部，同时也不会影响进风效率，进风位置还预留了滤棉的安装槽，用户可以定期更换滤棉，避免灰尘随热风进入鞋内造成二次污染。从安装适配的角度来说，

　　这款设备不需要额外的固定安装，放置在平整台面即可使用，机身底部的支脚高度也预留了扫地机器人的通行空间，日常清洁台面时不需要频繁挪动设备；设备的整体重量控制在2.1kg，用户可以轻松将设备移动到不同的使用位置，满足不同场景的使用需求。在风道设计上，通过三维流体仿真调整了内部导流板的角度，让热风能够沿着出风柱的侧壁均匀流出，从鞋头位置向鞋口方向循环，带走鞋内的湿气后从鞋口排出，不会在鞋内形成涡流导致湿气滞留；加热组件的功率做了分档设计，对应不同的鞋具材质，比如皮质鞋具采用低温档，热风温度控制在42摄氏度，避免高温导致皮质开裂变形，帆布鞋、运动鞋可以采用高温档，热风温度控制在55摄氏度，提升烘干效率。设备的外壳边角都做了R8的圆角处理，避免日常使用时磕碰造成损伤，整体外观线条简洁，没有多余的凸起结构，日常擦拭清理时没有卫生死角，适合家居环境的使用需求。
