工业级离心鼓风设备三维结构设计

　　在工业厂房通风、物料气力输送、生产环节工艺送风、除尘系统负压引风等场景中，离心式鼓风设备是应用覆盖度极高的通用流体机械，这款模型还原的是常规工业场景中适配中等风量需求的直联传动离心鼓风结构，区别于高压罗茨风机与低压轴流风机的性能区间，该结构的风压与风量参数适配多数常规生产场景的通用需求，无需额外配置复杂的增速传动结构，配套标准10HP动力单元即可实现稳定工况输出。

　　从实际使用的功能逻辑来看，该设备运行时通过叶轮高速旋转产生的离心力对进入蜗壳的空气做功，将电机输出的机械能转化为空气的压力能与动能，最终沿蜗壳切向的出风口送出带压气流，可满足4000CMH风量输送、150mmH2O风压输出的工况要求，既可以单独作为车间岗位送风、设备散热的风源，也可以接入除尘系统、废气收集系统作为引风动力单元，适配木工车间除尘、焊接工位排烟、生产流水线风刀吹扫、小型物料气力输送等多种作业场景。

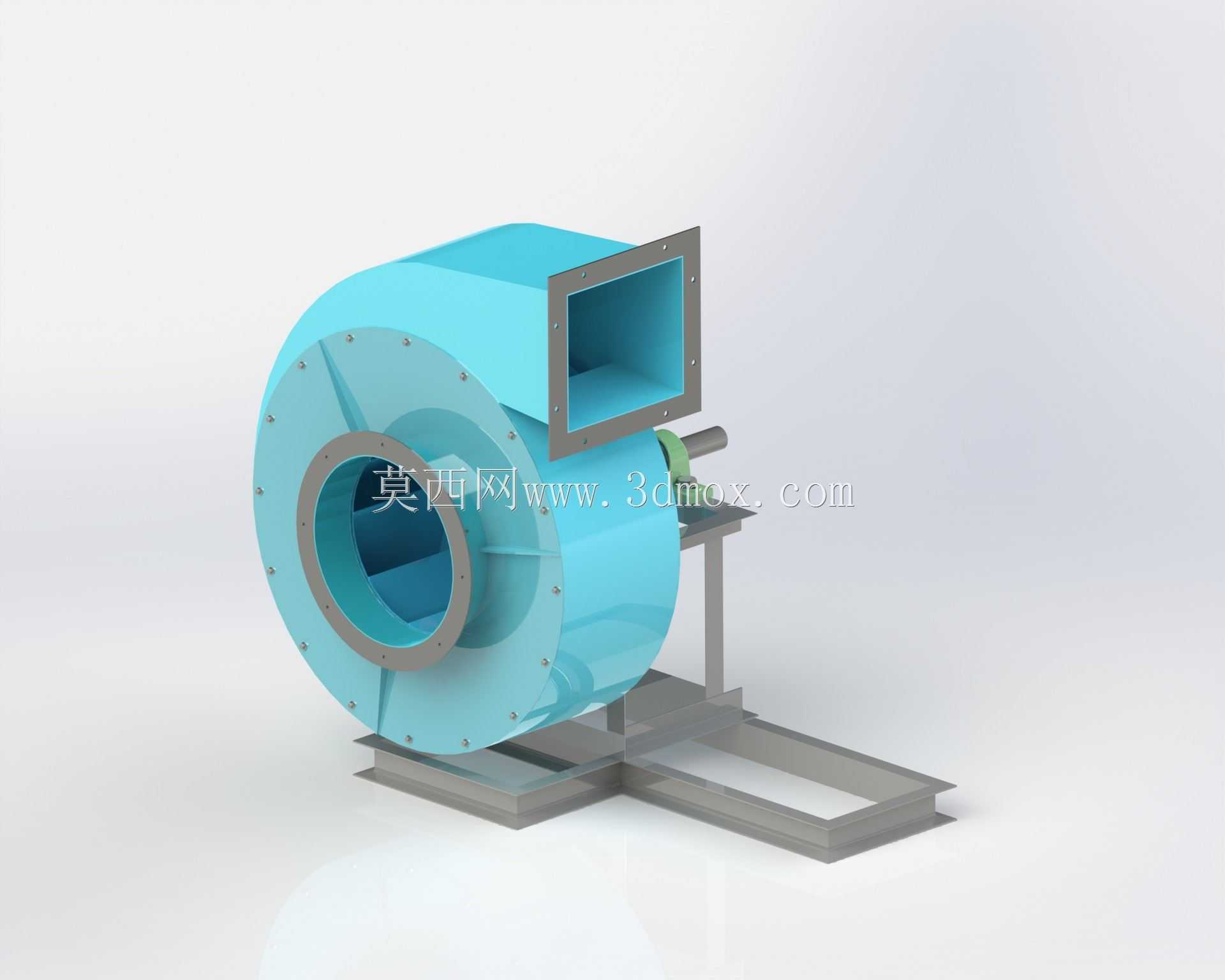

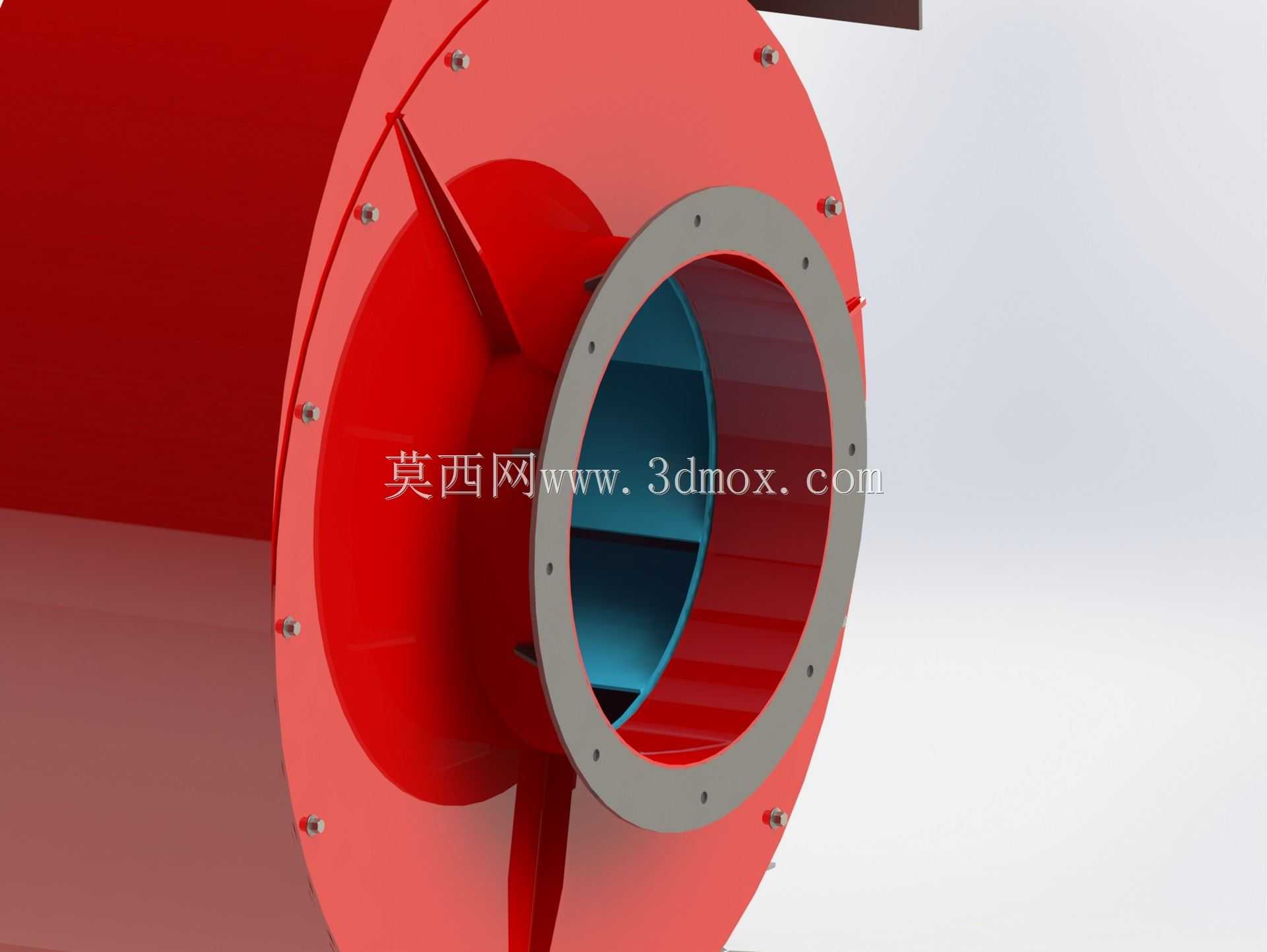

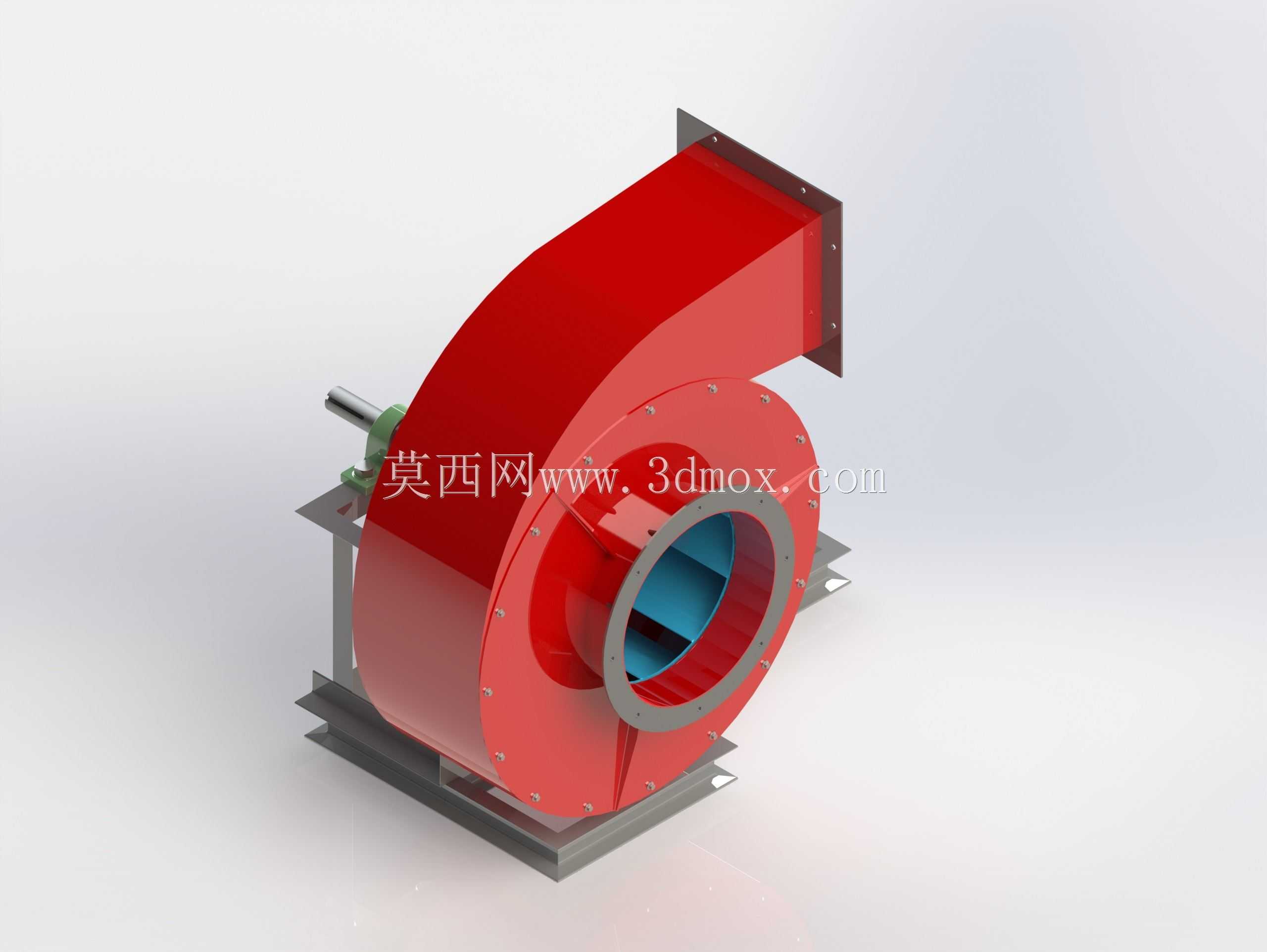

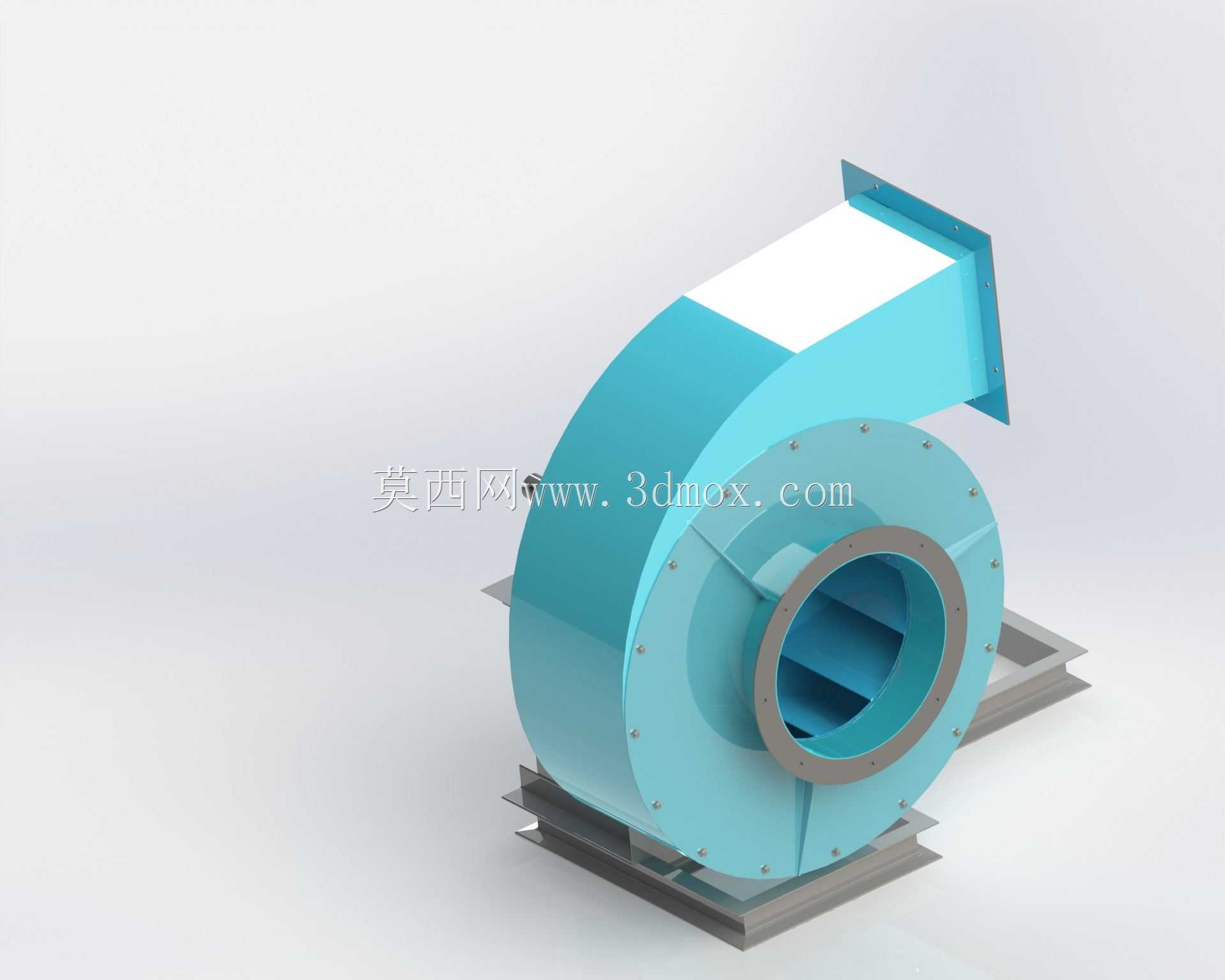

　　结构设计层面，这款模型的整体布局采用下置机架承托的形式，蜗壳主体采用等宽截面的渐开线流道设计，流道内壁做顺滑过渡处理，避免气流在蜗壳内部形成涡流造成不必要的能量损耗，叶轮采用前向多翼式结构，叶片弧度经过流道仿真优化，在保证风量输出的同时降低运行时的气动噪声，进风口采用收敛式集流器结构，可引导气流均匀进入叶轮腔室，减少进气端的紊流损失，出风口采用方形法兰接口，可直接对接标准尺寸的通风管道，无需额外制作变径转接件。

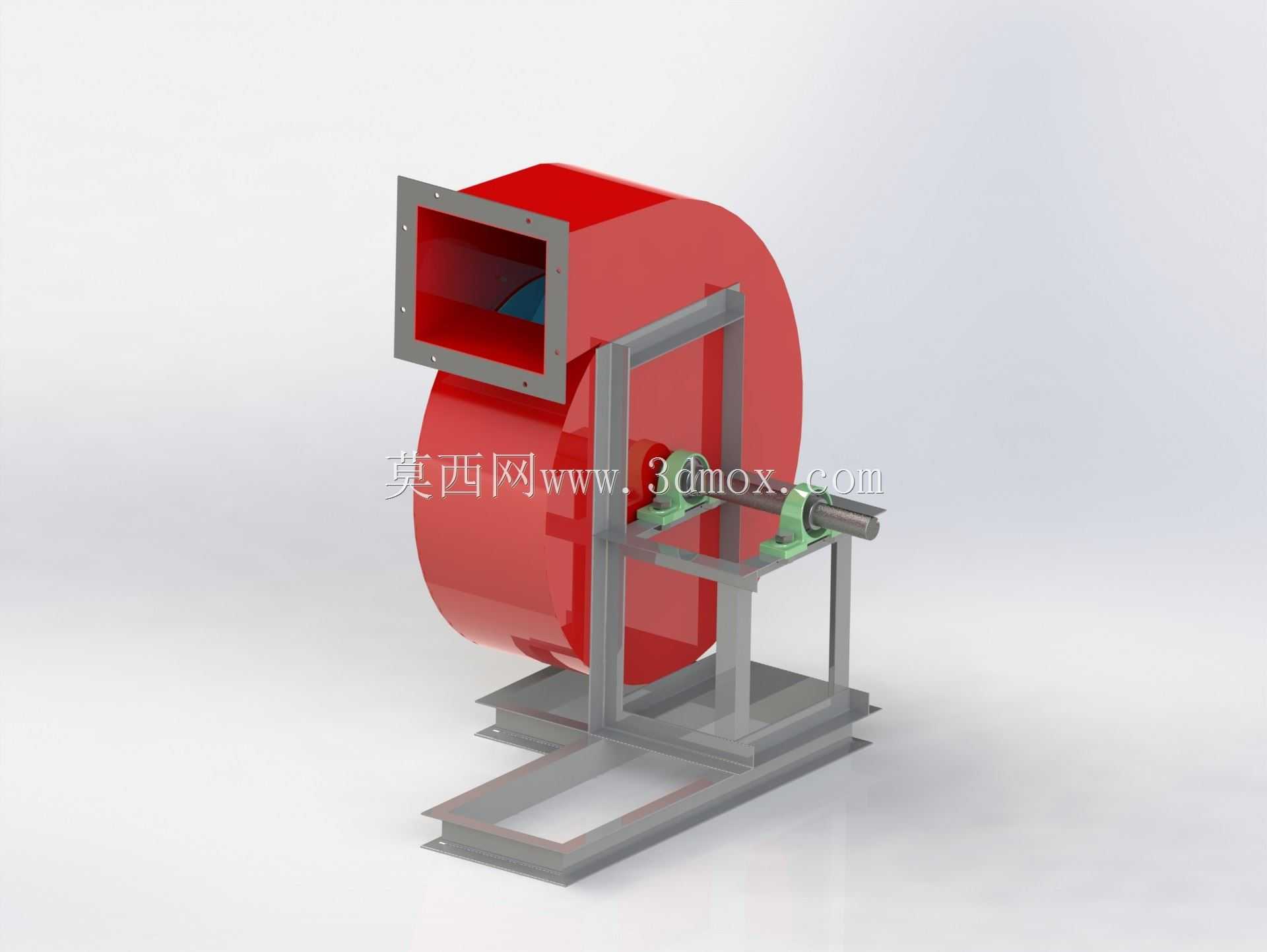

　　安装边界方面，模型还原的机架采用型钢焊接框架结构，底部预留标准地脚螺栓安装孔位，安装时需要保证机架水平度偏差控制在合理范围内，避免运行时因叶轮动平衡偏差引发整机振动，设备的进风口端预留足够的进气空间，不能紧贴墙面或其他遮挡物，避免进气阻力过大影响实际输出风量，出风口对接管道时需要采用软连接结构做隔振处理，避免设备运行时的振动沿通风管道传递到车间其他区域，动力单元与叶轮采用直联传动结构，省去了皮带传动的张紧维护环节，日常运维仅需定期检查轴承润滑状态与叶轮积尘情况即可，降低了长期使用的维护成本。

　　从建模逻辑来看，整个模型的结构拆分完全贴合实际生产的装配逻辑，蜗壳的板材拼接缝、叶轮与主轴的连接位、机架的焊接节点、法兰的螺栓孔位都做了等比例还原，没有做过度的简化处理，既可以作为结构设计人员做同类型风机选型时的结构参考，也可以用于通风系统布局时的整机占位模型，帮助设计人员提前核算安装空间、管道对接位置，避免现场安装时出现空间干涉的问题。蜗壳外侧的加强筋布局也按照实际受力情况做了还原，设备运行时蜗壳内部承受正压，加强筋可避免蜗壳板材在长期承压下出现形变，保证流道尺寸的稳定性，进而维持设备长期运行的性能一致性。
