实验型外啮合齿轮供油输送装置结构

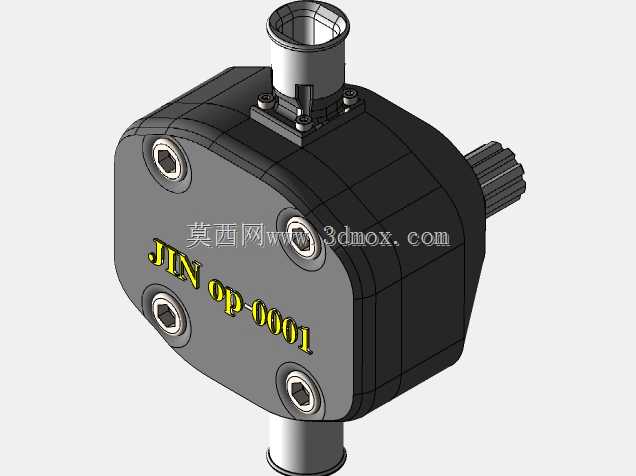

　　在小型液压动力单元、润滑系统以及低压流体输送场景中，齿轮泵凭借结构紧凑、自吸能力强、对油液污染敏感度较低的特性，一直是小流量高压差工况下的常用动力元件。这款齿轮泵结构采用外啮合齿轮的核心工作原理，进出油口采用垂直轴向上的接口布局，输入轴采用花键结构输出，能够直接与配套驱动电机或者传动齿轮组对接，省去额外的联轴器转接结构，在安装空间受限的小型设备中能够有效缩减整体占用体积。从结构设计逻辑来看，泵体采用分体式端盖压紧结构，端盖与主壳体之间通过四个内六角螺栓沿周向均匀锁紧，这种布局能够保证壳体结合面的压紧力均匀分布，避免高压工况下结合面出现渗漏，同时螺栓沉头嵌入端盖表面，不会额外增加泵体的径向安装尺寸，

　　在密集排布的阀组安装场景中不会与相邻元件产生干涉。泵体的进出油口采用直插式圆柱接口，接口根部设置了安装法兰与定位凸台，能够直接与硬质输油管路或者软管接头对接，接口的通径尺寸匹配小流量工况的流速要求，避免通径过大造成的管路冗余，也不会因为通径过小产生过大的沿程压力损失。输入花键轴的伸出长度经过适配设计，既能够保证与驱动件的啮合长度满足扭矩传递要求，又不会因为轴伸过长带来额外的径向跳动问题，轴与泵体端盖的配合位置预留了密封件安装槽位，能够适配标准骨架油封，防止泵内油液沿轴向外泄漏。在实际应用场景中，这类小排量齿轮泵通常用于小型机床的润滑供油系统、小型液压机具的动力源、实验台架的流体输送单元，能够稳定输送粘度在合理范围内的液压油、

　　润滑油等介质，工作过程中依靠一对参数完全一致的外啮合齿轮在壳体内腔旋转，通过轮齿脱开啮合侧的容积增大形成负压吸入介质，轮齿进入啮合侧的容积减小将介质加压输出，整个工作过程连续平稳，流量脉动相比其他类型小排量泵更易控制。设计过程中需要重点关注齿轮端面与端盖之间的轴向间隙，以及齿轮齿顶与壳体内腔之间的径向间隙，间隙过大会造成内部泄漏量增加，容积效率下降，间隙过小则会在齿轮高速旋转时出现摩擦卡滞，甚至因为热膨胀造成零件抱死。这款结构的端盖与壳体之间预留了间隙调整的垫片安装空间，装配时可以根据实际加工精度选择不同厚度的密封垫片来调整轴向间隙，兼顾加工经济性与装配后的工作性能。泵体的外形采用近似方形的圆角结构，相比圆柱形泵体更便于安装固定，

　　侧面可以直接通过管夹或者安装支架固定在设备基座上，不需要额外设计弧形适配的安装座，安装孔位可以根据设备的实际布局在壳体周边的空余位置灵活设置，不会影响内部齿轮腔的密封性能。从安装边界来看，泵体的最大径向尺寸集中在端盖的四个螺栓顶点位置，轴向尺寸从输入轴轴端到顶部油口端面的距离控制在紧凑范围内，安装时只需要预留出螺栓拆装的扳手空间以及管路连接的操作空间即可，不需要额外预留过大的检修空间，日常维护只需要定期检查密封件的老化情况，清理进油口的过滤装置即可，整体维护成本较低。在流体通道的设计上，进油腔与出油腔的过渡位置采用圆弧过渡结构，避免直角拐角造成的流道阻力增大，减少介质在泵腔内的湍流损失，降低工作过程中的噪音与振动。齿轮的参数选择匹配小排量高转速的工况需求，齿宽与齿顶圆直径的比例经过优化，既保证足够的排量输出，又不会因为齿宽过大造成齿轮轴的挠曲变形，提升轴系的工作稳定性。
