CNC雕刻机用微型对刀高度测量装置

　　在桌面级CNC雕刻机、小型数控路由器的日常加工场景里，刀具长度校准、工作台面高度基准设定是每次换刀、装夹工件后必须完成的工序，直接决定首件加工的尺寸精度，稍有偏差就会出现铣深过切、铣浅残留甚至撞刀报废工件的问题。这款微型高度测量装置，就是针对小型数控加工设备的对刀、高度校准需求设计的专用辅具，适配加工行程在300mm以内的桌面级雕刻设备，无需额外安装固定结构，可直接放置在工作台任意平整位置完成测量作业。

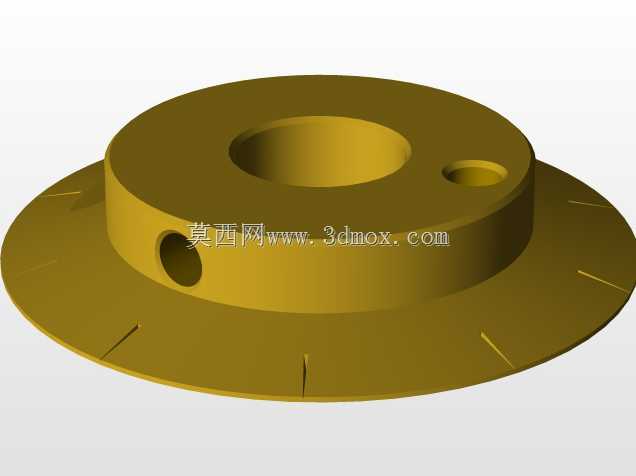

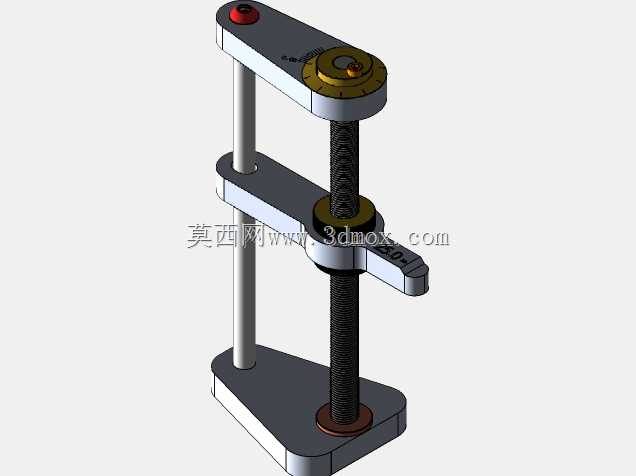

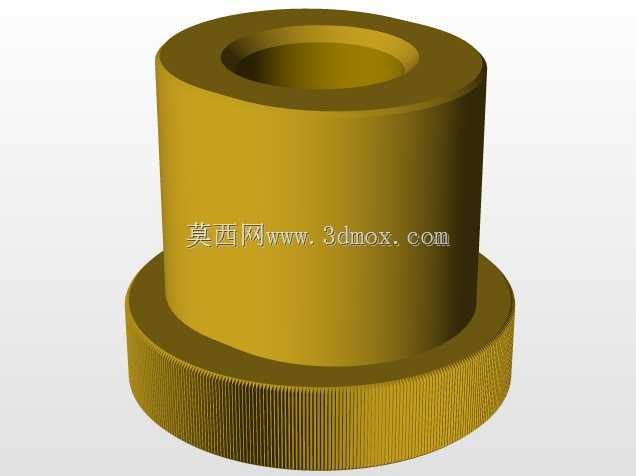

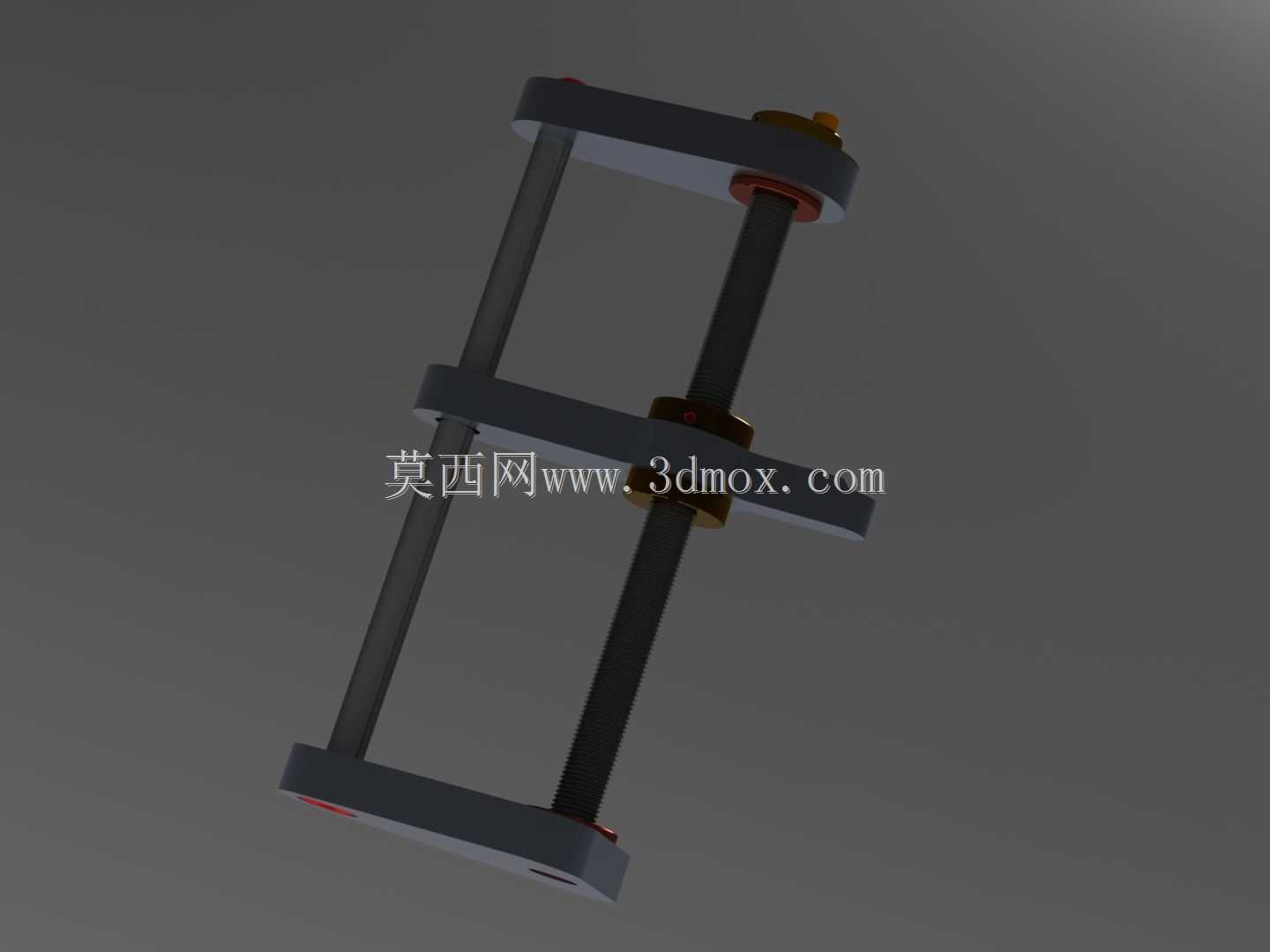

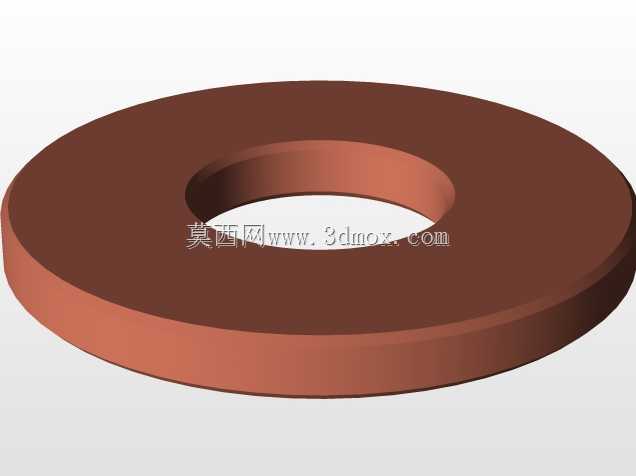

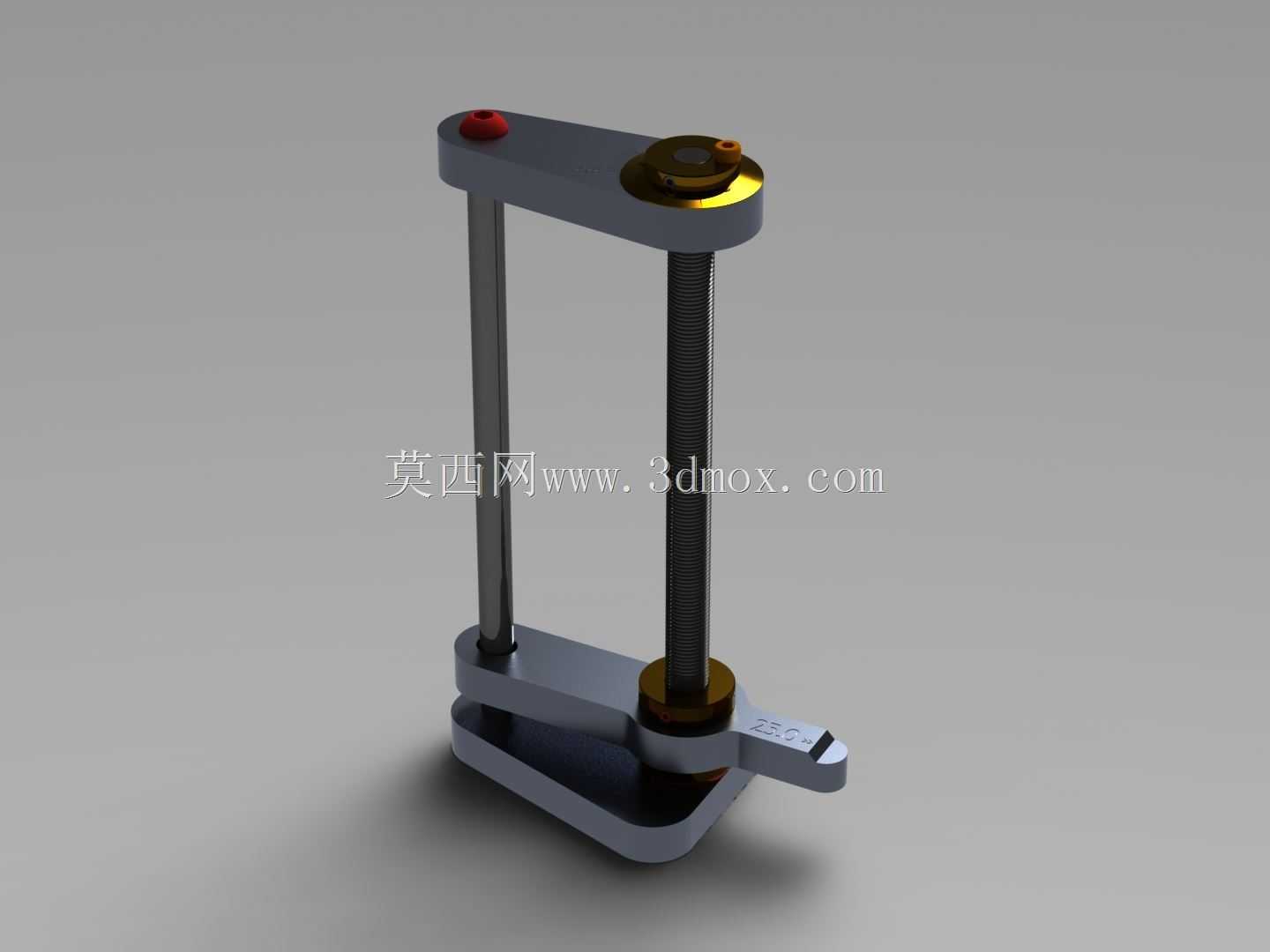

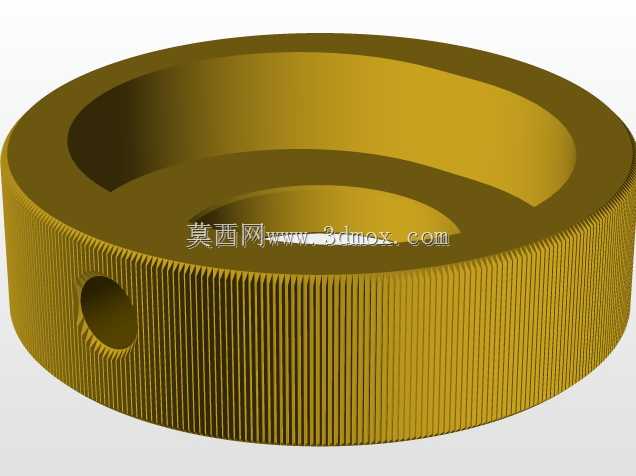

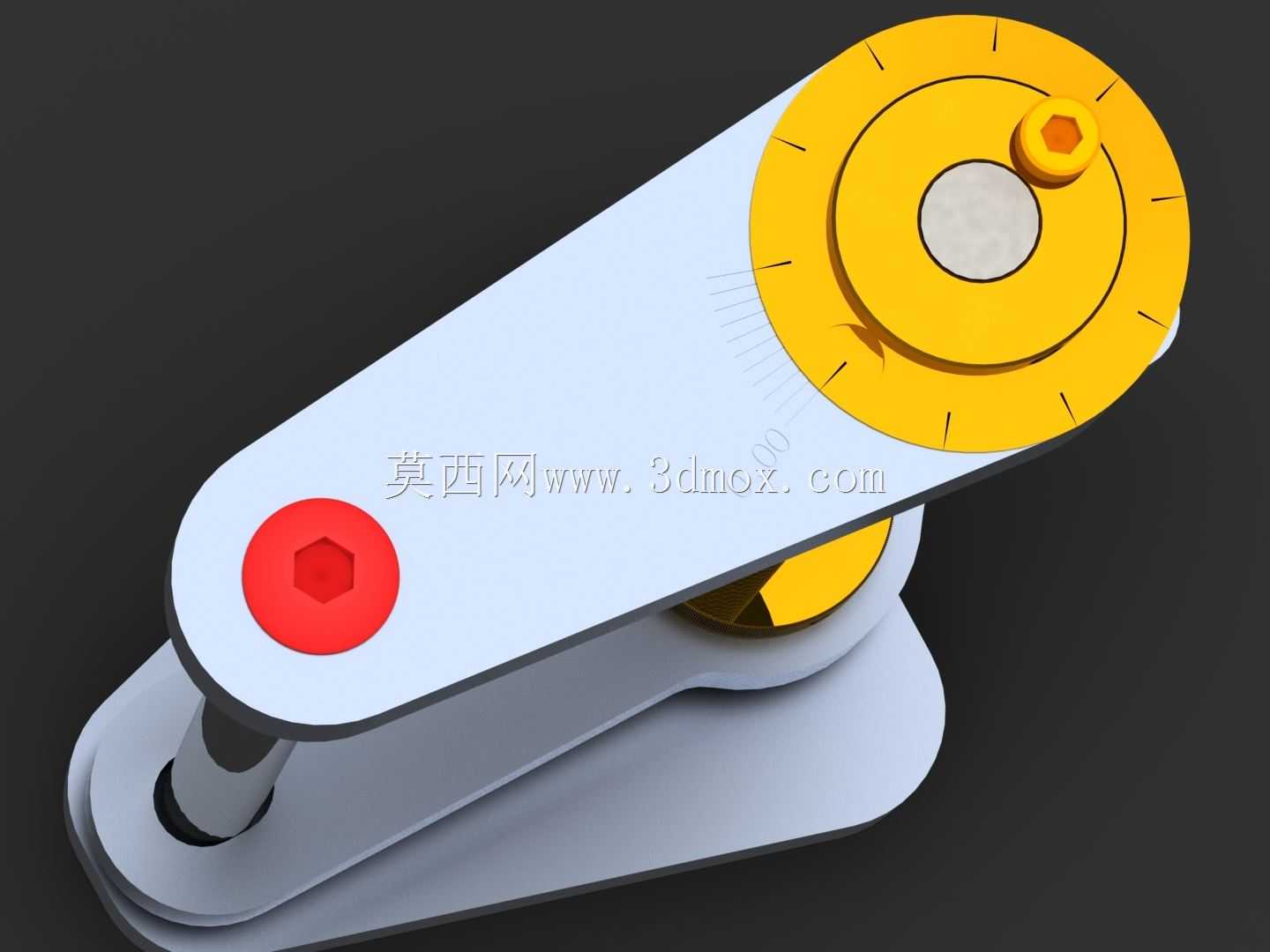

　　从结构设计逻辑来看，装置采用C型开式框架布局，底部为带定位基准面的铸铁底座，底座下平面做精磨处理，平面度控制在0.01mm以内，放置在工作台面时可保证与机床Z轴基准面的平行度，避免放置倾斜带来的测量误差。框架一侧为固定光杆导向柱，采用镀铬硬轴材质，表面粗糙度Ra0.8，与上横梁的导向孔做间隙配合，配合间隙控制在0.005-0.01mm之间，既保证上下滑动的顺畅度，又避免横向窜动影响测量精度；另一侧为梯形螺纹调节丝杆，丝杆螺距1mm，与上横梁的铜螺母配合，转动底部的快拨手柄即可快速调整上横梁的高度位置，适配不同长度刀具、不同高度工件的测量需求，丝杆端部带阻尼锁紧结构，调整到目标位置后可锁定横梁位置，防止测量过程中横梁滑移导致数值偏差。

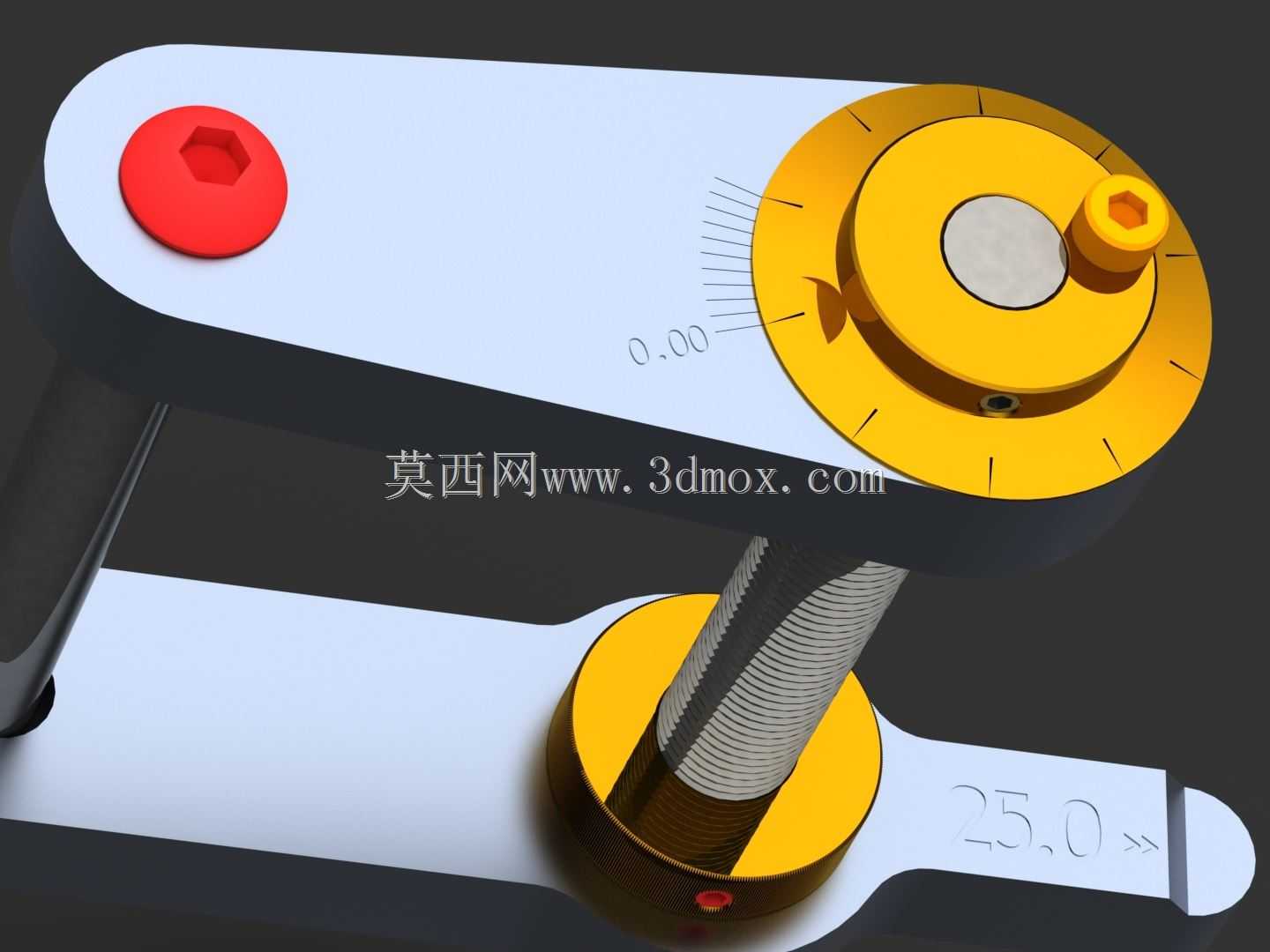

　　上横梁的测量端集成了硬质合金测量触头，触头表面做镜面抛光处理，硬度达到HRC90以上，长期与刀具刀尖、工件表面接触也不会出现磨损凹陷，保证长期使用的测量精度；触头旁设置了触发式指示结构，当触头接触到被测表面、压力达到预设阈值时，顶部的红色指示帽会弹出，给出明确的到位提示，无需操作人员反复观察接触间隙，降低目视判断带来的人为误差。装置整体的测量行程范围为0-150mm，可覆盖桌面级雕刻机常用的平底刀、球头刀、锥度刀等各类刀具的长度测量需求，也可完成工件装夹后的顶面高度基准校准、Z轴原点设定等操作。

　　实际使用过程中，操作人员只需将装置平稳放置在工作台的平整区域，先将Z轴移动到装置上方，缓慢下降主轴直到刀尖接触测量触头，待指示结构触发后记录此时的Z轴坐标，再结合装置本身的基准高度值，即可快速完成刀具长度补偿值的设定；也可将装置放置在工件旁，测量工件顶面与工作台面的高度差，快速设定工件坐标系的Z轴原点，相比传统的塞尺测量、纸片试切对刀方式，测量效率提升60%以上，对刀精度可控制在0.02mm以内，完全满足小型雕刻机加工亚克力、木材、软金属等材料的精度要求。

　　设计过程中充分考虑了小型加工场景的使用便利性，整体重量控制在1.2kg以内，单手即可拿取移动，无需在工作台打孔安装，不会占用工作台的有效加工行程；框架的开口宽度设计为80mm，可避开工作台面上的T型槽、夹具凸台等结构，放置位置更加灵活；所有外露金属表面均做发黑防锈处理，长期在加工车间的多尘、切削液溅射环境下使用也不会出现锈蚀卡滞问题，调节丝杆和导向柱的配合位置预留了润滑脂注油孔，定期加注少量润滑脂即可保证滑动顺畅，日常维护成本极低。

　　从安装边界来看，装置底座的外形尺寸为长120mm、宽60mm，放置时只需保证底座下平面与工作台面完全贴合，无切屑、杂物垫在底座下方即可，无需额外的连接固定；上横梁调整到最高位置时整体高度为180mm，测量过程中主轴下降的安全高度只需高于装置最高点20mm即可，不会出现主轴与装置碰撞的风险，适配市面上绝大多数桌面级CNC雕刻机、小型数控路由器的作业空间要求，无需对机床原有结构做任何改造即可直接投入使用。
